西鐵城晶振,有源晶振,CSX-750F晶振,CSX-750FCC4000000T晶振
頻率:1.8432-39.99MHZ

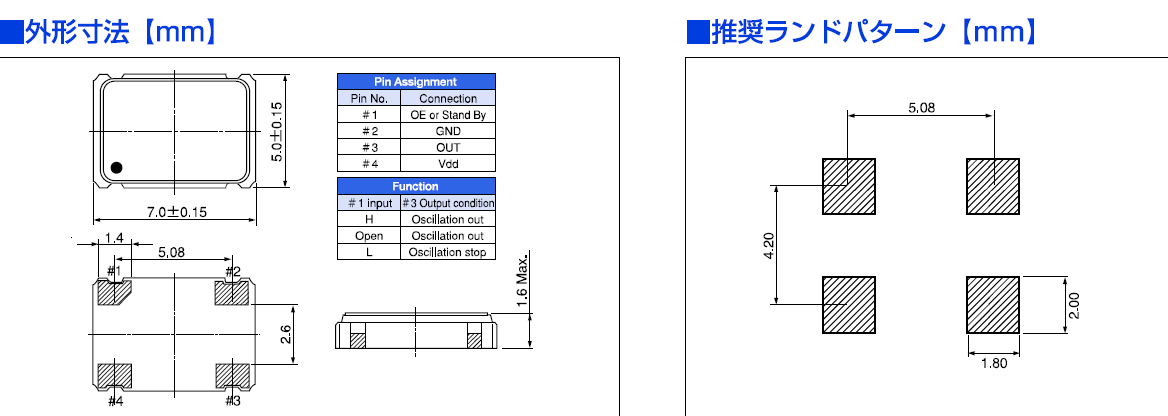

尺寸:7.0*5.0mm
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英壓控晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等)。使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內。
西鐵城晶振規格
單位
晶振頻率范圍
石英晶振基本條件
標準頻率
f_nom
1.8432-39.99MHZ
標準頻率
儲存溫度
T_stg
-55°C ~ +125°C
裸存
工作溫度
T_use
-20°C ~ +70°C
標準溫度
激勵功率
DL
100μW Max.
推薦:1μW ~ 100μW
頻率公差
f_— l
±30 × 10-6 (標準),
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±30 × 10-6/-20°C ~ +70°C
超出標準的規格請聯系我們.
負載電容
CL
15pF
超出標準說明,請聯系我們.
電源電壓
V
1.8*2.8V
頻率老化
f_age
±5 × 10-6 / year Max.
+25°C,第一年
西鐵城晶振編碼列表:
(±15 × 10-6 ~ ±50 × 10-6 可用)
請聯系我們以便獲取相關的信息,http://ellentracy.cn
Manufacturer Part Number原廠代碼
Manufacturer品牌
Description 參數
Series型號
Part Status
Type 類型
Frequency 頻率
Function
Output 輸出
Frequency Stability頻率穩定度
Operating Temperature 工作溫度
Current - Supply (Max)
Ratings
Mounting Type安裝類型
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
CSX-750FCC4000000T
Citizen Finedevice Co Ltd
OSC XO 4.000MHZ CMOS TTL SMD
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750FCC4000000T
Citizen Finedevice Co Ltd
OSC XO 4.000MHZ CMOS TTL SMD
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750FCC4000000T
Citizen Finedevice Co Ltd
OSC XO 4.000MHZ CMOS TTL SMD
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750FBC4000000T
Citizen Finedevice Co Ltd
OSC XO 4.000MHZ CMOS TTL SMD
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750FBC4000000T
Citizen Finedevice Co Ltd
OSC XO 4.000MHZ CMOS TTL SMD
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750FBC4000000T
Citizen Finedevice Co Ltd
OSC XO 4.000MHZ CMOS TTL SMD
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
西鐵城晶振產品列表:
如如果由頻率計數器測量的頻率比目標頻率高,要增加石英晶振的電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后,諧振點的調整。如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進:
方法1:降低產品線路外部電容(Cd和CG)的值,并通過晶體具有較低負載電容(CL)。
方法2:采用小電阻(RR)的晶體。
方法3:使用鎘和CG的不等價的設計。
我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本,保證安全。請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率。請采有源晶振具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大。
西鐵城晶振,貼片晶振,CSX-750F晶振
1.努力保護全球環境的環保意識進行環保生產和提供產品以及服務給消費者.
2.遵守環境法律、法規、條例、規則、協議、和其他需求,努力降低環境影響,防止污染.
3.減少能源消耗,開展資源節約、進口石英晶振資源回收和適當?shù)幕瘜W(xué)管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.
4.與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,加強產品化學物質管理.
5.參與社區環境保護和生物多樣性保護項目和主動披露信息有關環保措施與社區加強溝通與和諧.
6.分發文件和采取其他措施,西鐵城有源晶振以確保所有員工和其他處理組熟悉的環境政策.
我們?cè)O(shè)定環境目標和目標按照這一政策,工作穩步朝著這些目標和目標,評估和審查,并持續改進.
