西鐵城晶振,貼片晶振,CSX-750P晶振,CSX750PCC4.0000MT晶振

頻率:1-125MHZ

尺寸:7.0*5.0mm

普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機高速安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
     西鐵城晶振,貼片晶振,CSX-750P晶振普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.
     石英晶振真空退火技術:7050晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性。

西鐵城晶振規格

單位

晶振頻率范圍

石英晶振基本條件

標準頻率

f_nom

1-125MHZ

標準頻率

儲存溫度

T_stg

-55°C +125°C

裸存

工作溫度

T_use

-20°C +70°C

標準溫度

激勵功率

DL

100μW Max.

推薦:1μW 100μW

頻率公差

f_— l

±30 × 10-6 (標準),
(±15 × 10-6 ±50 × 10-6 可用)

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://ellentracy.cn

頻率溫度特征

f_tem

±30 × 10-6/-20°C +70°C

超出標準的規格請聯系我們.

負載電容

CL

15pF

超出標準說明,請聯系我們.

電源電壓

V

1.8*2.8V


頻率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

西鐵城晶振編碼列表:
Manufacturer Part Number原廠代碼 Manufacturer品牌 Description 參數 Series型號 Part Status Type 類型 Frequency 頻率 Function Output 輸出 Frequency Stability頻率穩定度 Operating Temperature     工作溫度 Current - Supply (Max) Ratings Mounting Type安裝類型 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
CSX-750FBC4000000T Citizen Finedevice Co Ltd OSC XO 4.000MHZ CMOS TTL SMD CSX-750F Active XO (Standard) 4MHz Enable/Disable CMOS ±100ppm -20°C ~ 70°C 15mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.063" (1.60mm)
CSX-750FBC4000000T Citizen Finedevice Co Ltd OSC XO 4.000MHZ CMOS TTL SMD CSX-750F Active XO (Standard) 4MHz Enable/Disable CMOS ±100ppm -20°C ~ 70°C 15mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.063" (1.60mm)
CSX-750FBC4000000T Citizen Finedevice Co Ltd OSC XO 4.000MHZ CMOS TTL SMD CSX-750F Active XO (Standard) 4MHz Enable/Disable CMOS ±100ppm -20°C ~ 70°C 15mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.063" (1.60mm)
CSX-750FBF4000000T Citizen Finedevice Co Ltd OSC XO 4.000MHZ CMOS TTL SMD CSX-750F Active XO (Standard) 4MHz Enable/Disable CMOS ±100ppm -40°C ~ 85°C 15mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.063" (1.60mm)
CSX-750FCF4000000T Citizen Finedevice Co Ltd OSC XO 4.000MHZ CMOS TTL SMD CSX-750F Active XO (Standard) 4MHz Enable/Disable CMOS, TTL ±100ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.063" (1.60mm)
CSX750PCC4.0000MT Citizen Finedevice Co Ltd OSC XO 4.000MHZ CMOS TTL SMD CSX-750P Obsolete XO (Standard) 4MHz Enable/Disable CMOS ±100ppm -20°C ~ 70°C 45mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.063" (1.60mm)

SSX-750P

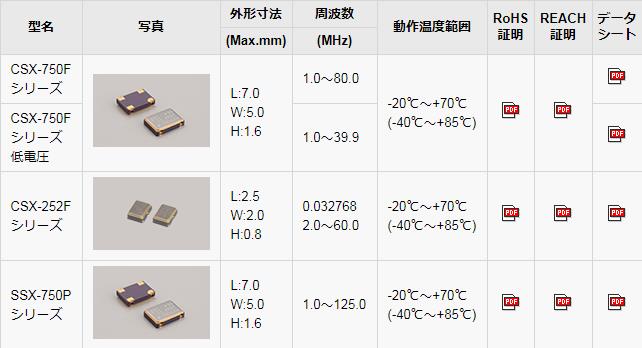

西鐵城晶振產品列表:

CSX750 CSX252

我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法:

 調整外部電容,Cd和CG的值。

 如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL(或Cd以及C 8的值),以降低頻率到我們的目標石英晶振頻率,反之亦然。

 可以采用不同負載電容(CL)的晶振試用。

 試用晶振具有較低電容若頻率比目標頻率超高很多的話。

請檢查波形幅度是否是正?;虿皇褂檬静ㄆ?,正確的電容是通過和頻率調節到目標之后。根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率(較低的外部電容,并采用低電容的有源晶體)的情況。

頻率輸出頻率的目標只有三分之一。

晶振具有多種振動模式,如基頻, 3次泛音,5次泛音等等。當基頻模式應用時,晶振的電阻是最低的,這意味著它是最簡單的石英晶體振蕩器。當?shù)谌{(diào)模式被應用,一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式。因此,如果頻率是只有三分之一的目標頻率時,要檢查是否放大處理電路被施加或它的設定值就足夠了,因?yàn)殡娐返沫h(huán)境適合于基本模式,而不是第三次泛音調模式。

該電路可能不振蕩,如果放大電路不施加或它的設定值是不足夠的。

西鐵城晶振,貼片晶振,CSX-750P晶振

       西鐵城晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,SPXO晶體振蕩器以科學學嚴密的施工管理和真誠的服務讓業主高度滿意。

嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,西鐵城有源晶振預先采取安全措施,消除或降低危險,優先選用安全系數高的材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康。

西鐵城晶振,貼片晶振,CSX-750P晶振
