百利通亞陶晶振,有源晶振,JX321晶振,JX7011D0070.656000晶振

頻率：10-212.5MHZ

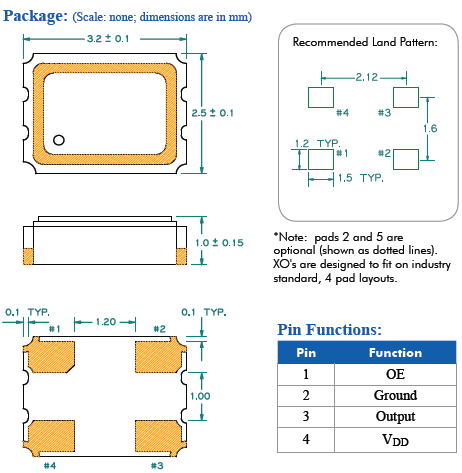

尺寸：3.2*2.5mm

小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良溫補晶振的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27876236

百利通亞陶晶振,有源晶振,JX321晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
超小型、超低頻石英臺產晶振晶片的邊緣處理技術：是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題，為壓電石英晶振行業的技術難題之一。具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理

項目	符號	規格說明	條件
輸出頻率范圍	f₀	10-212.5MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	2.5-3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +85℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://ellentracy.cn
		H: -20℃ to +70℃

頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

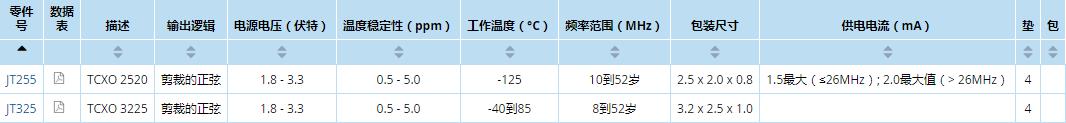

百利通亞陶晶振編碼列表：

Manufacturer Part Number原廠代碼	Manufacturer品牌	Series型號	Frequency 頻率	Frequency Stability頻率穩定度	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
JX7011D0070.656000	Diodes Incorporated	JX	70.656MHz	±25ppm	-40°C ~ 85°C	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.079" (2.00mm)
JX7011D0070.656000	Diodes Incorporated	JX	70.656MHz	±25ppm	-40°C ~ 85°C	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.079" (2.00mm)
JX7011D0070.656000	Diodes Incorporated	JX	70.656MHz	±25ppm	-40°C ~ 85°C	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.079" (2.00mm)
JX5021E0156.250000	Diodes Incorporated	JX	156.25MHz	±50ppm	-40°C ~ 85°C	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)
JX5021E0156.250000	Diodes Incorporated	JX	156.25MHz	±50ppm	-40°C ~ 85°C	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)
JX5021E0156.250000	Diodes Incorporated	JX	156.25MHz	±50ppm	-40°C ~ 85°C	6-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)
JX7011E0059.000000	Diodes Incorporated	JX	59MHz	±50ppm	-40°C ~ 85°C	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.079" (2.00mm)

JX321 3225 CMOS

百利通亞陶晶振產品列表：

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，晶體振蕩器調整的輸入阻抗，測量儀器的負載阻抗晶體振蕩器。當輸入阻抗的測量儀器，不同的負載阻抗的晶體振蕩器，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。

機械處理

當有源晶振發生外置撞擊時，任何石英晶體振蕩器在遭到外部撞擊時，或者產品不小心跌落時，強烈的外置撞擊都將會導致晶振損壞，或者頻率不穩定現象。不執行任何強烈的沖擊石英晶體振蕩器。

如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點。

百利通亞陶晶振,有源晶振,JX321晶振

我們將持續關注企業社會責任各項新議題,使本公司臺灣百利通亞陶晶振更加完整并落實企業社會責任所有面向.對內,3225有源晶振我們將透過各種教育訓練與活動,用心創造一個多元且充滿活力的工作環境 (例如健康促進活動); 對外,本公司透過與利害相關團體間的溝通,積極落實企業社會責任活動,持續投入社會公益,降低對社會環境之沖擊.

百利通亞陶晶振科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；時鐘振蕩器落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.

百利通亞陶晶振,有源晶振,JX321晶振
