百利通亞陶晶振,有源晶振,NX36SA晶振,NX71C50003晶振

頻率:5-1000MHZ

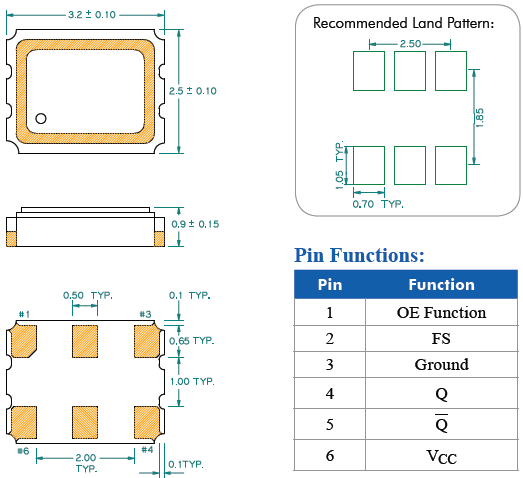

尺寸:3.2*2.5mm

小型SMD有源晶振,到現在有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的日產晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
      百利通亞陶晶振,有源晶振,NX36SA晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
       差分晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸。對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上。保證晶振產品的溫度特性。

項目

符號

規格說明

條件

輸出頻率范圍

f0

5-1000MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

2.5-3.3V

請聯系我們以了解更多相關信息

儲存溫度

T_stg

-40 to +85

裸存

工作溫度

T_use

G: -40 to +85

請聯系我們查看更多資料http://ellentracy.cn

H: -20 to +70


頻率穩定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

15 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

百利通亞陶晶振編碼列表:

Manufacturer Part Number原廠代碼 Manufacturer品牌 Series型號 Frequency 頻率 Frequency Stability頻率穩定度 Operating Temperature     工作溫度 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
NX71C50003 Diodes Incorporated  NX 125MHz ±25ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
NX71C50003 Diodes Incorporated  NX 125MHz ±25ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
NX71C50003 Diodes Incorporated  NX 125MHz ±25ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
NX71C50001 Diodes Incorporated  NX 125MHz ±20ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
NX71C50001 Diodes Incorporated  NX 125MHz ±20ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
NX71C50001 Diodes Incorporated  NX 125MHz ±20ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)

NX36SA 3225 CML

百利通亞陶晶振產品列表:

LD PB PD PF PK PN PX

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象。

電源線路

電源的線路阻抗應盡可能低。

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。

熱影響

重復的溫度巨大變化可能會降低受損害的石英SMD晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

百利通亞陶晶振,有源晶振,NX36SA晶振

      百利通晶振環保環境與發展對策:實行可持續發展戰略。采取有效措施,防治工業污染。提高能源利用效率,改善能源結構。運用經濟手段保護環境。大力推進科技進步,加強環境科學研究,積極發展環境保護產業。有源石英晶振健全環境法規,強化環境管理。加強環境教育,不斷提高環境意識。

奠定經營管理的基礎.藉執行環境考慮面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、3225貼片晶振符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.

百利通亞陶晶振,有源晶振,NX36SA晶振
