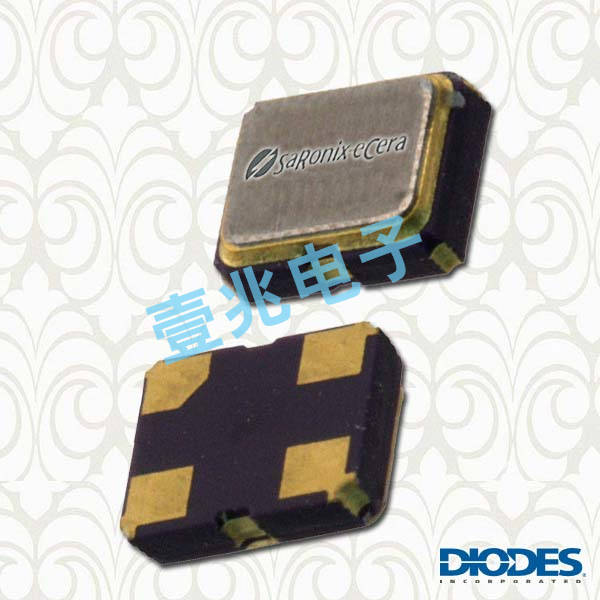

百利通亞陶晶振,有源晶振,KX251晶振,KX2513G0032.768000晶振

頻率：32.768KHz

尺寸：2.5*2.0mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身是小體積2520貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求

訂購熱線：0755-27876236

百利通亞陶晶振,有源晶振,KX251晶振,2520mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
石英晶振的切割設計：用不同角度對貼片石英晶體的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。

項目	符號	規格說明	條件
輸出頻率范圍	f₀	32.768KHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.8-3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +85℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://ellentracy.cn
		H: -20℃ to +70℃

頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

百利通亞陶晶振編碼列表：

Manufacturer Part Number原廠代碼	Manufacturer品牌	Series型號	Frequency 頻率	Frequency Stability頻率穩定度	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
KX2513G0032.768000	Diodes Incorporated	KX	32.768kHz	±25ppm	0°C ~ 70°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
KX3211A0032.768000	Diodes Incorporated	KX	32.768kHz	±20ppm	-20°C ~ 70°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
KX3211A0032.768000	Diodes Incorporated	KX	32.768kHz	±20ppm	-20°C ~ 70°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
KX3211A0032.768000	Diodes Incorporated	KX	32.768kHz	±20ppm	-20°C ~ 70°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
KX3211D0032.768000	Diodes Incorporated	KX	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
KX2013B0032.768000	Diodes Incorporated	KX	32.768kHz	±25ppm	-20°C ~ 70°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.033" (0.85mm)
KX2013D0032.768000	Diodes Incorporated	KX	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.033" (0.85mm)

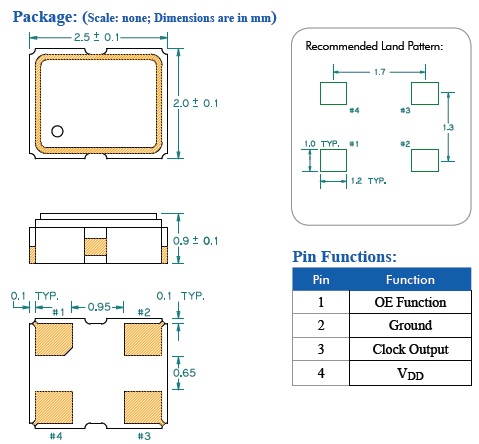

KX251 2.5_2.0 CMOS

百利通亞陶晶振產品列表：

KDQ KKQ KX

1.PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

(2) 在設計時請參考相應的推薦封裝。

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

2.存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。

(2) 請仔細處理有源晶振內外盒與卷帶。外部壓力會導致卷帶受到損壞。

百利通亞陶晶振,有源晶振,KX251晶振

臺灣百利通晶振環?；纠砟睿?/span>

1.作為良好的企業市民，遵循本公司的行動方針，充分關心維護地球環境。遵守國內外的有關環保法規。

2.保護自然環境，32.768K振蕩器充分關注自然生態等方面的環境保護，維持和保全生物多樣性。

3.有效利用資源和能源，認識到資源和能源的有限性，努力進行有效利用。

4為構建循環型社會做出貢獻，致力于減少?gòu)U棄物及廢棄物的再利用核再生循環，努力構建循環型社會。

5.推進環保型業務，低電壓輸出晶振充分發揮綜合實力，推進環保型業務，為減輕社會的環境負荷做出貢獻。

6.建立環境管理系統，充分運用環境管理系統，設定環境目的和目標，定期修正，不斷改善，努力預防環境污染。
