ECS-2018-500-BN,ECS-2018貼片石英晶體,2520晶振
頻率：50MHz

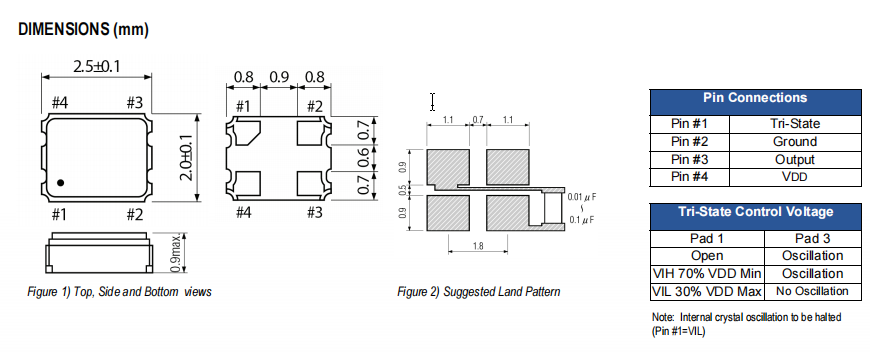

尺寸：2.5mm x 2.0mm
有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15μA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要
訂購熱線：0755-27876236
ECS-2018-500-BN,ECS-2018貼片石英晶體,2520晶振，有源ECS貼片晶振，型號：ECS-2018系列晶振，編碼為：ECS-2018-500-BN，頻率：50MHz,尺寸：2.5*2.0mm,工作溫度為：-40°C ~ 85°C，ECS-2018 SMD時鐘晶體振蕩器 ECS-2018（1.8V）超小型SMD otoday的高密度應用，被廣泛應用于數碼電子，智能手機，平板電腦，數碼相機，衛星導航，無線電話等用途。
有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

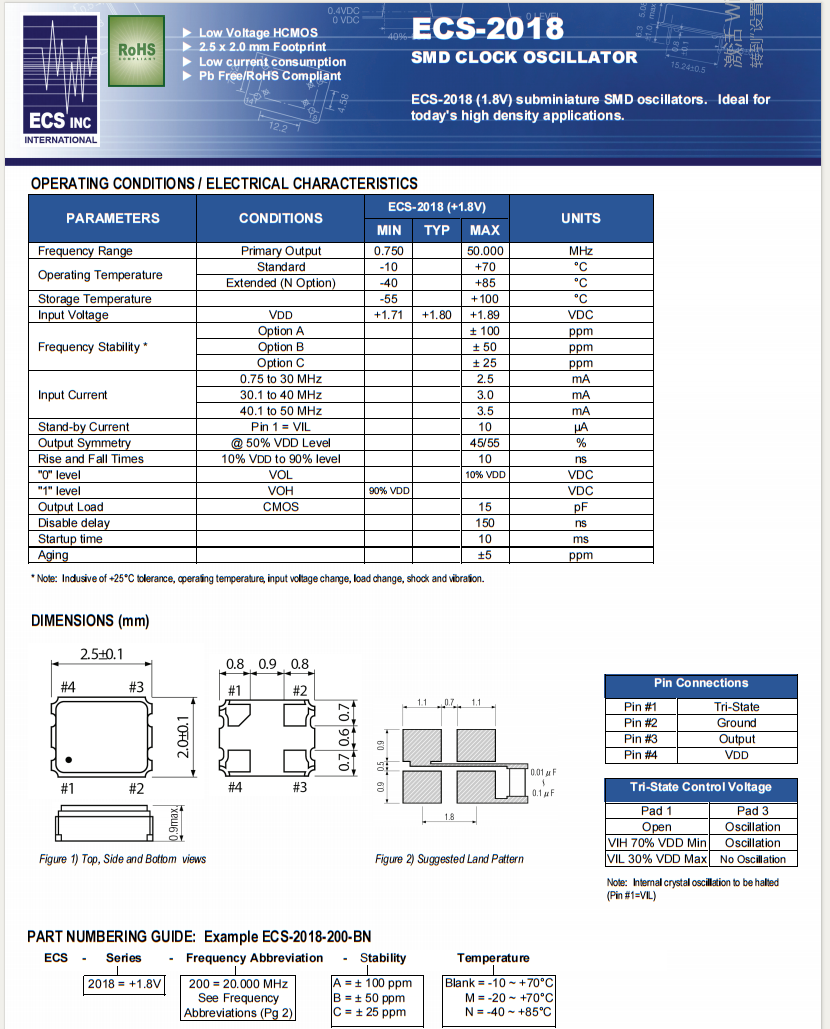

| PARAMETERS | CONDITIONS | ECS-2018 (+1.8V) | UNITS | ||||||||||||||
| MIN | TYP | MAX | |||||||||||||||
| Frequency Range | Primary Output | 50 |
|
MHz | |||||||||||||
| Operating Temperature | Standard | -10 | +70 | °C | |||||||||||||
| Extended (N Option) | -40 | +85 | °C | ||||||||||||||
| Storage Temperature | -55 | +100 | °C | ||||||||||||||
| Input Voltage | VDD | +1.71 | +1.80 | +1.89 | VDC | ||||||||||||
| Frequency Stability * | Option A | ± 100 | ppm | ||||||||||||||
| Option B | ± 50 | ppm | |||||||||||||||
| Option C | ± 25 | ppm | |||||||||||||||
| Input Current | 0.75 to 30 MHz | 2.5 | mA | ||||||||||||||
| 30.1 to 40 MHz | 3.0 | mA | |||||||||||||||
| 40.1 to 50 MHz | 3.5 | mA | |||||||||||||||
| Stand-by Current | Pin 1 = VIL | 10 | µA | ||||||||||||||
| Output Symmetry | @ 50% VDD Level | 45/55 | % | ||||||||||||||
| Rise and Fall Times | 10% VDD to 90% level | 10 | ns | ||||||||||||||
| "0" level | VOL | 10% VDD | VDC | ||||||||||||||
| "1" level | VOH | 90% VDD | VDC | ||||||||||||||
| Output Load | CMOS | 15 | pF | ||||||||||||||
| Disable delay | 150 | ns | |||||||||||||||
| Startup time | 10 | ms | |||||||||||||||
| Aging | ±5 | ppm | |||||||||||||||
| Manufacturer Part Number原廠代碼 | 壹兆晶振廠家 | Series型號 | Frequency 頻率 | Operating Temperature 工作溫度 |
| ECS-2018-120-BN | ECS晶振 | ECS-2018 | 12MHz | -40°C ~ 85°C |
| ECS-2018-120-BN | ECS晶振 | ECS-2018 | 12MHz | -40°C ~ 85°C |
| ECS-2018-120-BN | ECS晶振 | ECS-2018 | 12MHz | -40°C ~ 85°C |
| ECS-2018-270-BN | ECS晶振 | ECS-2018 | 27MHz | -40°C ~ 85°C |
| ECS-2018-270-BN | ECS晶振 | ECS-2018 | 27MHz | -40°C ~ 85°C |
| ECS-2018-270-BN | ECS晶振 | ECS-2018 | 27MHz | -40°C ~ 85°C |
| ECS-2018-500-BN | ECS晶振 | ECS-2018 | 50MHz | -40°C ~ 85°C |
| ECS-2018-500-BN | ECS晶振 | ECS-2018 | 50MHz | -40°C ~ 85°C |
| ECS-2018-500-BN | ECS晶振 | ECS-2018 | 50MHz | -40°C ~ 85°C |
| ECS-2018-100-BN | ECS晶振 | ECS-2018 | 10MHz | -40°C ~ 85°C |
| ECS-2018-100-BN | ECS晶振 | ECS-2018 | 10MHz | -40°C ~ 85°C |
| ECS-2018-100-BN | ECS晶振 | ECS-2018 | 10MHz | -40°C ~ 85°C |
| ECS-2018-200-BN | ECS晶振 | ECS-2018 | 20MHz | -40°C ~ 85°C |
| ECS-2018-200-BN | ECS晶振 | ECS-2018 | 20MHz | -40°C ~ 85°C |
| ECS-2018-200-BN | ECS晶振 | ECS-2018 | 20MHz | -40°C ~ 85°C |
| ECS-2018-400-BN | ECS晶振 | ECS-2018 | 40MHz | -40°C ~ 85°C |
| ECS-2018-400-BN | ECS晶振 | ECS-2018 | 40MHz | -40°C ~ 85°C |
| ECS-2018-400-BN | ECS晶振 | ECS-2018 | 40MHz | -40°C ~ 85°C |
| ECS-2018-073-BN | ECS晶振 | ECS-2018 | 7.3728MHz | -40°C ~ 85°C |
| ECS-2018-073-BN | ECS晶振 | ECS-2018 | 7.3728MHz | -40°C ~ 85°C |
| ECS-2018-073-BN | ECS晶振 | ECS-2018 | 7.3728MHz | -40°C ~ 85°C |
| ECS-2018-080-BN | ECS晶振 | ECS-2018 | 8MHz | -40°C ~ 85°C |
