愛普生晶振,貼片晶振,MC-406晶振,Q13MC4061000200晶振

頻率：32.768KHZ

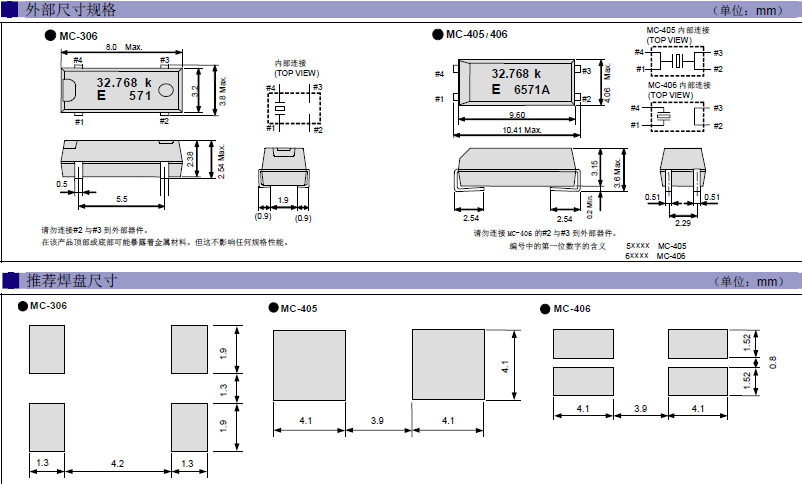

尺寸：11.41*4.06mm

小型貼片石英晶體,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27876236

愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

愛普生晶振,貼片晶振,MC-406晶振,Q13MC4061000200晶振,超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊盤的高溫回流溫度曲線要求.

注重所使用水晶、研磨砂的選擇等；注重日產晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。

愛普生晶振規格參數	MC-406晶振
頻率范圍	32.768KHZ
頻率穩定度公差	±20,50ppm
工作溫度范圍	−40～+85 °C
等效串聯電阻	See ESR Table
負載電容	6~12.5pF
激勵功率	1.0μW
老化@ + 25°C	±3,5ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125°C

愛普生千赫茲音叉晶振型號晶振:

Model/型號	Frequency/頻率	Oper. Temper. Range/工作溫度	ESR[MAX] 等效串聯電阻	Drive Level[Max]驅動電平	Tumover Temperature	LxWxH/尺寸	Parabolic Coefficient	Freq.Aging@+25C[Max]	Terminal Plating
MC-306	40.000000 kHz	-40 to +85 °C	≤ TBD KΩ	≤ 1 µW	+25ºC +/-5ºC	8 x 3.8 x 2.54 mm	-0.04 x 10^-6/°C²	+/-5 ppm	Pure-Sn
MC-306	40.000000 kHz	-40 to +85 °C	≤ TBD KΩ	≤ 1 µW	+25ºC +/-5ºC	8 x 3.8 x 2.54 mm	-0.04 x 10^-6/°C²	+/-5 ppm	Pure-Sn
MC-306	40.000000 kHz	-40 to +85 °C	≤ TBD KΩ	≤ 1 µW	+25ºC +/-5ºC	8 x 3.8 x 2.54 mm	-0.04 x 10^-6/°C²	+/-5 ppm	Pure-Sn
MC-306	77.503000 kHz	-40 to +85 °C	≤ TBD KΩ	≤ 1 µW	+25ºC +/-5ºC	8 x 3.8 x 2.54 mm	-0.04 x 10^-6/°C²	+/-5 ppm	Pure-Sn
MC-306	24.000000 kHz	-40 to +85 °C	≤ TBD KΩ	≤ 1 µW	+25ºC +/-5ºC	8 x 3.8 x 2.54 mm	-0.04 x 10^-6/°C²	+/-5 ppm	Pure-Sn
MC-406	32.768000 kHz	-40 to +85 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	10.41 x 4.06 x 3.6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Bi
MC-406	32.768000 kHz	-40 to +85 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	10.41 x 4.06 x 3.6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Bi
MC-406	32.768000 kHz	-40 to +85 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	10.41 x 4.06 x 3.6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Bi
MC-406	32.768000 kHz	-40 to +85 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	10.41 x 4.06 x 3.6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Bi
MC-406	32.768000 kHz	-40 to +85 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	10.41 x 4.06 x 3.6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Bi

愛普生千赫茲音叉晶振編碼晶振:

編碼	Model/型號	Frequency/頻率	Oper. Temper. Range/工作溫度	ESR[MAX] 等效串聯電阻	Drive Level[Max]驅動電平	Tumover Temperature	LxWxH/尺寸	Parabolic Coefficient	Freq.Aging@+25C[Max]	Terminal Plating
Q14MC3062010500	MC-306	40.000000 kHz	-40 to +85 °C	≤ TBD KΩ	≤ 1 µW	+25ºC +/-5ºC	8 x 3.8 x 2.54 mm	-0.04 x 10^-6/°C²	+/-5 ppm	Pure-Sn
Q14MC3062014300	MC-306	40.000000 kHz	-40 to +85 °C	≤ TBD KΩ	≤ 1 µW	+25ºC +/-5ºC	8 x 3.8 x 2.54 mm	-0.04 x 10^-6/°C²	+/-5 ppm	Pure-Sn
Q14MC3062023700	MC-306	40.000000 kHz	-40 to +85 °C	≤ TBD KΩ	≤ 1 µW	+25ºC +/-5ºC	8 x 3.8 x 2.54 mm	-0.04 x 10^-6/°C²	+/-5 ppm	Pure-Sn
Q14MC3062023800	MC-306	77.503000 kHz	-40 to +85 °C	≤ TBD KΩ	≤ 1 µW	+25ºC +/-5ºC	8 x 3.8 x 2.54 mm	-0.04 x 10^-6/°C²	+/-5 ppm	Pure-Sn
Q14MC3062023900	MC-306	24.000000 kHz	-40 to +85 °C	≤ TBD KΩ	≤ 1 µW	+25ºC +/-5ºC	8 x 3.8 x 2.54 mm	-0.04 x 10^-6/°C²	+/-5 ppm	Pure-Sn
Q13MC4061000200	MC-406	32.768000 kHz	-40 to +85 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	10.41 x 4.06 x 3.6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Bi
Q13MC4061000400	MC-406	32.768000 kHz	-40 to +85 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	10.41 x 4.06 x 3.6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Bi
Q13MC4061000500	MC-406	32.768000 kHz	-40 to +85 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	10.41 x 4.06 x 3.6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Bi
Q13MC4061000600	MC-406	32.768000 kHz	-40 to +85 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	10.41 x 4.06 x 3.6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Bi
Q13MC4061000900	MC-406	32.768000 kHz	-40 to +85 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	10.41 x 4.06 x 3.6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Bi

MC-306 405 406

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存石英貼片晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。愛普生晶振,貼片晶振,MC-406晶振,Q13MC4061000200晶振

陶瓷面晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。愛普生晶振,貼片晶振,MC-405晶振,Q13MC4051000300晶振

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接無源晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

愛普生晶振集團所生產的壓電石英晶體、32.768K無源晶體,有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；愛普生晶振,貼片晶振,MC-406晶振,Q13MC4061000200晶振

愛普生晶振集團環?；纠砟睿鹤鳛榱己玫钠髽I(yè)市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.有效利用無鉛陶瓷面石英諧振器資源和能源,認識到資源和能源的有限性,努力進行有效利用.

為構建循環型社會做出貢獻,致力于減少溫補晶振,石英晶體振蕩器, 壓電石英晶體元器件、壓電石英晶體、大體積貼片晶振、,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.推進環保型業務,充分發揮綜合實力,推進石英晶振,貼片晶振環保型業務,為減輕社會的環境負荷做出貢獻.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.
