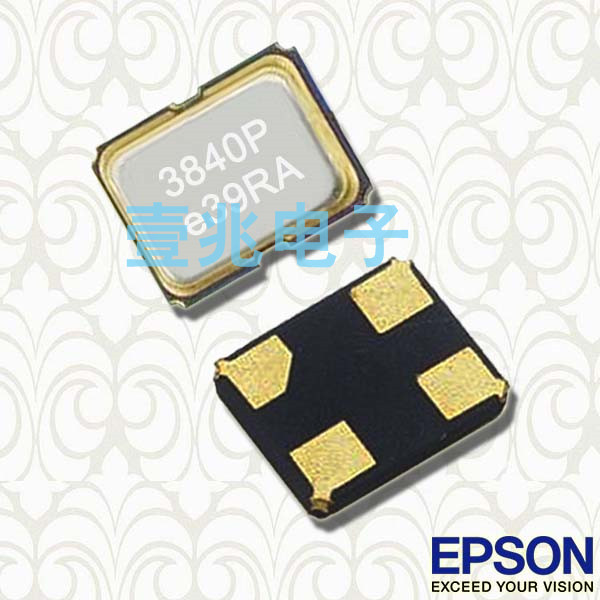

愛普生晶振,SPXO晶振,SG-211SCE晶振,X1G0036210006晶振
頻率：2.375-60MHZ

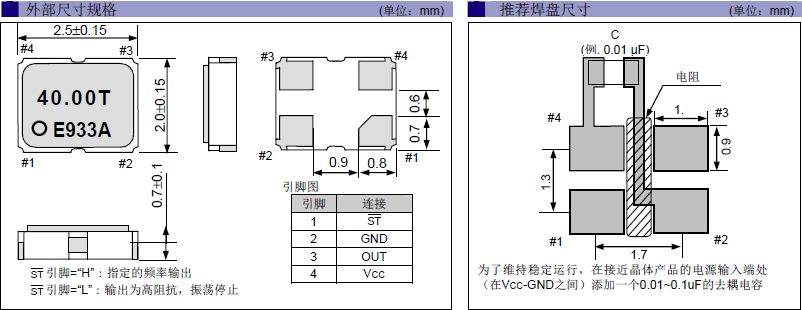

尺寸：2.5*2.0mm
愛普生晶振,SPXO晶振,SG-211SCE晶振,X1G0036210006晶振,貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
四腳石英晶振的真空封裝技術：是指數碼電子晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減??；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
2.375-60MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.8-3.3 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-40℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://ellentracy.cn |
|
H: -20℃ to +70℃ |
|||
|
|
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
| X1G0036210006 | SG-211SCE | 12.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -20 to 70 °C | +/-20 ppm | ≤ 3.5 mA | Included in Frequency tolerance First year | 45 to 55 % | |
| X1G0036210007 | SG-211SCE | 54.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -40 to 85 °C | +/-15 ppm | ≤ 6.0 mA | Included in Frequency tolerance First year | 45 to 55 % | |
| X1G0036210009 | SG-211SCE | 25.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -20 to 70 °C | +/-20 ppm | ≤ 3.5 mA | Included in Frequency tolerance First year | 45 to 55 % | |
| X1G0036210010 | SG-211SCE | 8.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -40 to 85 °C | +/-20 ppm | ≤ 3.5 mA | Included in Frequency tolerance First year | 45 to 55 % | |
| X1G0036210011 | SG-211SCE | 26.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -20 to 70 °C | +/-15 ppm | ≤ 3.5 mA | Included in Frequency tolerance First year | 45 to 55 % | |
| X1G0036210012 | SG-211SCE | 24.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -40 to 85 °C | +/-20 ppm | ≤ 3.5 mA | Included in Frequency tolerance First year | 45 to 55 % | |
| X1G0036210013 | SG-211SCE | 24.576000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -20 to 70 °C | +/-15 ppm | ≤ 3.5 mA | Included in Frequency tolerance First year | 45 to 55 % | |
| X1G0036210014 | SG-211SCE | 10.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -40 to 85 °C | +/-20 ppm | ≤ 3.5 mA | Included in Frequency tolerance First year | 45 to 55 % |

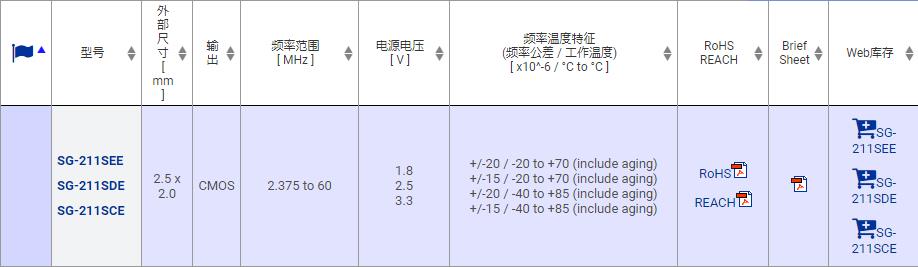

愛普生有源晶體振蕩器產品列表:
1.操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。
2.使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。
晶振/石英晶體諧振器
激勵功率
在DIP晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募?lì)功率 。
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加。
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整,可能只會導致不正常的振蕩。在使用之前,請指明該振動電路的負載電容。
愛普生晶振,SPXO晶振,SG-211SCE晶振,X1G0036210006晶振
愛普生石英晶振符合 ISO 9001和ISO 14001認證,愛普生嚴格遵守質量和環保性能的需求.隨著數字網絡在全球范圍內的普及,石英晶體組件將履行更為關鍵的作用.我們將著手解決發展下一代有價值的部件的挑戰.我們?nèi)匀恢铝τ跒槲覀兊墓蓶|,企業合作伙伴,社區和員工更大的利益相關者的滿意度.小型SMD晶振通過企業管理,值得普遍尊重,我們努力實現可持續經營,豐富社會.
愛普生晶振深入貫徹落實科學發展觀，牢固樹立安全發展理念，強化責任，狠抓落實，加強防范，堅決遏制重特大事故發生。
要毫不松懈地抓好安全環保工作，2520四腳石英貼片晶振堅持把“環保優先、安全第一、質量至上、以人為本”的理念落實到生產建設全過程。
愛普生晶振,SPXO晶振,SG-211SCE晶振,X1G0036210006晶振
聯系人：龔成
QQ：769468702
手機：13590198504
郵箱:[email protected]
網站:http://ellentracy.cn
