愛普生晶振,溫補晶振,TG-5501CA晶振,X1G0039010051晶振

頻率：10-50MHZ

尺寸：7.0*5.0mm

隨著科技日益發展,電子元器件體積也越來越小,智能手機,平板電腦等無線通訊器材,也隨著小型化,就在蘋果2016年推出智能手環以來,各項智能手環通訊產品在國內陸陸續續的推出,因智能手環本身重量輕,體積小等原因,所以內部所使用的電子零件均是目前新小的產品.石英晶體振蕩器、有源晶振使用于網絡路由器、SATA,光纖通信,10G以太網、速光纖收發器、網絡交換機等網絡通訊設備中

訂購熱線：0755-27876236

愛普生晶振,溫補晶振,TG-5501CA晶振,X1G0039010051晶振,貼片石英晶體振蕩器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高的速的焊接,大大節約人工,提高的工作效率,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高的溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

石英晶振高精度晶片的拋光技術：溫補晶體振蕩器是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

項目	符號	規格說明	條件
輸出頻率范圍	f₀	10-50MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +90℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://ellentracy.cn
		H: -30℃ to +85℃

頻率穩定度	f_tol	J: ±0.2× 10^-6
		L: ±2.0× 10^-6
		T: ±1.0× 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

愛普生有源晶體振蕩器編碼列表:

Product Number	Model	Frequency	LxWxH	Output Wave	F.Tol@25°C	Ope Temperature	Freq/Temp	I [Max]	Freq. Control	25°C Aging
X1G0039010051	TG-5501CA	24.576000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0039010057	TG-5501CA	49.152000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 8.0 mA		+/-0.5ppm
X1G0039010083	TG-5501CA	27.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 6.0 mA		+/-0.5ppm
X1G0039010085	TG-5501CA	15.360000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0039010087	TG-5501CA	26.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0039010089	TG-5501CA	16.384000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0039010090	TG-5501CA	25.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0039010091	TG-5501CA	19.440000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0039010093	TG-5501CA	40.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 6.0 mA		+/-0.5ppm
X1G0039010095	TG-5501CA	20.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm

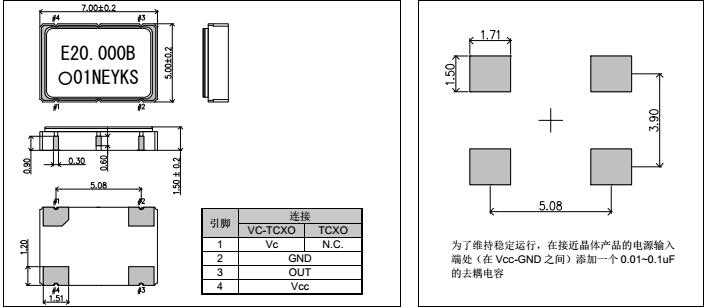

TG-5501CA

愛普生有源晶體振蕩器產品列表:

tg5035

如果由頻率計數器測量的頻率比目標頻率高，要增加石英晶振的電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該5032晶振應正常后，諧振點的調整。如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容（Cd和CG）的值，并通過晶體具有較低負載電容（CL）。

方法2：采用小電阻（RR）的有源晶體。

方法3：使用鎘和CG的不等價的設計。

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本，保證安全。請用頻率計數器來測量所述晶體，以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格，請采用晶體合適的CL值為根據您的目標頻率。請采用晶振具有較低的CL如果頻率比目標頻率，反之亦然高得多系統不能正常工作，由于輸出頻率會偏差很大。

愛普生晶振,溫補晶振,TG-5501CA晶振,X1G0039010051晶振

愛普生晶振集團運用ISO14001環境管理系統進行環境管理，盡最大可能減小業務活動對環境造成的負擔，并通過業務發展推進環境改善。

愛普生晶振7050低電壓貼片晶振遵守所有適用的有關環境、健康和安全的法律和法規以及CTS晶振集團自己的有關環境、工業衛生和安全的方針和承諾。

與我們的員工一起開創并保持一個免于事故的工作場所。金屬面SMD晶振重視污染預防，消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效。

將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中。加強污染防治，減少現有的污染廢棄物以及在未來生產制造中所產生的污染。

愛普生晶振,溫補晶振,TG-5501CA晶振,X1G0039010051晶振
