愛普生晶振,有源晶振,SG-210SDH晶振,X1G0039410001晶振

頻率:80~170MHZ

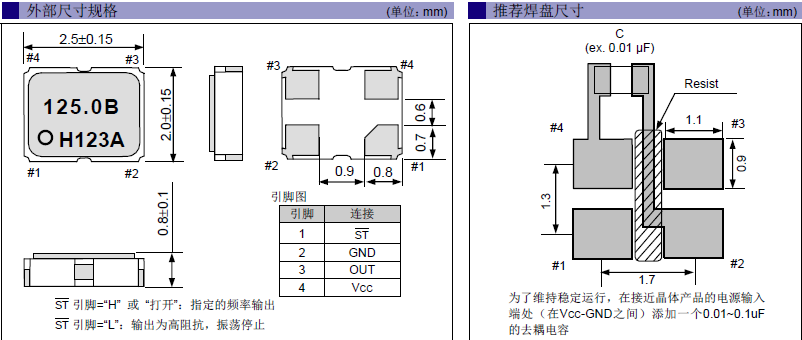

尺寸:2.5*2.0mm

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息

愛普生晶振以音叉型石英晶體諧振器,(32.768KHZ)系列出名,目前愛普生品牌遍布全世界,而千赫茲的貼片晶振應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振(偏差大)和通常的石英晶體諧振器(偏差?。┑闹虚g領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途

愛普生晶振,有源晶振,SG-210SDH晶振,X1G0039410001晶振,小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.

石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值。從而達到一般研磨所達不到的產品性能,使日產晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

型號

符號

參數

輸出規格

-

CMOS

輸出頻率范圍

fo

80~170MHZ

電源電壓

VCC

2.5V±10%

頻率公差
(含常溫偏差)

f_tol

±50×10-6 max., ±100×10-6 max.

保存溫度范圍

T_stg

-40-+85

運行溫度范圍

T_use

-10-+70 ,-40-+85

消耗電流

ICC

20mA max.

待機時電流(#1引腳"L"

I_std

10μA max.

輸出負載

Load-R

100Ω (Output-OutputN)

波形對稱

SYM

45-55% [at outputs cross point]

0電平電壓

VOL

-

1電平電壓

VOH

-

上升時間 下降時間

tr, tf

0.4ns max. [20-80% Output-OutputN]

差分輸出電壓

VOD1, VOD2

0.247-0.454V

差分輸出誤差

VOD

50mV [VOD=VOD1VOD2]

補償電壓

VOS

1.125-1.375V

補償電壓誤差

VOS

50mV

交叉點電壓

Vcr

-

OE端子0電平輸入電壓

VIL

VCC×0.3 max.

OE端子1電平輸入電壓

VIH

VCC×0.7 min.

輸出禁用時間

tPLZ

200ns

輸出使能時間

tPZL

2ms

周期抖動(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

總抖動(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12(2)]

相位抖動

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz-5MHz fo40MHz,fo offset:12kHz-20MHz]

愛普生有源進口MHZ振蕩器型號列表:

Rearranges Rearranges Rearranges
Model
Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
SG-210SCH 125.006250 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 11.0 mA +/-5ppm 45 to 55 %
SG-210SCH 114.285000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 9.0 mA +/-5ppm 45 to 55 %
SG-210SCH 133.333000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 11.0 mA +/-5ppm 45 to 55 %
SG-210SCH 133.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 11.0 mA +/-5ppm 45 to 55 %
SG-210SDH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 7.0 mA +/-5ppm 45 to 55 %
SG-210SDH 125.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -20 to 70 °C +/-50 ppm ≤ 9.0 mA +/-5ppm 45 to 55 %
SG-210SDH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-100 ppm ≤ 7.0 mA +/-5ppm 45 to 55 %
SG-210SDH 133.333000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 9.0 mA +/-5ppm 45 to 55 %
SG-210SDH 125.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 9.0 mA +/-5ppm 45 to 55 %
SG-210SDH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -20 to 70 °C +/-50 ppm ≤ 7.0 mA +/-5ppm 45 to 55 %
愛普生有源進口MHZ振蕩器編碼列表:

Rearranges Rearranges Rearranges Rearranges
Product Number
Model Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
X1G0039310039 SG-210SCH 125.006250 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 11.0 mA +/-5ppm 45 to 55 %
X1G0039310042 SG-210SCH 114.285000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 9.0 mA +/-5ppm 45 to 55 %
X1G0039310043 SG-210SCH 133.333000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 11.0 mA +/-5ppm 45 to 55 %
X1G0039310044 SG-210SCH 133.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 11.0 mA +/-5ppm 45 to 55 %
X1G0039410001 SG-210SDH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 7.0 mA +/-5ppm 45 to 55 %
X1G0039410002 SG-210SDH 125.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -20 to 70 °C +/-50 ppm ≤ 9.0 mA +/-5ppm 45 to 55 %
X1G0039410003 SG-210SDH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-100 ppm ≤ 7.0 mA +/-5ppm 45 to 55 %
X1G0039410004 SG-210SDH 133.333000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 9.0 mA +/-5ppm 45 to 55 %
X1G0039410008 SG-210SDH 125.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -40 to 85 °C +/-50 ppm ≤ 9.0 mA +/-5ppm 45 to 55 %
X1G0039410010 SG-210SDH 100.000000 MHz 2.50 x 2.00 x 0.90 mm CMOS -20 to 70 °C +/-50 ppm ≤ 7.0 mA +/-5ppm 45 to 55 %

SG-210SEH SDH SCH 2520 CMOS

耐焊性:將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至進口貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。愛普生晶振,有源晶振,SG-210SDH晶振,X1G0039410001晶振

石英有源晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響金屬面晶振頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度: 溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

環境行為評價:評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠將方針與各自工作職責完全結合的培訓.加強環境意識教育,提高環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器(TCXO)、恒溫晶體振蕩器(OCXO),進口OSC貼片振蕩器,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響.  愛普生晶振,有源晶振,SG-210SDH晶振,X1G0039410001晶振

我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器,普通有源晶振,石英晶振更趨于綠色,提高本公司的社會形象.

愛普生晶振環境影響的最小化:遵照社會的期望,改進的環境行為,我們將通過有效利用森林、能源以及其它資源,減少2520小型化貼片晶振形式的廢物來實現這一承諾.愛普生晶振環境管理體系:在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
