愛普生晶振,溫補晶振,TG2016SBN晶振,X1G0046910106晶振

頻率:13-55MHZ

尺寸:2.0*1.6mm

小型貼片有源晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.


訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
1

愛普生晶振,溫補晶振,TG2016SBN晶振,X1G0044210003晶振,小型表面貼片型SMD晶振,適合使用在汽車電子領域中,也是特別要求高的可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高的溫回流溫度曲線要求,符合AEC-Q200標準.

超小型石英貼片晶振晶片的設計:石英晶片的長寬尺寸已要求在±0.002mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用

2

項目

符號

規格說明

條件

輸出頻率范圍

f0

13-55MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.8-3.3V

請聯系我們以了解更多相關信息

儲存溫度

T_stg

-40 to +90

裸存

工作溫度

T_use

G: -40 to +85

請聯系我們查看更多資料http://ellentracy.cn

H: -30 to +85


頻率穩定度

f_tol

J: ±0.2× 10-6



L: ±2.0× 10-6

T: ±0.5× 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

10 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

愛普生有源晶體振蕩器編碼列表:
Product Number Model Frequency LxWxH Output Wave F.Tol@25°C Ope Temperature Freq/Temp I [Max] Freq. Control 25°C Aging
X1G0046910106 TG2016SBN 26.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.4 mA +/-0.5ppm
X1G0046910107 TG2016SBN 26.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.4 mA +/-8.0 to +/-12.0 Vc=0.3 to 1.5V +/-0.5ppm
X1G0046910108 TG2016SBN 26.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.4 mA +/-8.0 to +/-12.0 Vc=0.4 to 2.4V +/-0.5ppm
X1G0046910109 TG2016SBN 26.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.4 mA +/-8.0 to +/-12.0 Vc=0.5 to 2.5V +/-0.5ppm
X1G0046910110 TG2016SBN 26.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.4 mA +/-8.0 to +/-12.0 Vc=0.65 to 2.65V +/-0.5ppm
X1G0046910121 TG2016SBN 40.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.8 mA +/-0.5ppm
X1G0046910122 TG2016SBN 40.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.8 mA +/-8.0 to +/-12.0 Vc=0.3 to 1.5V +/-0.5ppm
X1G0046910123 TG2016SBN 40.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave +/-1.5 ppm -40 to +85 °C +/-0.50 ppm  1.8 mA +/-8.0 to +/-12.0 Vc=0.4 to 2.4V +/-0.5ppm
3

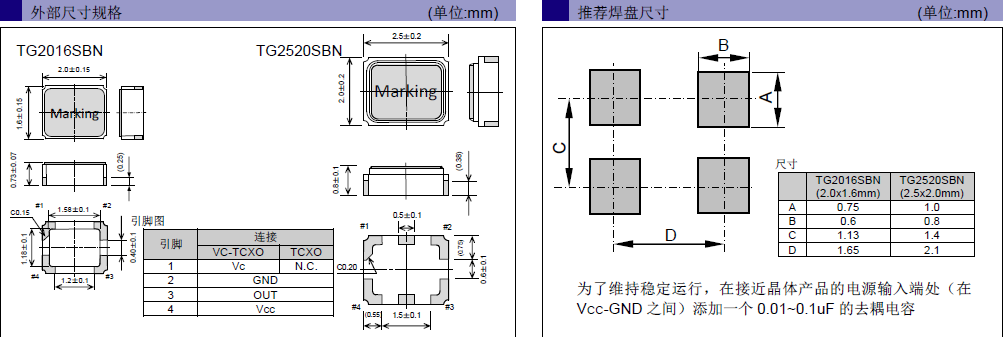

TG2016SBN TG2520SBN

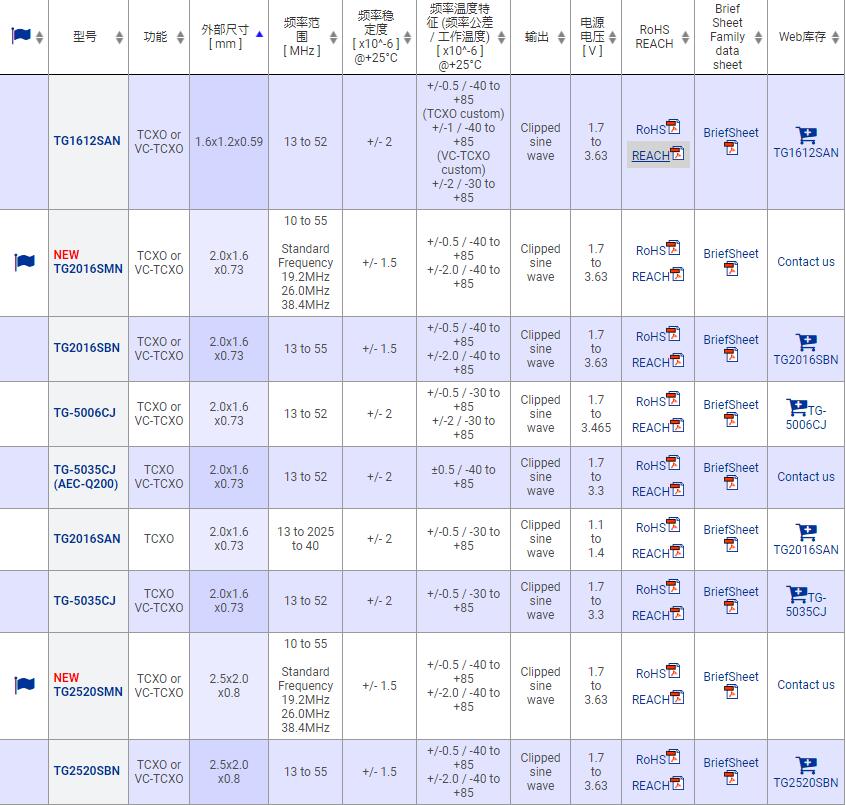

愛普生有源晶體振蕩器產品列表:

TG2016 TG2520 TG-5006CJ

4

1:抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因?yàn)闊o(wú)論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。

2:輻射

貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。

3:化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。

4:粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。(比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。)

5:鹵化合物

請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。

6:靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。

愛普生晶振,溫補晶振,TG2016SBN晶振,X1G0044210003晶振

5

愛普生晶振公司集團作為“地球內企業”,在保護地球環境方面發揮著領導作用。我們尊重歷史、文化和傳統的多樣性,低電源TCXO晶振致力于“CSR經營”和“環境經營”。為取得社會的信任,為推動環境負荷最小化,愛普生晶振集團還開展了各種各樣的活動。

愛普生晶振集團在“制造、使用、有效利用、再利用”這樣一個產品生命周期中,努力創造2016金屬封裝晶振豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處。

愛普生晶振,溫補晶振,TG2016SBN晶振,X1G0044210003晶振

6

MA - 406晶振,陶瓷面無源晶振,貼片型四腳諧振器
深圳市兆現電子有限公司
聯系人:龔成
電話:0755--27876236
QQ:769468702
手機:13590198504
郵箱:[email protected]
網站:http://ellentracy.cn

采購:愛普生晶振,溫補晶振,TG2016SBN晶振,X1G0046910106晶振

  • *聯系人:
  • *手機:
  • 公司名稱:
  • 郵箱:
  • *采購意向:
  • *驗證碼:驗證碼

跟此產品相關的產品 / Related Products

愛普生晶振,溫補晶振,TG-5035CJ晶振,X1G0038410002晶振
愛普生晶振,溫補晶振,TG-5035CJ晶振,X1G0038410002晶振

貼片石英晶振適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高的可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.


愛普生晶振,溫補晶振,TG-5006CJ晶振,X1G0041310004晶振
愛普生晶振,溫補晶振,TG-5006CJ晶振,X1G0041310004晶振

貼片石英晶振適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高的可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.


愛普生晶振,溫補晶振,TG2016SAN晶振,X1G0044210003晶振
愛普生晶振,溫補晶振,TG2016SAN晶振,X1G0044210003晶振

貼片石英晶體振蕩器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高的速的焊接,大大節約人工,提高的工作效率,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振,產品具有優良的耐熱性,耐環境特性,可發揮溫補晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高的溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
