愛普生晶振,SPXO晶振,SG-8503CA晶振,X1G0050110000晶振
頻率:50-800MHZ

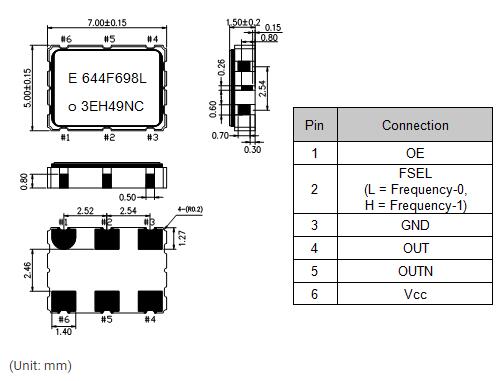

尺寸:7.0*5.0mm
智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
愛普生晶振,SPXO晶振,SG-8503CA晶振,X1G0050110000晶振,7050mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
愛普生晶振為領先業界的高質量應用特定標準小型SMD晶振產品全球制造商與供貨商,產品涵蓋廣泛領域,包括獨立、邏輯、模擬及混合訊號半導體市場。愛普生服務的市場包括消費性電子、計算機、通訊、工業及汽車市場。 愛普生公司生產設施已達到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 認證的品質獎。 愛普生公司目前擁有 C-TPAT 認證。上述質量獎反映 愛普生公司優異的品管技術,并進一步提升我們在重視質量與一致性的 OEM 業者心目中最佳廠商的地位。
項目 |
符號 |
規格說明 |
條件 |
輸出頻率范圍 |
f0 |
50-800MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
2.5-3.3V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://ellentracy.cn |
H: -40℃ to +105℃ |
|||
|
|||
頻率穩定度 |
f_tol |
J: ±15× 10-6 |
|
L: ±31.5× 10-6 |
|||
T: ±50 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
VIL |
20 % VCC Max. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
Product Number | Model | Frequency | LxWxH | Output Wave | Ope Temperature | Freq. Tol. | I [Max] | 25°C Aging | Aging2 | Symmetry |
X1G0050110000 | SG-8503CA | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | ||
X1G0050110003 | SG-8503CA | 156.250000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |
X1G0050110004 | SG-8503CA | 100.000000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |
X1G0050110005 | SG-8503CA | 125.000000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |
X1G0050111001 | SG-8503CA | 100.000000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % |
愛普生有源晶體振蕩器產品列表:
1.操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。
2.使用環境(溫度和濕度)
請在規定的溫度范圍內使用石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。
晶振/石英晶體諧振器
激勵功率
在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?。
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加。
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整,可能只會導致不正常的振蕩。在使用之前,請指明該振動電路的負載電容。
愛普生晶振,SPXO晶振,SG-8503CA晶振,X1G0050110000晶振
愛普生晶振遵守法規和監管要求,從事環保產品的開發。
環境政策,在其業務活動的所有領域,7.0*5.0mm貼片晶振從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器,愛普生集團業務政策促進普遍信任的環境管理活動。
愛普生晶振將:通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的。差分石英振蕩器有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環。通過開展節能活動和減少二氧化碳排放防止全球變暖。
愛普生晶振,SPXO晶振,SG-8503CA晶振,X1G0050110000晶振
聯系人:龔成
QQ:769468702
手機:13590198504
郵箱:[email protected]
網站:http://ellentracy.cn
采購:愛普生晶振,SPXO晶振,SG-8503CA晶振,X1G0050110000晶振
- *聯系人:
- *手機:
- 公司名稱:
- 郵箱:
- *采購意向:
- *驗證碼:
跟此產品相關的產品 / Related Products
- 愛普生晶振,SPXO晶振,SG-8506CA晶振,X1G0050310000晶振
貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體振蕩器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,7050有源晶振本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
- 愛普生晶振,SPXO晶振,SG-8504CA晶振,X1G0050210000晶振
貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體振蕩器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
- 愛普生晶振,SPXO晶振,SG-8101CA晶振,X1G0055710011晶振
- 金屬面貼片晶振,表面金屬封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
