愛普生晶振,SPXO晶振,SG-8504CA晶振,X1G0050210000晶振

頻率：50-800MHZ

尺寸：7.0*5.0mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體振蕩器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27876236

愛普生晶振,SPXO晶振,SG-8504CA晶振,X1G0050210000晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機高速安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

貼片晶振高精密點膠技術：7050晶振晶片膠點的位置、大?。何恢脺?zhǔn)確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。

項目	符號	規格說明	條件
輸出頻率范圍	f₀	50-800MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	2.5-3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://ellentracy.cn
		H: -40℃ to +105℃

頻率穩定度	f_tol	J: ±15× 10^-6
		L: ±31.5× 10^-6
		T: ±50 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

愛普生有源晶體振蕩器編碼列表:

Product Number	Model	Frequency	LxWxH	Output Wave	Ope Temperature	Freq. Tol.	I [Max]	25°C Aging	Aging2	Symmetry
X1G0050210000	SG-8504CA		7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %
X1G0050210003	SG-8504CA	75.000000 MHz	7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %
X1G0050210004	SG-8504CA	62.500000 MHz	7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %
X1G0050210005	SG-8504CA	106.250000 MHz	7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %
X1G0050210006	SG-8504CA	100.000000 MHz	7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %
X1G0050210007	SG-8504CA	100.000000 MHz	7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %
X1G0050211001	SG-8504CA	100.000000 MHz	7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %

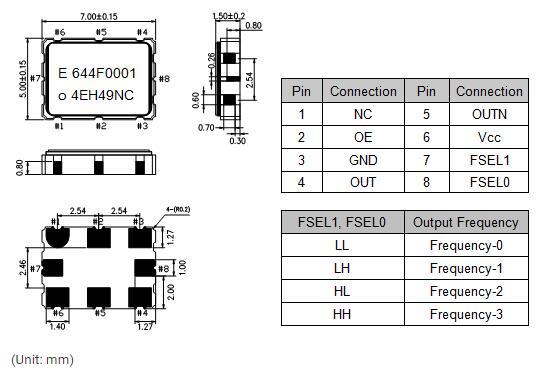

SG-8504CA

愛普生有源晶體振蕩器產品列表:

SG-8101 8503 04 06

關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。

關于機械性沖擊

(1)從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或?qū)λ┘記_擊之時，在使用之前，建議確認一下振蕩檢查等的條件。

(2)SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請?jiān)谑褂弥埃瑧┱?qǐng)貴公司另外進行確認工作。

(3)請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。

愛普生晶振,SPXO晶振,SG-8504CA晶振,X1G0050210000晶振

根據環境方針制定環境目標和目標，同時促進這些活動，并定期檢討環境管理體系的持續改進。在我們的環境政策中教育所有員工和為我們的團隊工作的人，通過教育和提高意識來提高他們的環保意識。7050石英振子確保公眾環境保護活動的信息公開。

愛普生晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的。避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產。遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求。

過去愛普生晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,7050mm貼片晶振加強責任感以便進行環境績效的持續改進。

愛普生晶振,SPXO晶振,SG-8504CA晶振,X1G0050210000晶振

深圳市兆現電子有限公司
聯系人：龔成

電話：0755--27876236
QQ：769468702
手機：13590198504
郵箱:[email protected]
網站:http://ellentracy.cn
