愛普生晶振,有源晶振,SG-8101CG晶振,X1G0051810011晶振
頻率：0.67~170MHZ

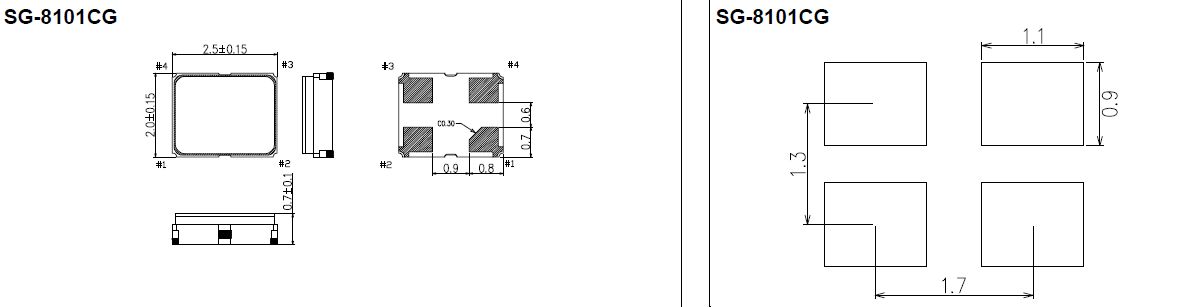

尺寸：2.5*2.0mm
愛普生以提供原子鐘的精準振蕩器知名業界。在電子部件幅員中,2008年石英晶體振蕩器(包括Cystral和OSC)的市場規模僅約為半導體(約2600億美元)的2%(約50億美元)不到,算是利基市場,也因此身為其間的指導廠商,EPSON(Epson Toyocom的營業額高達800億日圓)最大的希望是要讓石英部件產業更上一層樓;并期許自身的目的是要從Leading No.1增長到Unique 1。
愛普生晶振,有源晶振,SG-8101CG晶振,X1G0051810011晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
有源晶振頻率越高一般價格越高。但頻率越高，頻差越大，從綜合角度考慮，一般工程師會選用頻率低但穩定的晶振，自己做倍頻電路。總之石英晶振是根據需要去選擇合適的頻率，并不是2520晶振頻率越大就越好。要看具體需求。比如基站中一般用10MHz的恒溫晶振（OCXO），因其有很好的頻率穩定性，屬于高端晶振。至于范圍，晶振的頻率做的太高的話，就會失去意義，因?yàn)橛衅渌玫木д耦l率產品代替。產品頻率范圍是：25kHz-1.3G，基本上所有應用中的晶振都可以在產品中找到。
|
型號 |
符號 |
參數 |
|
輸出規格 |
- |
COMS |
|
輸出頻率范圍 |
fo |
0.67~170MHZ |
|
電源電壓 |
VCC |
1.8~3.3V |
|
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃ ,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生有源進口MHZ振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-8504CA
100.000000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG-8506CA
100.000000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG-8506CA
622.080000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG-8506CA
156.250000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG-8101CG
48.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
66.666660 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 5.2 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
24.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
100.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 5.9 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
16.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
|
Model | Frequency | LxWxH |
|
|
|
I [Max] | 25°C Aging | Aging2 | Symmetry | ||||||||||||||||||||||||||||||||||||||||
| X1G0050211001 | SG-8504CA | 100.000000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0050310000 | SG-8506CA | 100.000000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0050310003 | SG-8506CA | 622.080000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0050311001 | SG-8506CA | 156.250000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 90.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0051810011 | SG-8101CG | 48.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -40 to 105 °C | +/-20 ppm | ≤ 4.4 mA | Included in Frequency tolerance First year | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0051810013 | SG-8101CG | 66.666660 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -40 to 105 °C | +/-20 ppm | ≤ 5.2 mA | Included in Frequency tolerance First year | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0051810014 | SG-8101CG | 24.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -40 to 105 °C | +/-20 ppm | ≤ 4.4 mA | Included in Frequency tolerance First year | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0051810015 | SG-8101CG | 100.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -40 to 105 °C | +/-20 ppm | ≤ 5.9 mA | Included in Frequency tolerance First year | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0051810016 | SG-8101CG | 16.000000 MHz | 2.50 x 2.00 x 0.80 mm | CMOS | -40 to 105 °C | +/-20 ppm | ≤ 3.5 mA | Included in Frequency tolerance First year | 45 to 55 % |
如何正確的使用有源貼片晶振,電處理：將電源連接到有源晶振指定的終端，確定正確的極性這目錄所示。注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振，假如損壞那將不會工作。此外如果外接電源電壓高于晶振的規定電壓值，就很可能會導致石英晶振產品損壞。所以外接電壓很重要，一定要確保使用正確的額定電壓的振蕩，但如果電壓低于額定的電壓值部分產品將會不起振，或者起不到最佳精度。愛普生晶振,有源晶振,SG-8101CG晶振,X1G0051810011晶振
所有石英振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的日產晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少2520mm有源晶振各種形式的廢物來實現這一承諾.愛普生晶振,有源晶振,SG-8101CG晶振,X1G0051810011晶振
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進CMOS輸出晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.
愛普生晶振集團所生產的壓電石英晶體、普通有源晶體振蕩器,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；減少污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；
