愛普生晶振,聲表面波振蕩器,EG-4101CA晶振,X1M0001410001晶振

頻率:100-700MHZ

尺寸:7.0*5.0mm

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
1

愛普生晶振,聲表面波振蕩器,EG-4101CA晶振,X1M0001410001晶振,7050mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,有源7050貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸。對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上。保證晶振產品的溫度特性。

2

項目

符號

規格說明

條件

輸出頻率范圍

f0

100-700MHz

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

2.5-3.3 V

聯系我們以了解更多相關信息

儲存溫度

T_stg

-55 to +125

裸存

工作溫度

T_use

G: -40 to +85

請聯系我們查看更多資料http://ellentracy.cn

H: -20 to +70


頻率穩定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

15 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

愛普生有源晶體振蕩器編碼列表:
X1M0001410001 EG-4101CA 212.500000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  60.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1M0001410002 EG-4101CA 281.333300 MHz 7.00 x 5.00 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  60.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1M0001410003 EG-4101CA 106.250000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  60.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1M0001410004 EG-4101CA 698.812300 MHz 7.00 x 5.00 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  60.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1M0001410007 EG-4101CA 312.500000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  60.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1M0001410008 EG-4101CA 400.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  60.0 mA Included in Frequency tolerance 10 years 45 to 55 %

3

EG-4121CA EG4101CA

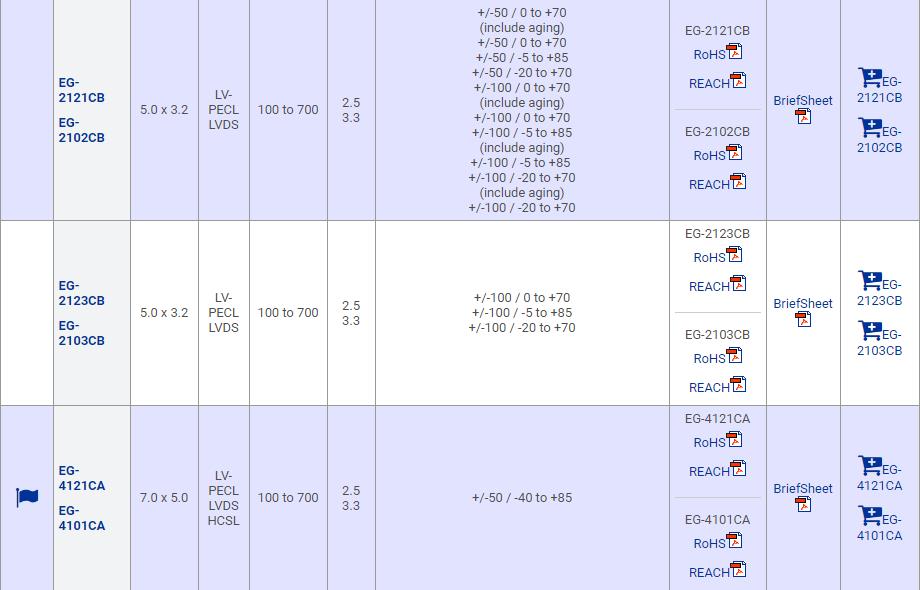

愛普生有源晶體振蕩器產品列表:

EG-2123 EG-4121CA

4

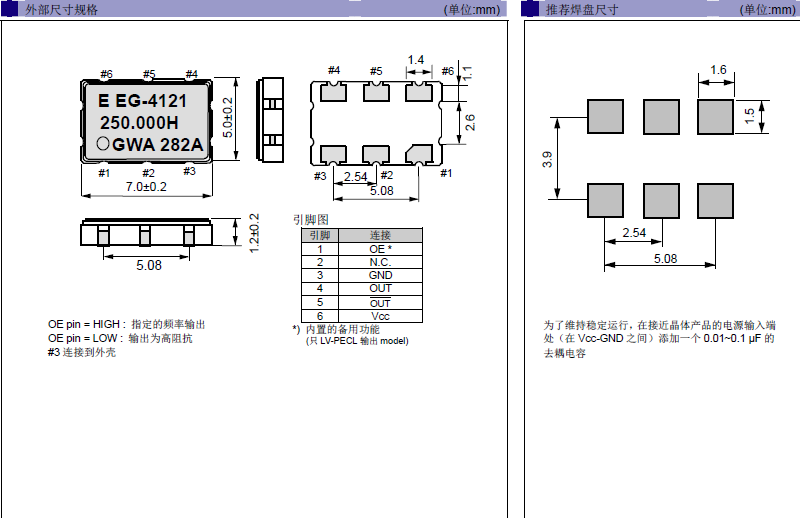

1.PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

(2) 在設計時請參考相應的推薦封裝。

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

2.存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。

正常溫度和濕度:

溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容)。

(2) 請仔細處理有源晶振內外盒與卷帶。外部壓力會導致卷帶受到損壞。

愛普生晶振,聲表面波振蕩器,EG-4101CA晶振,X1M0001410001晶振

5

愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動,為地區的環保做貢獻。

將環?;顒拥男畔⑾蚬緝?nèi)外公開,差分輸出聲表面振蕩器積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻。

通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時,也向公司外部公開。

愛普生晶振集團將建立可行的技術及經濟性環境目標,低消耗晶振并確保其環境保護活動的質量。

愛普生晶振集團公司將關注所有環境適用的法律、法規和協議的遵守情況。另外為更有效的進行環境保護,將建立自己的特有的環境標準。

愛普生晶振,聲表面波振蕩器,EG-4101CA晶振,X1M0001410001晶振
