京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振

頻率:135-170MHZ

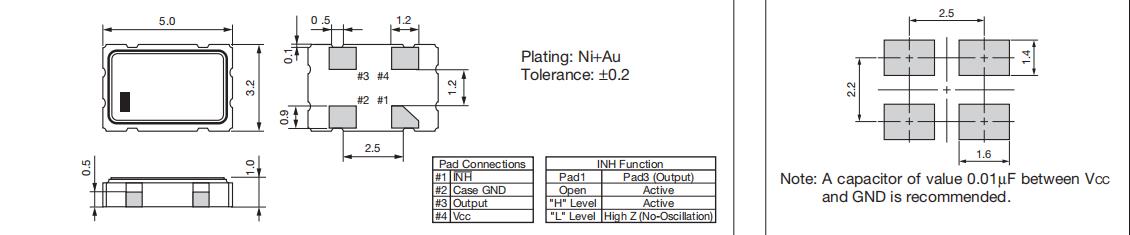

尺寸:5.0*3.2mm

5032mm體積的晶振,可以說是目前小型數碼產品的福音,目前小型的智能手機里面所應用的就是小型的貼片石英晶振,該產品適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高的穩定度,小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高的速貼片機應用,以及高的溫回流焊接(產品無鉛對應),為無鉛產品.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術:5032晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

項目

符號

規格說明

條件

輸出頻率范圍

f0

135-170MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.6-3.63V

聯系我們以了解更多相關信息

儲存溫度

T_stg

-55 to +125

裸存

工作溫度

T_use

G: -10 to +70

請聯系我們查看更多資料http://ellentracy.cn

H: -40 to +105

J: -40 to +125

頻率穩定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±30× 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

15 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

京瓷有源貼片晶振編碼列表:

Manufacturer Part Number Manufacturer Series Part Status Frequency 頻率 Voltage - Supply電壓 Operating Temperature     工作溫度 Size / Dimension 尺寸 Height - Seated (Max)高度
KC5032A150.000C20E00 AVX Corp/Kyocera Corp KC5032A-C2 Active 150MHz 2.5V, 3.3V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A150.000C20E00 AVX Corp/Kyocera Corp KC5032A-C2 Discontinued at Digi-Key 150MHz 2.5V, 3.3V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A150.000C20E00 AVX Corp/Kyocera Corp KC5032A-C2 Discontinued at Digi-Key 150MHz 2.5V, 3.3V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A155.520C20E00 AVX Corp/Kyocera Corp KC5032A-C2 Active 155.52MHz 2.5V, 3.3V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A155.520C20E00 AVX Corp/Kyocera Corp KC5032A-C2 Discontinued at Digi-Key 155.52MHz 2.5V, 3.3V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A155.520C20E00 AVX Corp/Kyocera Corp KC5032A-C2 Discontinued at Digi-Key 155.52MHz 2.5V, 3.3V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A150.000C2GE00 AVX Corp/Kyocera Corp KC5032A-C2 Active 150MHz 2.5V, 3.3V -40°C ~ 85°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A150.000C2GE00 AVX Corp/Kyocera Corp KC5032A-C2 Active 150MHz 2.5V, 3.3V -40°C ~ 85°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)

KC5032A-C1

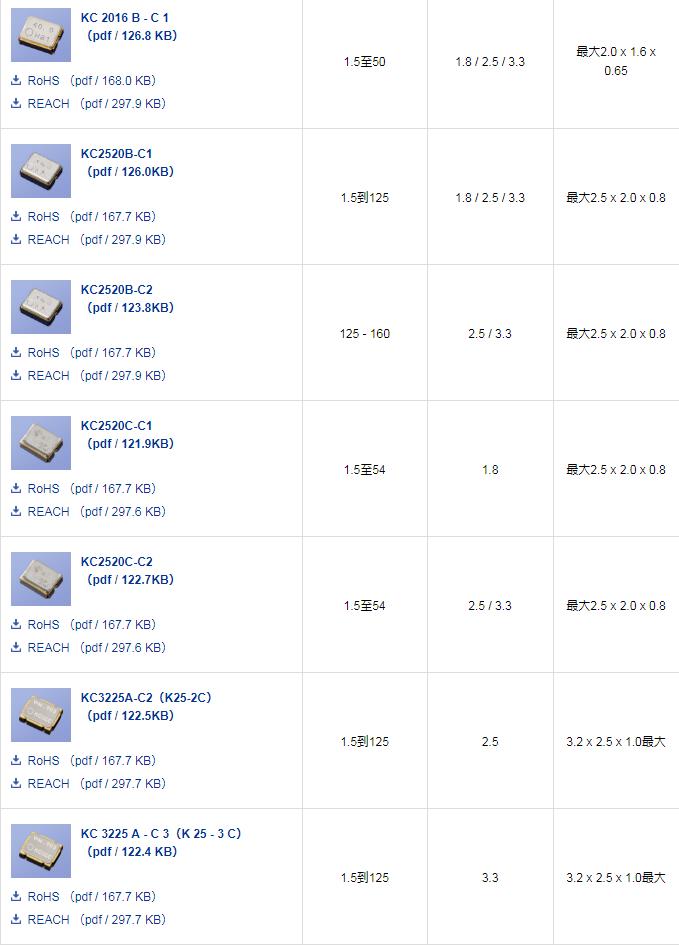

京瓷有源貼片晶振產品列表

KC2520B-C1 C2 KC2520C-C1 C2 KC3225A-C2 C3

4

這些晶振知識介紹是指,有源晶振在產品上線之后發生不良品或者沒反應的情況下,自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。

我們從晶振使用輸出無信號開始尋找相關問題。

我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查。如果有從石英晶振(XOUT)的輸出端子的輸出信號,而是從在終端(辛)輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6。

你可以先把晶體卸載下來并測試晶振的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 。如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果。

如果有下列情況發生,石英晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試。

京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振
5

京瓷晶振制作所基于高尚的企業道德,遵循其經營理念,以繼續成為受社會信賴的公司為目標,承諾遵守法律和法規,實施高度透明的管理、尊重人權、維護健康與安全、為社會發展和環境保護做出貢獻。

2009年度,根據環境管理體系中的規定,京瓷晶振制作在其日本國內的所有事業所和海外的所有生產基地中,建立了綠色經營活動的框架,通過共享與綠色經營有關的信息,5032小體積晶振致力于開展有效的和實際效果大的環?;顒?,并強化企業的管治能力。

環保經營促進體制

從設計階段開始減少環保負荷的體制建設,京瓷由環保主管董事?lián)握麄€集團的環?;顒拥目傌撠?zé)人,由環保部跨事業所支持和促進環?;顒印4送?,社長的咨詢機構—環保委員會,表面貼片晶振還針對各據點的活動情況和全公司的環保課題進行議論和探討。此外,為大力推進二氧化碳減排活動,設立了“防止全球變暖委員會”,加快設計、開發和生產過程中CO2減排活動的步伐。
