京瓷晶振,有源晶振,KT3225晶振
頻率:10-52MHZ

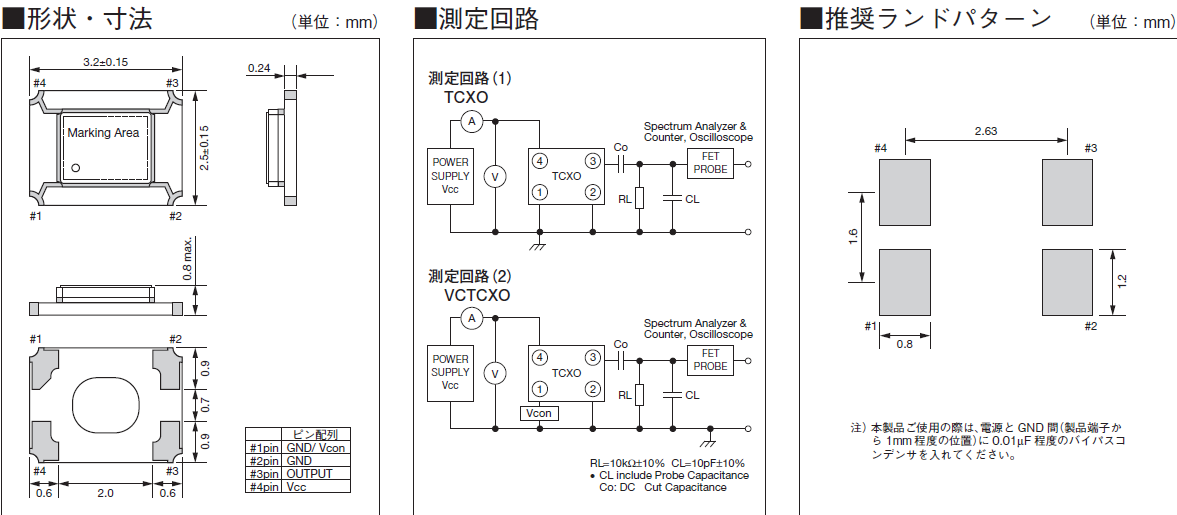

尺寸:3.2*2.5mm
有源晶振頻率越高一般價格越高。但頻率越高,頻差越大,從綜合角度考慮,一般工程師會選用頻率低但穩定的晶振,自己做倍頻電路??傊?a href="http://ellentracy.cn/LVPECL.html" title="差分晶振" target="_blank">差分晶振是根據需要去選擇合適的頻率,并不是晶振頻率越大就越好。要看具體需求。比如基站中一般用10MHz的恒溫晶振(OCXO),因其有很好的頻率穩定性,屬于高端晶振。至于范圍,晶振的頻率做的太高的話,就會失去意義,因?yàn)橛衅渌玫木д耦l率產品代替。
京瓷晶振規格 |
單位 |
晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
10-52MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作溫度 |
T_use |
-40°C ~ +85°C |
標準溫度 |
激勵功率 |
DL |
200μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
7pF ~ ∞ |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下:
鎘和CG是外部負載電容,其中已建成的芯片組。 (請參閱芯片組的規格)
Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。
Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路,但僅用于具有高電源電路。
一個穩定的振蕩電路需要的負電阻,其值應是晶振阻力的至少五倍。它可寫為|-R|>5的Rr。
例如,為了獲得穩定的振蕩電路中,貼片晶振IC的負電阻的值必須小于?200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的。因此,這是非常重要的衡量負電阻(-R)以下說明:
線路連接的電阻(R)與晶體串聯
(2)從起點到振蕩的停止點調整R的值。
(3)振蕩期間測量R的值。
(4)你將能夠獲得負電阻的值,|·R|= R +的Rr,和RR =晶振的阻力。
附:所連接的電路的雜散電容,可能會影響測定值。
如果晶振的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話,我們有三種方法來改善這樣的情況:
降低外部電容(Cd和CG)的值,并采用其他晶振具有較低負載電容(CL)。
采用具有較低電阻(RR)的有源晶振。
使用光盤和CG的不等價的設計。我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。
當有信號輸出從XOUT但不辛,其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間,以驅動后端電路。京瓷晶振,有源晶振,KT3225晶振
但1-5的方法上面提到的,你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助,如果你的問題不能得到解決。系統無法運行,因?yàn)榫w沒有足夠的輸出波形振幅。
京瓷晶振全體員工都積極地投身環?;顒?dòng),希望能夠在兼顧環保性和經濟性的同時,實現可持續發展。希望通過實踐京瓷哲學,解決CSR課題,并構建與利益相關者相互信賴的關系,實現集團的可持續發展,有源晶振同時為社會的健全發展做出貢獻。
京瓷晶振的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。實施創新戰略,提高自主創新能力,確保公司可持續發展。實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標。
京瓷晶振集團希望銷售的所有移動通訊溫補晶振產品都能為地球環保做貢獻,因此致力于開發環境友好型產品。
通過這些努力,在2015年度,3225進口晶振環保商品的比例達到了99%。今后,京瓷晶振集團將繼續開展相關活動,為提供更多環境友好型產品而努力。尤其是在節能、溫室效應對策方面,引進節能設備、安裝太陽能發電系統、實施墻面綠化等開展了一系列節能活動。京瓷晶振,有源晶振,KT3225晶振
