石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英差分晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。
項目
符號
規格說明
條件
輸出頻率范圍
f0
50-200 MHz
請聯系我們以便獲取其它可用頻率的相關信息
電源電壓
VCC
3.3V
請聯系我們以了解更多相關信息
儲存溫度
T_stg
-55℃to +125℃
裸存
工作溫度
T_use
G: -40℃to +85℃
請聯系我們查看更多資料http://ellentracy.cn
H: -10℃to +70℃
頻率穩定度
f_tol
J: ±50 × 10-6
L: ±100 × 10-6
T: ±150 × 10-6
功耗
ICC
3.5 mA Max.
無負載條件、最大工作頻率
待機電流
I_std
3.3μA Max.
ST=GND
占空比
SYM
45 % to 55 %
50 % VCC 極, L_CMOS≦15 pF
輸出電壓
VOH
VCC-0.4V Min.
VOL
0.4 V Max.
輸出負載條件
L_CMOS
15 pF Max.
輸入電壓
VIH
80% VCCMax.
ST終端
VIL
20 % VCCMax.
上升/下降時間
tr / tf
4 ns Max.
20 % VCCto 80 % VCC極, L_CMOS=15 pF
振蕩啟動時間
t_str
3 ms Max.
t=0 at 90 %
頻率老化
f_aging
±3 × 10-6/ year Max.
+25 ℃, 初年度,第一年
TXC溫補晶振編碼列表：
ManufacturerPartNumber原廠代碼
Manufacturer品牌
Series型號
PartStatus
Type類型
Frequency頻率
FrequencyStability頻率穩定度
OperatingTemperature工作溫度
Current-Supply(Max)
Ratings
MountingType安裝類型
Package/Case包裝/封裝
Size/Dimension尺寸
Height-Seated(Max)高度
CR-122.880MBE-T
TXCCORPORATION
CR
Active
VCXO
122.88MHz
±50ppm
-40°C~85°C
60mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)
CR-122.880MBE-T
TXCCORPORATION
CR
DiscontinuedatDigi-Key
VCXO
122.88MHz
±50ppm
-40°C~85°C
60mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)
CR-122.880MBE-T
TXCCORPORATION
CR
DiscontinuedatDigi-Key
VCXO
122.88MHz
±50ppm
-40°C~85°C
60mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)
CR-61.4400MBE-T
TXCCORPORATION
CR
Active
VCXO
61.44MHz
±50ppm
-40°C~85°C
60mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)
CR-153.600MBE-T
TXCCORPORATION
CR
Active
VCXO
153.6MHz
±50ppm
-40°C~85°C
60mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)
CR-153.600MBE-T
TXCCORPORATION
CR
DiscontinuedatDigi-Key
VCXO
153.6MHz
±50ppm
-40°C~85°C
60mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)

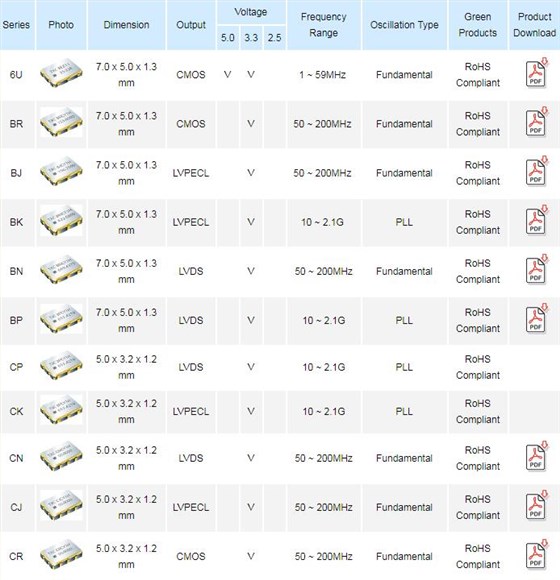

TXC壓控晶振產品列表：
1.晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
2.SMD晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
3.機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
TXC晶振,壓控晶振,CR晶振
臺灣TXC晶振本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,5032壓控振蕩器同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。
臺灣TXC晶振公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.VCXO貼片振蕩器并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符，于2004年通過SONY 綠色伙伴(Green Partner)驗證.
TXC晶振,壓控晶振,CR晶振
