NDK晶振,溫補晶振,NT2016SA晶振,NT2016SA-26.000000MHZ-NBG2晶振

頻率:10-52MHZ

尺寸:2.0*1.6mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息

NDK晶振,溫補晶振,NT2016SA晶振,NT2016SA-26.000000MHZ-NBG2晶振,小型表面貼片型SMD晶振,適合使用在汽車電子領域中,也是特別要求高的可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高的溫回流溫度曲線要求,符合AEC-Q200標準.

       石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——2016貼片晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等)。使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內。

項目

符號

規格說明

條件

輸出頻率范圍

f0

10-52 MHz

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.8 V

請聯系我們以了解更多相關信息

儲存溫度

T_stg

-40 to +85

裸存

工作溫度

T_use

G: -30 to +85

請聯系我們查看更多資料http://ellentracy.cn

H: -40 to +105

J: -40 to +125

頻率穩定度

f_tol

J: ±0.2 × 10-6



L: ±1.0 × 10-6


功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

10 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

NDK有源貼片晶振編碼列表:

Manufacturer Part Number Manufacturer Series Frequency 頻率 Voltage - Supply電壓 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
NT2016SA-26.000000MHZ-NBG2 NDK America, Inc. NT2016SA 26MHz 1.8V 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
NT2016SA-26.000000MHZ-NBG2 NDK America, Inc. NT2016SA 26MHz 1.8V 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
NT2016SA-26.000000MHZ-NBG2 NDK America, Inc. NT2016SA 26MHz 1.8V 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
NT2016SA-16.368000 MHZ-NTG1 NDK America, Inc. NT2016SA 16.368MHz 2.5V 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
NT2016SA-16.368000 MHZ-NTG1 NDK America, Inc. NT2016SA 16.368MHz 2.5V 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
NT2016SA-16.368000 MHZ-NTG1 NDK America, Inc. NT2016SA 16.368MHz 2.5V 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)

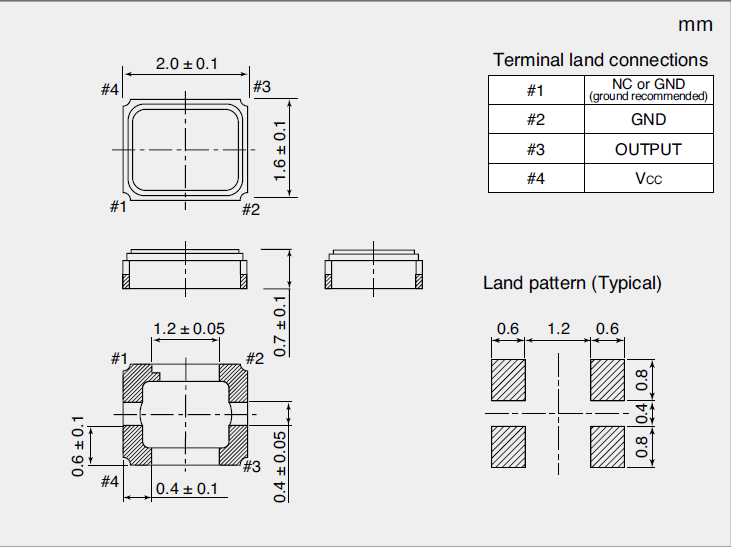

NT2016SA_2.0_1.6 TCXO

NDK有源晶振產品列表:

NT2016SA 2520SB 3225SA

1.PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

(2) 在設計時請參考相應的推薦封裝。

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

2.存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存有源晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。

正常溫度和濕度:

溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容)。

(2) 請仔細處理有源晶振內外盒與卷帶。外部壓力會導致卷帶受到損壞。

NDK晶振,溫補晶振,NT2016SA晶振,NT2016SA-26.000000MHZ-NBG2晶振

日本電波工業株式NDK晶振已經建立和正在推動一項中期計劃的具體減排目標,以減少二氧化碳的排放是全球變暖的原因。它也有助于減少(抑制)CO2排放量,通過使用最先進的技術,實現最小化,2016貼片晶振以及減少石英晶體諧振器,石英晶體的重量和功耗,以支持社會的需要。

日本電波工業株式NDK晶振的新概念的溫補晶振,石英晶體振蕩器器件。通過產品生命周期提高整體節能貢獻和環境績效的舉措。金屬面四腳有源晶振制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱。

制造業-環保生產—我們將介紹一些情況下,發現CO2排放量的產品生命周期使用環境LCA方法。
