NDK晶振,溫補晶振,NT3225SA晶振,NT3225SA-13.000000MHZ晶振

頻率:10-40MHZ

尺寸:3.2*2.5mm

為什么越來越多的晶體企業都著手向汽車電子市場進軍呢,然而汽車電子的要求也比科技數碼產品高的的多,特別是耐溫這塊,都有一定的要求值,比如:有源3225貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高的信賴性適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高的溫回流溫度曲線要求,符合AEC-Q200標準.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息

NDK晶振,溫補晶振,NT3225SA晶振,NT3225SA-13.000000MHZ晶振,貼片晶振本身體積小,薄型石英晶體振蕩器,特別適用于有目前快速發展的電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高的溫回流焊曲線特性.

       石英晶振真空退火技術:TCXO晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性。

項目

符號

規格說明

條件

輸出頻率范圍

f0

10-40 MHz

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.8-2.8 V

請聯系我們以了解更多相關信息

儲存溫度

T_stg

-40 to +85

裸存

工作溫度

T_use

G: -30 to +85

請聯系我們查看更多資料http://ellentracy.cn

H: -40 to +105

J: -40 to +125

頻率穩定度

f_tol

J: ±0.2 × 10-6



L: ±1.0 × 10-6


功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

10 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

NDK有源貼片晶振編碼列表:

Manufacturer Part Number Manufacturer Series Frequency 頻率 Voltage - Supply電壓 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
NT3225SA-13.000000MHZ NDK America, Inc. NT3225SA 13MHz 3V 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
NT3225SA-13.000000MHZ NDK America, Inc. NT3225SA 13MHz 3V 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
NT3225SA-13.000000MHZ NDK America, Inc. NT3225SA 13MHz 3V 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
NT3225SA-19.680000MHZ NDK America, Inc. NT3225SA 19.68MHz 3V 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
NT3225SA-19.680000MHZ NDK America, Inc. NT3225SA 19.68MHz 3V 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
NT3225SA-19.680000MHZ NDK America, Inc. NT3225SA 19.68MHz 3V 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
NT3225SA-26.000000MHZ NDK America, Inc. NT3225SA 26MHz 3V 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
NT3225SA-26.000000MHZ NDK America, Inc. NT3225SA 26MHz 3V 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)

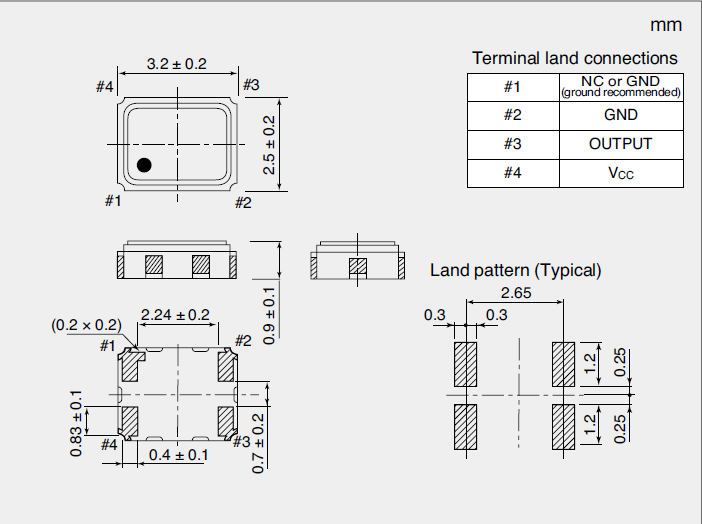

NT3225SA_3.2_2.5 TCXO

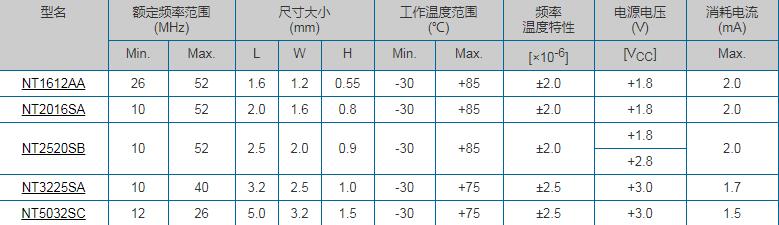

NDK有源晶振產品列表:

NT2016SA 2520SB 3225SA

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。

每個封裝類型的注意事項

(1)陶瓷包裝晶振與SON產品

在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂)。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。

(2)陶瓷包裝石英晶振

在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。

(3)柱面式產品

產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂(開裂),也可能導致氣密性和產品特性受到破壞。當有源晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。

NDK晶振,溫補晶振,NT3225SA晶振,NT3225SA-13.000000MHZ晶振

日本電波工業株式NDK晶振所說的LCA指的是“生命周期評估”,它包括評估產品的壽命。在這里,產品的生命不僅僅是產品本身的制造階段,而是包括原料組成產品的零件/材料的開采階段,石英晶體振蕩器包括產品的制造階段,銷售階段,包括到產品交付給用戶使用的階段,包括產品使用由用戶和維修/維護參與它,和處置階段,通過用戶廢棄產品回收,回收或處置。在ISO14000系列環境標準中也建立了國際標準。

日本電波工業株式NDK晶振超低電壓驅動的CO2排放量(0.8V ~)型時鐘振蕩器(nz2520sf)采用最先進的技術和傳統的產品開發(2700系列)是由環境LCA技術相比。二氧化碳排放量的計算量的部分制造,3225貼片晶振產品制造和我們的產品納入筆記本電腦的功耗,以及產品運輸?shù)娜剂舷牧俊K捎玫姆治龇椒ㄊ?ldquo;現場類型”,研究工廠和生產線單位的功耗,然后從產品的總金額,每產品的功耗。

NDK晶振,溫補晶振,NT3225SA晶振,NT3225SA-13.000000MHZ晶振
