NDK晶振,貼片晶振,NX3225GD晶振,NX3225GD-8MHZ-STD-CRA-3晶振
頻率:7.98-12MHZ

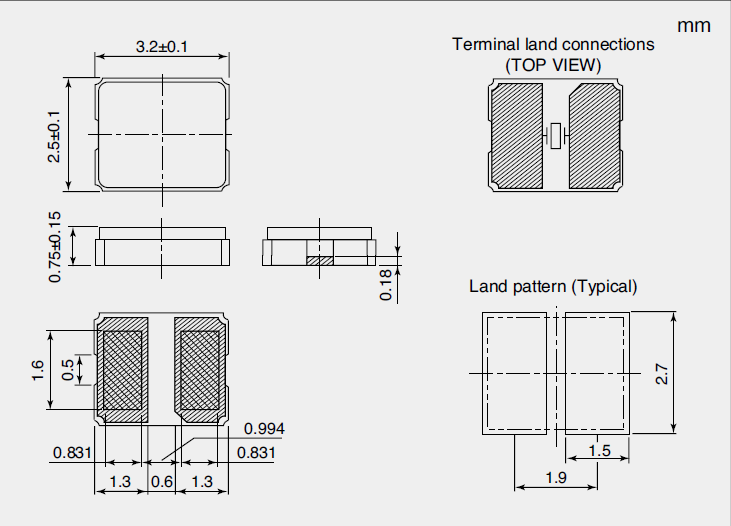

尺寸:3.2*2.5mm
NDK晶振,貼片晶振,NX3225GD晶振,NX3225GD-8MHZ-STD-CRA-3晶振,
普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高的穩定性,高的可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高的可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高的溫回流溫度曲線要求.
表面貼片型石英晶振的真空封裝技術:是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一
NDK晶振規格 |
單位 |
晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
7.98-12MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~ +150°C |
裸存 |
工作溫度 |
T_use |
-40°C ~ +150°C |
標準溫度 |
激勵功率 |
DL |
200μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
8pF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
NDK無源貼片晶振編碼列表:
Manufacturer Part Number 原廠編碼
Manufacturer廠家
Series 型號
Type 系列
Frequency
Frequency Stability頻率穩定度
Package / Case 包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
NX3225GD-8MHZ-STD-CRA-3
NDK America, Inc.
NX3225GD
MHz Crystal
8MHz
±150ppm
2-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
NX3225GD-8MHZ-STD-CRA-3
NDK America, Inc.
NX3225GD
MHz Crystal
8MHz
±150ppm
2-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
NX3225GD-8MHZ-STD-CRA-3
NDK America, Inc.
NX3225GD
MHz Crystal
8MHz
±150ppm
2-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
NX3225GD-10.000M-STD-CRA-3
NDK America, Inc.
NX3225GD
MHz Crystal
10MHz
±150ppm
2-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
NX3225GD-10.000M-STD-CRA-3
NDK America, Inc.
NX3225GD
MHz Crystal
10MHz
±150ppm
2-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
NX3225GD-10.000M-STD-CRA-3
NDK America, Inc.
NX3225GD
MHz Crystal
10MHz
±150ppm
2-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)

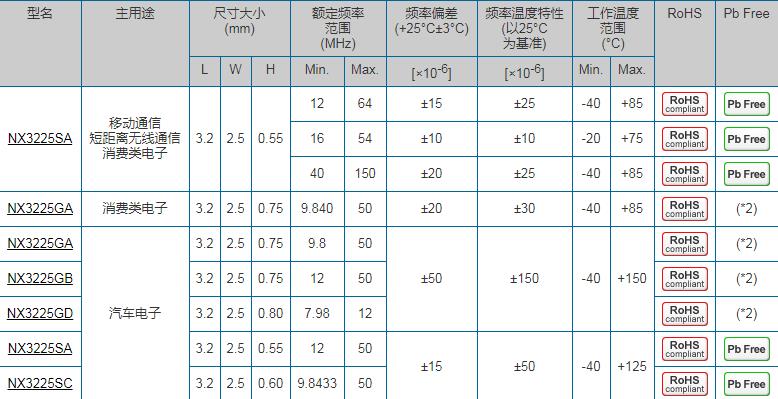

NDK無源晶振產品列表:
1.操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。
2..使用環境(溫度和濕度)
請在規定的溫度范圍內使用石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。
晶振/石英晶體諧振器
激勵功率
在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?。
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加。
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整,可能只會導致不正常的振蕩。在使用之前,請指明該振動電路的負載電容。
NDK晶振,貼片晶振,NX3225GD晶振,NX3225GD-8MHZ-STD-CRA-3晶振
NDK晶振遵守法規和監管要求,從事環保產品的開發。
環境政策,在其業務活動的所有領域,進口石英3225晶振從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器,NDK集團業務政策促進普遍信任的環境管理活動。
NDK晶振將:
通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的。
有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環。
通過開展節能活動和減少二氧化碳排放防止全球變暖。
遵守有關環境保護的法律、標準、石英無源諧振器協議和任何公司承諾的其他要求。
根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進。在我們的環境政策中教育所有員工和為我們的團隊工作的人,通過教育和提高意識來提高他們的環保意識。確保公眾環境保護活動的信息公開。
