NDK晶振,貼片晶振,NX3225SC晶振,NX3225SC-30.320M-EXS00A-CS03981晶振

頻率：9.8433-50MHZ

尺寸：3.2*2.5mm

石英晶振適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高的可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高的耐熱性,耐熱循環性和耐振性等的高的可靠性能

訂購熱線：0755-27876236

NDK晶振,貼片晶振,NX3225SC晶振,NX3225SC-30.320M-EXS00A-CS03981晶振,

3225mm體積的晶振,可以說是目前小型數碼產品的福音,目前小型的智能手機里面所應用的就是小型的石英晶振,該產品適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高的穩定度,小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高的速貼片機應用,以及高的溫回流焊接（產品無鉛對應）,為無鉛產品.

貼片晶振晶片邊緣處理技術：日產晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

NDK晶振規格	單位	晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	9.8433-50MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +150°C	裸存
工作溫度	T_use	-40°C ～ +150°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://ellentracy.cn
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

NDK無源貼片晶振編碼列表：

Manufacturer Part Number 原廠編碼	Manufacturer廠家	Series 型號	Type 系列	Frequency	Frequency Stability頻率穩定度	Package / Case 包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
NX3225SC-30.320M-EXS00A-CS03981	NDK America, Inc.	NX3225SC	MHz Crystal	30.32MHz	±25ppm	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
NX3225SC-30.320M-EXS00A-CS03981	NDK America, Inc.	NX3225SC	MHz Crystal	30.32MHz	±25ppm	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
NX3225SC-30.320M-EXS00A-CS03981	NDK America, Inc.	NX3225SC	MHz Crystal	30.32MHz	±25ppm	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
NX5032SD-13.56MHZ-STD-CSY-1	NDK America, Inc.	NX3225SC	MHz Crystal	13.56MHz	±50ppm	4-SMD, No Lead	0.193" L x 0.122" W (4.90mm x 3.10mm)	0.039" (1.00mm)
NX5032SD-13.56MHZ-STD-CSY-1	NDK America, Inc.	NX3225SC	MHz Crystal	13.56MHz	±50ppm	4-SMD, No Lead	0.193" L x 0.122" W (4.90mm x 3.10mm)	0.039" (1.00mm)
NX5032SD-13.56MHZ-STD-CSY-1	NDK America, Inc.	NX3225SC	MHz Crystal	13.56MHz	±50ppm	4-SMD, No Lead	0.193" L x 0.122" W (4.90mm x 3.10mm)	0.039" (1.00mm)
NX3225SC-18.08M-STD-CRS-1	NDK America, Inc.	NX3225SC	MHz Crystal	18.08MHz	±50ppm	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)

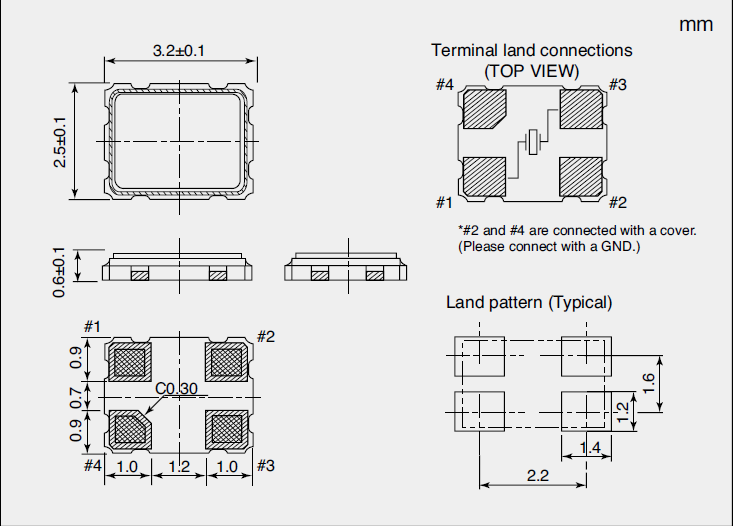

NX3225SC-3.2_2.5

NDK無源晶振產品列表：

NX3225SA GA GB GD SC

關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。

關于機械性沖擊

(1)從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。

(2)SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。

(3)請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。

NDK晶振,貼片晶振,NX3225SC晶振,NX3225SC-30.320M-EXS00A-CS03981晶振

NDK晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的。

過去NDK晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進。

NDK晶振集團將：金屬面晶振不論何時何地盡可能的進行源頭污染預防。為環境目標指標的建立與評審提供框架。通過充分利用或回收等方法實現對自然資源的保持。

NDK晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒?。進口石英晶振在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求。

NDK晶振,貼片晶振,NX3225SC晶振,NX3225SC-30.320M-EXS00A-CS03981晶振
