NX5032GA-8MHz-STD-CSU-1/8PF 50ppm -40+150/陶瓷2腳 車規耐高溫晶振
頻率：8MHZ-40MHZ

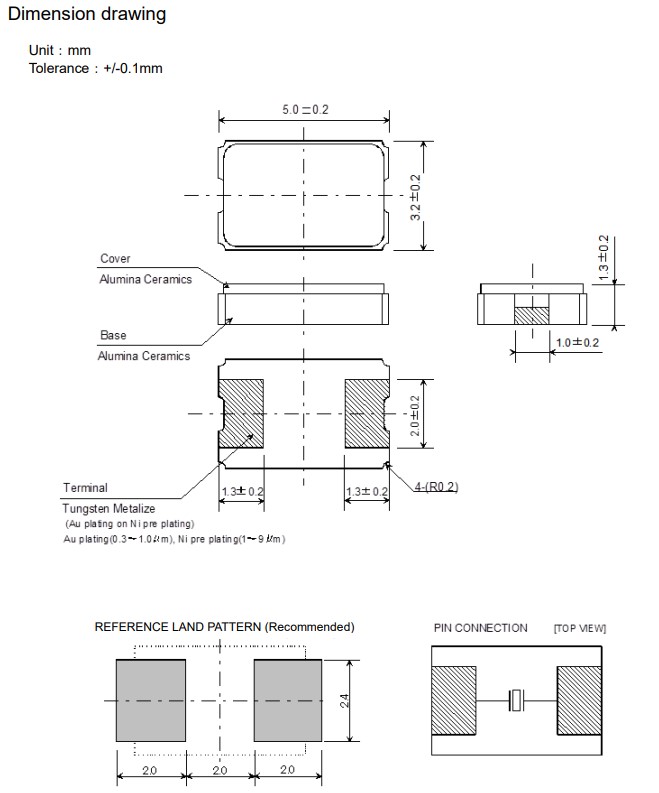

尺寸：5.0mm*3.2mm
NX5032GA-8MHz-STD-CSU-1/8PF 50ppm -40+150/陶瓷2腳 車規耐高溫晶振

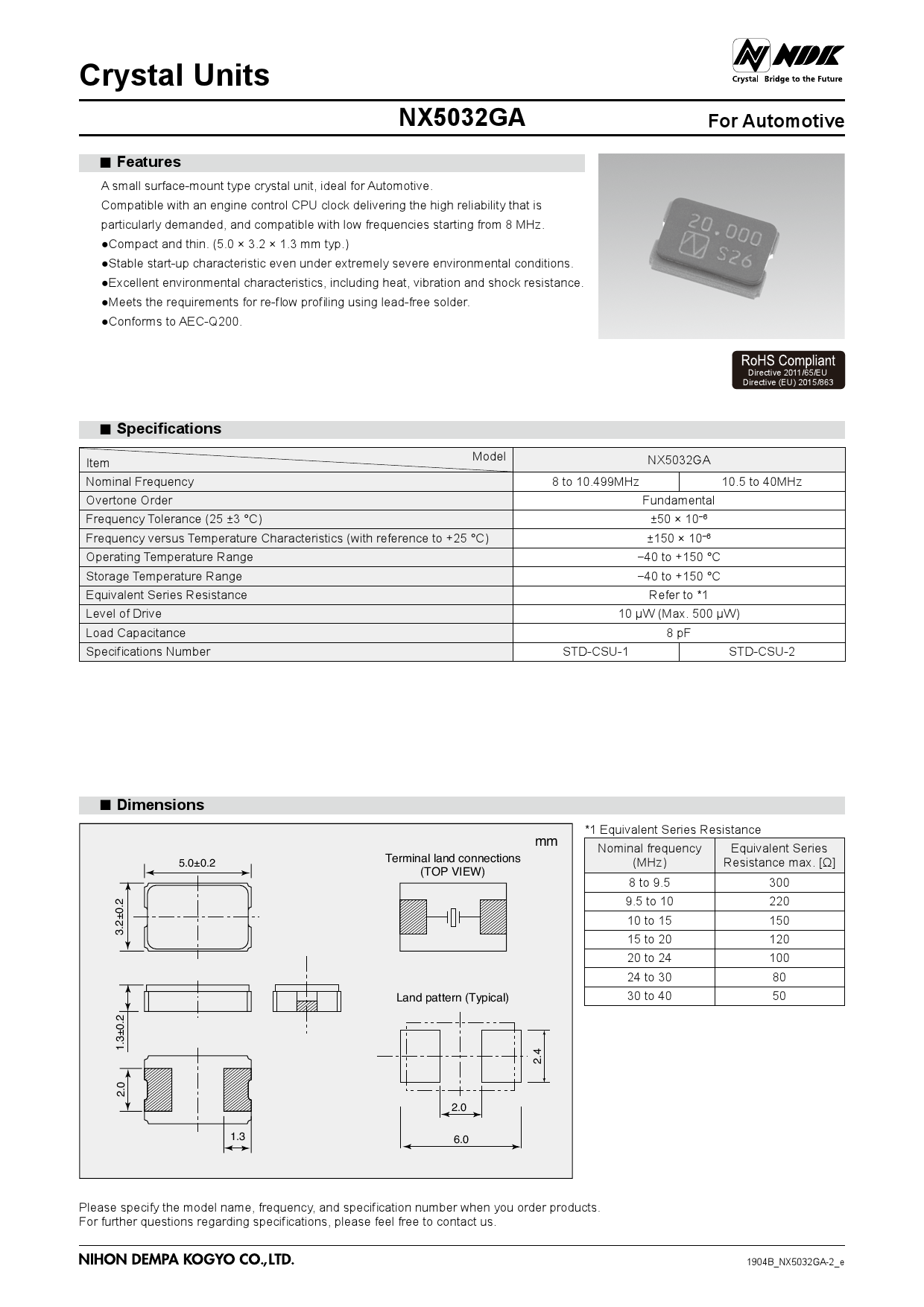

NX5032GA-標準（汽車）
日本電波株式會社NDK晶振應用
汽車設備特征
適用于汽車用途
的小型表面貼裝型晶體單元 可用于需要高可靠性
的發動機控制CPU時鐘 8MHz
的低頻 小型化薄型（典型值：5.0×3.2×1.3mm）
即使在極端惡劣的環境條件下
也能保持穩定的啟動特性 耐熱性和耐
沖擊性等優異的耐環境性能 回流溫度曲線（可用于無鉛焊接）
符合AEC-Q200
NX5032GA-標準（汽車）
日本電波株式會社NDK晶振應用
汽車設備特征
適用于汽車用途
的小型表面貼裝型晶體單元?可用于需要高可靠性
的發動機控制CPU時鐘?8MHz
的低頻?小型化薄型（典型值：5.0×3.2×1.3mm）
?即使在極端惡劣的環境條件下
也能保持穩定的啟動特性?耐熱性和耐
沖擊性等優異的耐環境性能?回流溫度曲線（可用于無鉛焊接）
?符合AEC-Q200 NX5032GA-8MHz-STD-CSU-1/8PF 50ppm -40+150/陶瓷2腳 車規耐高溫晶振

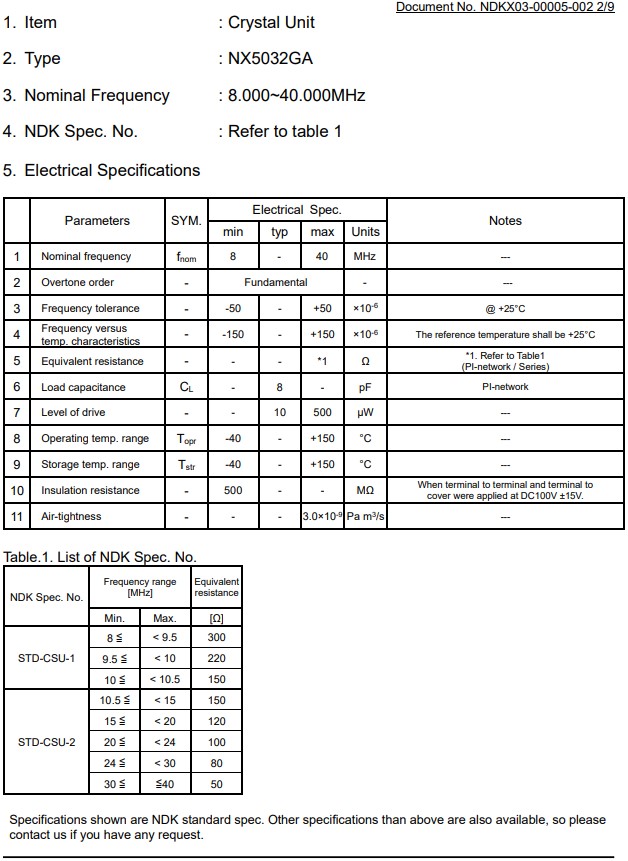

等效串聯電阻
標稱頻率
8 ≤ F < 10.5
10.5 ≤ F ≤ 40
MHz
包裝尺寸（長×寬×高）
-
5.0×3.2×1.3
mm
泛音順序
-
Fundamental
-
頻率公差 （@ +25°C）
-
±50
ppm
頻率溫度特性
（參考 +25°C）
-
±150
ppm
-
Max. 300 (8 ≤ F < 9.5MHz)
Max. 220 (9.5 ≤ F < 10.5MHz)
Max. 150 (10.5 ≤ F < 15MHz)
Max. 120 (15 ≤ F < 20MHz)
Max. 100 (20 ≤ F < 24MHz)
Max. 80 (24 ≤ F < 30MHz)
Max. 50 (30 ≤ F ≤ 40MHz
Ω
負載電容
CL
8
pF
驅動級別
-
10 (Max. 500)
μW
工作溫度范圍
Topr
-40 至 +150
°C
存儲溫度范圍
Tstr
-40 至 +150
°C
絕緣電阻
-
Min. 500
MΩ
氣密性
-
Max. 3.0ppb
Pa m3/s
規格編號
-
STD-CSU-1
STD-CSU-2
-
晶體單元是利用晶體的壓電效應的無源元件。
通過施加電壓，晶體中發生變換，并以振動的自然共振頻率振蕩高穩定性的頻率。
由深圳進口晶振代理商高品質合成石英晶體制成的NDK器件被許多需要高穩定性的汽車領域所采用。
NX5032GA-8MHz-STD-CSU-1/8PF 50ppm -40+150/陶瓷2腳 車規耐高溫晶振
NDK無源車規級晶振耐高溫產品列表：
NX5032GA-8MHz-STD-CSU-1/8PF 50ppm -40+150/陶瓷2腳 車規耐高溫晶振
|
型號 名稱 |
應用/ 特點 |
包裝 尺寸 （毫米） |
標稱 頻率 （兆赫） |
頻率 公差 （千米） |
頻率 溫度 特性 （ppm） |
工作 溫度范圍 （°C） |
RoHS | 無鉛 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NX1008AA |
標準 |
1.0×0.8×0.25 |
|
|
|
|
|||||||
|
NX1008AB |
超緊湊的尺寸 |
1.0×0.8×0.22 |
|
|
|
|
|
型號 名稱 |
應用/ 特點 |
包裝 尺寸 （毫米） |
標稱 頻率 （兆赫） |
頻率 公差 （千米） |
頻率 溫度 特性 （ppm） |
工作 溫度范圍 （°C） |
RoHS | 無鉛 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NX1210AB |
標準 |
1.2×1.0×0.25 |
|
|
|
|
|
型號 名稱 |
應用/ 特點 |
包裝 尺寸 （毫米） |
標稱 頻率 （兆赫） |
頻率 公差 （千米） |
頻率 溫度 特性 （ppm） |
工作 溫度范圍 （°C） |
RoHS | 無鉛 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NX1612SA |
標準 |
1.6×1.2×0.30 |
|
|
|
|
||||||
| NX1612SA |
標準（汽車） |
1.6×1.2×0.30 |
|
|
|
|
|
型號 名稱 |
應用/ 特點 |
包裝 尺寸 （毫米） |
標稱 頻率 （兆赫） |
頻率 公差 （千米） |
頻率 溫度 特性 （ppm） |
工作 溫度范圍 （°C） |
RoHS | 無鉛 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NX2016SA |
標準 |
2.0×1.6×0.45 |
|
|
|
|
||||||||
| NX2016GC |
汽車 |
2.0×1.6×0.70 |
|
|
|
|
||||||||
| NX2016SA |
標準（汽車） |
2.0×1.6×0.45 |
|
|
|
|
|
型號 名稱 |
應用/ 特點 |
包裝 尺寸 （毫米） |
標稱 頻率 （兆赫） |
頻率 公差 （千米） |
頻率 溫度 特性 （ppm） |
工作 溫度范圍 （°C） |
RoHS | 無鉛 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NX2520SA |
標準 |
2.5×2.0×0.50 |
|
|
|
|
|
型號 名稱 |
應用/ 特點 |
包裝 尺寸 （毫米） |
標稱 頻率 （兆赫） |
頻率 公差 （千米） |
頻率 溫度 特性 （ppm） |
工作 溫度范圍 （°C） |
RoHS | 無鉛 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NX3225SA |
標準 |
3.2×2.5×0.55 |
|
|
|
|
||||||
| NX3225SA |
標準（汽車） |
3.2×2.5×0.55 |
|
|
|
|
||||||
| NX3225GA |
標準 |
3.2×2.5×0.75 |
|
|
|
|
||||||
| NX3225GA |
標準（汽車） |
3.2×2.5×0.75 |
|
|
|
|
||||||
| NX3225GB |
汽車 |
3.2×2.5×0.75 |
|
|
|
|
||||||
| NX3225GD |
汽車 |
3.2 × 2.5 × 0.80 |
|
|
|
|
|
型號 名稱 |
應用/ 特點 |
包裝 尺寸 （毫米） |
標稱 頻率 （兆赫） |
頻率 公差 （千米） |
頻率 溫度 特性 （ppm） |
工作 溫度范圍 （°C） |
RoHS | 無鉛 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NX5032GA |
標準 |
5.0×3.2×1.3 |
|
|
|
|
|||||||||||||||||||
| NX5032GA |
標準（汽車） |
5.0×3.2×1.3 |
|
|
|
|
|||||||||||||||||||
|
型號 名稱 |
應用/ 特點 |
包裝 尺寸 （毫米） |
標稱 頻率 （兆赫） |
頻率 公差 （千米） |
頻率 溫度 特性 （ppm） |
工作 溫度范圍 （°C） |
RoHS | 無鉛 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NX8045GB |
標準 |
8.0×4.5×1.8 |
|
|
|
|
||||||||||||||||||||||
| NX8045GE |
汽車 |
8.0×4.5×2.0 |
|
|
|
|
||||||||||||||||||||||
| NX8045GB |
標準（汽車） |
8.0×4.5×1.8 |
|
|
|
|
||||||||||||||||||||||
|
型號 名稱 |
應用/ 特點 |
包裝 尺寸 （毫米） |
標稱 頻率 （兆赫） |
頻率 公差 （千米） |
頻率 溫度 特性 （ppm） |
工作 溫度范圍 （°C） |
RoHS | 無鉛 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AT-41 |
標準 |
11.05×4.7×3.68 |
|
|
|
|
||||||
| AT-41CD2 |
標準 |
11.4×4.7×4.2 |
|
|
|
|
||||||
| RC-8 |
高精密工業 |
15.60 天 ×4.80 |
|
|
--- |
|
||||||
| NC-18C |
高精密工業 |
11.45×5.00×13.46 |
|
|
--- |
|
