NDK晶振,貼片晶振,NX5032SA晶振,NX5032SA-13.000000MHZ-G1晶振

頻率：11.0592-40MHZ

尺寸：5.0*3.2mm

小型貼片石英晶體,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27876236

NDK晶振,貼片晶振,NX5032SA晶振,NX5032SA-13.000000MHZ-G1晶振,

小型表面貼片型SMD晶振,適合使用在汽車電子領域中,也是特別要求高的可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高的溫回流溫度曲線要求,符合AEC-Q200標準.

石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把石英晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。

NDK晶振規格	單位	晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	11.0592-40MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://ellentracy.cn
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

NDK無源貼片晶振編碼列表：

Manufacturer Part Number 原廠編碼	Manufacturer廠家	Series 型號	Type 系列	Frequency	Frequency Stability頻率穩定度	Package / Case 包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
NX5032GC-16MHZ-STD-CSK-6	NDK America, Inc.	NX5032GC	MHz Crystal	16MHz	±15ppm	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
NX5032GC-16MHZ-STD-CSK-6	NDK America, Inc.	NX5032GC	MHz Crystal	16MHz	±15ppm	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
NX5032GC-16MHZ-STD-CSK-6	NDK America, Inc.	NX5032GC	MHz Crystal	16MHz	±15ppm	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
NX5032GC-12MHZ-STD-CSK-6	NDK America, Inc.	NX5032GC	MHz Crystal	12MHz	±15ppm	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
NX5032GC-12MHZ-STD-CSK-6	NDK America, Inc.	NX5032GC	MHz Crystal	12MHz	±15ppm	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
NX5032GC-12MHZ-STD-CSK-6	NDK America, Inc.	NX5032GC	MHz Crystal	12MHz	±15ppm	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
NX5032SA-13.000000MHZ-G1	NDK America, Inc.	NX5032SA	MHz Crystal	13MHz	±10ppm	4-SMD, No Lead	0.193" L x 0.122" W (4.90mm x 3.10mm)	0.033" (0.85mm)

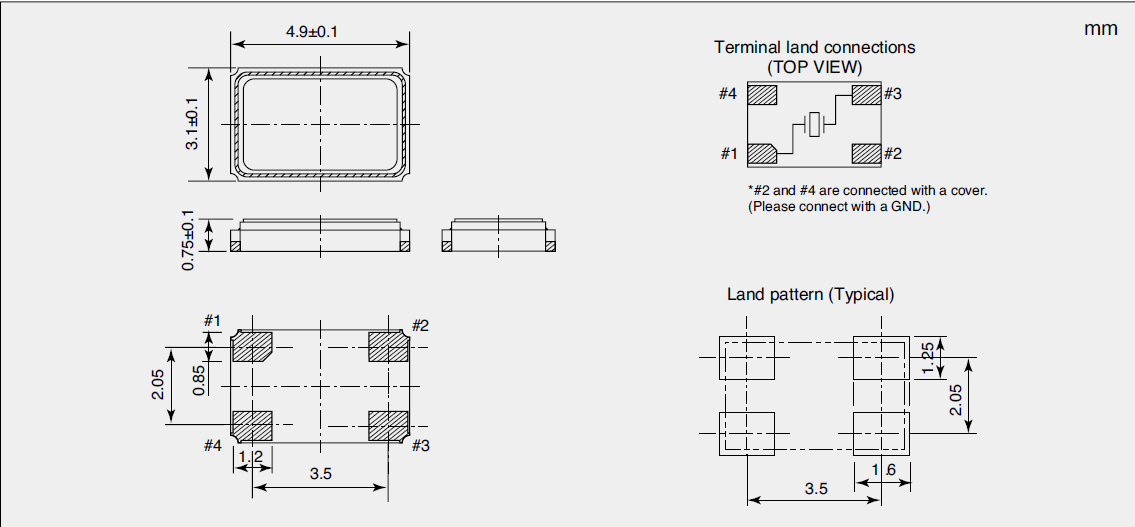

NX5032SA-5.0_3.2

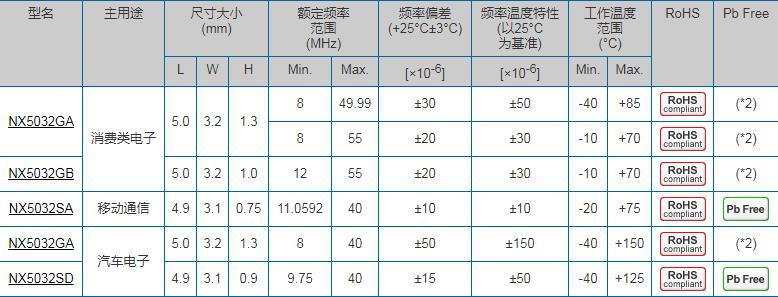

NDK無源晶振產品列表：

NX5032

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。

4：粘合劑

請勿使用可能導致石英有源晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。

NDK晶振,貼片晶振,NX5032SA晶振,NX5032SA-13.000000MHZ-G1晶振

NDK晶振通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環?；顒?把降低小型體積5032晶振環境負荷作為一種顧客價值提供給顧客。

創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動。

NDK晶振不僅遵守與環保相關的法規、5032SMD晶振條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環?；顒觼眍A(yù)防污染。

NDK晶振,貼片晶振,NX5032SA晶振,NX5032SA-13.000000MHZ-G1晶振

深圳市兆現電子有限公司
聯系人：龔成

電話：0755--27876236
QQ：769468702
手機：13590198504
郵箱:[email protected]
網站:http://ellentracy.cn
