當前位置：首頁 » 日產晶振 » NDK晶振 » NDK晶振,貼片晶振,NX8045GB晶振,NX8045GB-8.000000MHZ晶振

prevnext

NDK晶振,貼片晶振,NX8045GB晶振,NX8045GB-8.000000MHZ晶振

頻率：4-40MHZ

尺寸：8.0*4.5mm

貼片晶振本身體積小,薄型石英晶體諧振器,特別適用于有目前快速發展的電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷晶振（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高的溫回流焊曲線特性.

訂購熱線：0755-27876236

NDK晶振,貼片晶振,NX8045GB晶振,NX8045GB-8.000000MHZ晶振,為什么越來越多的晶體企業都著手向汽車電子市場進軍呢,然而汽車電子的要求也比科技數碼產品高的的多,特別是耐溫這塊,都有一定的要求值,比如：8045mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高的信賴性適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高的溫回流溫度曲線要求,符合AEC-Q200標準.

超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.002mm內，由于四腳金屬面貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用

NDK晶振規格	單位	晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	4-40MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-10°C ～ +70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://ellentracy.cn
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

NDK無源貼片晶振編碼列表：

Manufacturer Part Number 原廠編碼	Manufacturer廠家	Series 型號	Type 系列	Frequency	Frequency Stability頻率穩定度	Package / Case 包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
NX8045GB-8.000000MHZ	NDK America, Inc.	NX8045GB	MHz Crystal	8MHz	±50ppm	2-SMD, No Lead	0.315" L x 0.177" W (8.00mm x 4.50mm)	0.079" (2.00mm)
NX8045GB-8.000000MHZ	NDK America, Inc.	NX8045GB	MHz Crystal	8MHz	±50ppm	2-SMD, No Lead	0.315" L x 0.177" W (8.00mm x 4.50mm)	0.079" (2.00mm)
NX8045GB-8.000000MHZ	NDK America, Inc.	NX8045GB	MHz Crystal	8MHz	±50ppm	2-SMD, No Lead	0.315" L x 0.177" W (8.00mm x 4.50mm)	0.079" (2.00mm)
NX8045GB-12.000000MHZ	NDK America, Inc.	NX8045GB	MHz Crystal	12MHz	±50ppm	2-SMD, No Lead	0.315" L x 0.177" W (8.00mm x 4.50mm)	0.079" (2.00mm)
NX8045GB-12.000000MHZ	NDK America, Inc.	NX8045GB	MHz Crystal	12MHz	±50ppm	2-SMD, No Lead	0.315" L x 0.177" W (8.00mm x 4.50mm)	0.079" (2.00mm)
NX8045GB-12.000000MHZ	NDK America, Inc.	NX8045GB	MHz Crystal	12MHz	±50ppm	2-SMD, No Lead	0.315" L x 0.177" W (8.00mm x 4.50mm)	0.079" (2.00mm)
NX8045GB-5MHZ-STD-CSF-3	NDK America, Inc.	NX8045GB	MHz Crystal	5MHz	±30ppm	2-SMD, No Lead	0.315" L x 0.177" W (8.00mm x 4.50mm)	0.079" (2.00mm)
NX8045GB-5MHZ-STD-CSF-3	NDK America, Inc.	NX8045GB	MHz Crystal	5MHz	±30ppm	2-SMD, No Lead	0.315" L x 0.177" W (8.00mm x 4.50mm)	0.079" (2.00mm)

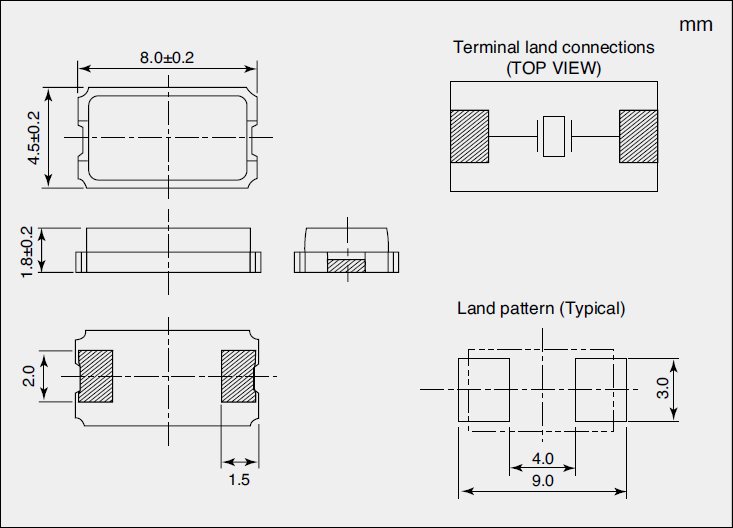

NX8045GB_8.0_4.5

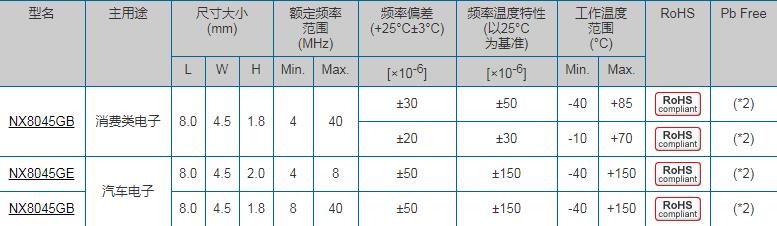

NDK無源晶振產品列表：

NX8045GB

1.晶振產品使用每種產品時,請?jiān)?b>石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。

2.晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

3.機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管無源晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
