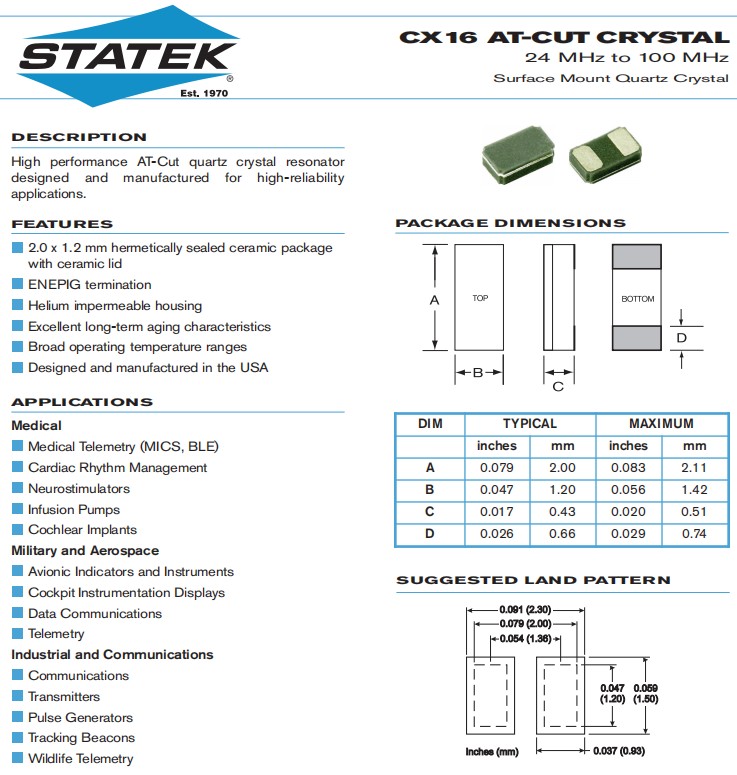

Statek歐美晶振,CX16小體積2012mm晶振,CX16SCSM1-24.0M,30/10/S,3pF無源晶振
頻率:24MHz~100MHz

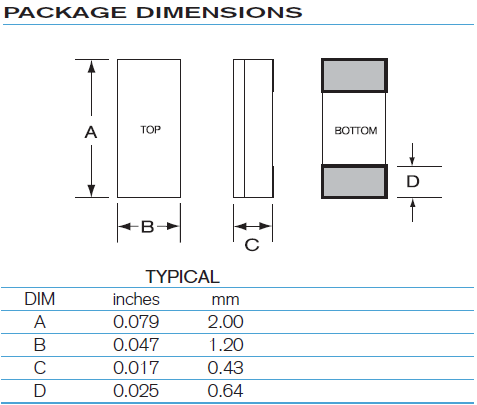

尺寸:2.0x1.2mm
Statek歐美晶振,CX16小體積2012mm晶振,CX16SCSM1-24.0M,30/10/S,3pF無源晶振,CX16是一種高性能石英晶體,無源晶振,為高可靠性應用而設計和制造的高性能AT切割石英晶體諧振器。2012mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
STATEK晶振公司在1970年開創了石英晶體,時鐘振蕩器的微小型技術,給頻率控制行業帶來了革命性的變化.時至今日Statek公司依舊注重品質,專注服務不斷改進,致力于研發生產超薄,超小型石英晶振,貼片晶振,石英晶體,有源振蕩器,溫補晶體振蕩器以及傳感器等器件,產品均在美國研發設計,制造,檢測.
STATEK晶振將水晶放置玻璃封裝以及陶瓷蓋封裝內,人造水晶相較于其他使用機械生產的水晶要小的多.所生產水晶元件具有領先優勢,具有以下特點:高穩定性,頻率精準,保存溫度范圍廣,抗老化性能強等特點.Statek石英晶振,石英晶體諧振器,晶體振蕩器具有小型化,低功耗,優秀的耐沖擊性,抗氧化性佳等特點.廣泛使用于全球GPS定位系統,WLAN網絡產品,網絡控制器,無線基站,程控交換設備,精密儀器,GPS衛星,汽車應用,計算機,全球GPS定位系統,無線通訊,數碼產品等等.
Statek晶振公司是設計和制造高可靠頻率控制產品的領導者,研發生產低相位低抖動石英晶體振蕩器.以前要實現卓越的高系統性能需要消耗大量的石英晶體振蕩器,這對于很多應用領域而言是筆不小的開銷,因為空間上和電力方面都比較耗資源.為了實現客戶低消耗高收益的作業,Statek晶振公司提供了高精度,低噪音,低相位,低功耗,低抖動石英晶振,石英晶體振蕩器.
Statek石英晶體振蕩器低消耗低電流只需3.2~2.5mm,頻率范圍從20MHZ~50MHZ可供選擇,電壓范圍在1.8V~3.3V之間,在產品中使用的工作溫度范圍廣-55°C+125°C.并且具有超強的耐沖擊性能,可用于軍工產品,軍事領域.
Statek晶振公司擁有先進的壓電石英晶體晶振、有源晶體工藝,精湛的技術以及掌握了各種操作模式中所有機械幾何形狀的石英諧振器的專業知識.以及先進的生產設備和測試儀器,采用IS09002質量管理體系進行生產、技術管理,能及時為晶振用戶提供更好的服務.
Fundamental Frequency | 24.0 MHz | 32.0 MHz | 48.0 MHz |
Motional Resitance R1 (Ω) | 45 | 45 | 30 |
Motional Capacitance C1 (fF) | 1.6 | 1.8 | 2.3 |
Quality Factor Q | 90,000 | 60,000 | 50,000 |
Shunt Capacitance C0 (pF) | 0.7 | 0.8 | 0.8 |
Calibration Tolerance1 | ±50 ppm to ±10 ppm | ||
Load Capacitance | Customer specified (9 pF standard) | ||
Drive Level | 100 µW MAX | ||
Frequency-Temperature Stability1,2,3 | ±50 ppm to ±10 ppm (Commercial) | ||
±50 ppm to ±20 ppm (Industrial) | |||
±50 ppm to ±30 ppm (Military) | |||
Aging, First Year4 | 3 ppm MAX | ||
Shock Survival | 5,000 g, 0.3 ms, 1/2 sine | ||
Vibration Survival5 | 20 g, 10-2,000 Hz swept sine | ||
Operating Temperature Range3 | -10°C to +70°C (Commercial) | ||
-40°C to +85°C (Industrial) | |||
-55°C to +125°C (Military) | |||
Storage Temperature Range3 | -55°C to +125°C | ||
Max Process Temperature | 260°C for 20 seconds | ||
Moisture Sensitivity Level (MSL) | This component is hermetically sealed and is not moisture sensitive. |
Statek歐美晶振,CX16小體積2012mm晶振,CX16SCSM1-24.0M,30/10/S,3pF無源晶振
自動安裝時的沖擊:
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶體產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂)。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
Statek歐美晶振,CX16小體積2012mm晶振,CX16SCSM1-24.0M,30/10/S,3pF無源晶振
STATEK晶振公司的目標是保證石英晶振,貼片晶振,晶體振蕩器,有源晶振產品繼續滿足客戶要求的同時對環境的影響降到最小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改進.
STATEK晶振承諾保護環境,重視員工、客戶和公眾的健康和安全.我們從事任何活動,都要以注重安全和環保方式,并考慮到生態系統的復雜性和相關性.
建立目標指標、監測程序,利用最好的管理手段,應用節約成本的技術,持續改進我們的環境表現.我們承諾采取積極的、預防性的戰略管理來對自然環境和地方社區的影響最小化.
STATEK晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.
STATEK晶振運用ISO14001環境管理系統進行環境管理,盡最大可能減小晶體振蕩器,有源晶振,壓電石英晶體,石英水晶振蕩子業務活動對環境造成的負擔,并通過業務發展推進環境改善.
STATEK晶振公司在“制造、使用、有效利用、再利用”這樣一個石英水晶振蕩子,壓電石英晶體、有源晶體、石英晶振產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
