Statek美國晶振,CX18通信晶振,CX18SCSM1-50.0M,50/50/I,3pF晶振

頻率：30MHz~100MHz

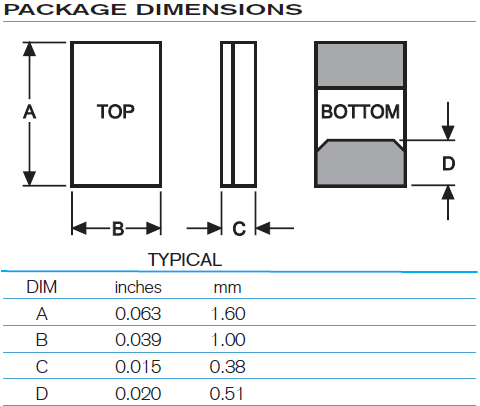

尺寸：1.6x1.0mm

1610mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

訂購熱線：0755-27876236

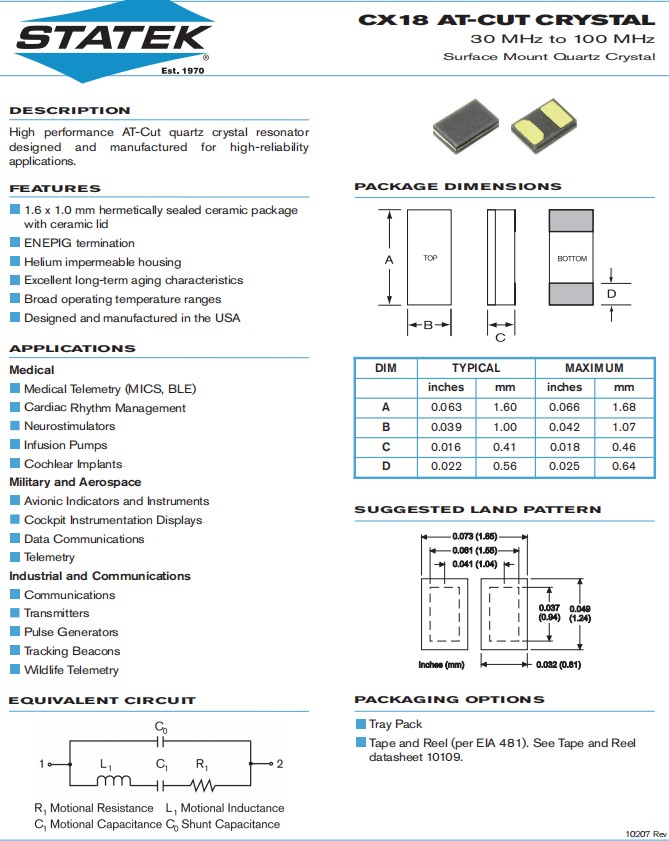

Statek美國晶振,CX18通信晶振,CX18SCSM1-50.0M,50/50/I,3pF晶振，CX18系列1610mm超小型晶振為高可靠性應用而設計和制造的高性能AT切割石英晶體諧振器。特點: 1.6x1.0mm毫米密封陶瓷封裝，帶陶瓷蓋ENEPIG終端氦不可滲透外殼出色的長期老化特性寬工作溫度范圍，在美國設計和制造，應用: 醫學的，醫療遙測技術(多指標類集調查，BLE) 心律管理神經刺激器輸液泵人工耳蝸軍事和航空航天航空電子指示器和儀表駕駛艙儀表顯示器數據通信遙感勘測 工業和通信通信發射機 脈沖發生器跟蹤信標 野生動物遙測技術.

STATEK晶振公司在1970年開創了石英晶體,時鐘振蕩器的微小型技術,給頻率控制行業帶來了革命性的變化.時至今日Statek公司依舊注重品質,專注服務不斷改進,致力于研發生產超薄,超小型石英晶振,貼片晶振,石英晶體,有源振蕩器,溫補晶體振蕩器以及傳感器等器件,產品均在美國研發設計,制造,檢測.

STATEK晶振將水晶放置玻璃封裝以及陶瓷蓋封裝內,人造水晶相較于其他使用機械生產的水晶要小的多.所生產水晶元件具有領先優勢,具有以下特點：高穩定性,頻率精準,保存溫度范圍廣,抗老化性能強等特點.Statek石英晶振，石英晶體諧振器，晶體振蕩器具有小型化,低功耗,優秀的耐沖擊性,抗氧化性佳等特點.廣泛使用于全球GPS定位系統,WLAN網絡產品,網絡控制器,無線基站,程控交換設備,精密儀器,GPS衛星,汽車應用,計算機,全球GPS定位系統,無線通訊,數碼產品等等.

Statek晶振公司是設計和制造高可靠頻率控制產品的領導者,研發生產低相位低抖動石英晶體振蕩器.以前要實現卓越的高系統性能需要消耗大量的石英晶體振蕩器,這對于很多應用領域而言是筆不小的開銷,因?yàn)榭臻g上和電力方面都比較耗資源.為了實現客戶低消耗高收益的作業,Statek晶振公司提供了高精度,低噪音,低相位,低功耗,低抖動石英晶振,石英晶體振蕩器.

Statek石英晶體振蕩器低消耗低電流只需3.2~2.5mm,頻率范圍從20MHZ~50MHZ可供選擇,電壓范圍在1.8V~3.3V之間,在產品中使用的工作溫度范圍廣-55°C+125°C.并且具有超強的耐沖擊性能,可用于軍工產品,軍事領域.

Statek晶振公司擁有先進的壓電石英晶體晶振、有源晶體工藝,精湛的技術以及掌握了各種操作模式中所有機械幾何形狀的石英諧振器的專業知識.以及先進的生產設備和測試儀器,采用IS09002質量管理體系進行生產、技術管理,能及時為晶振用戶提供更好的服務.

Fundamental Frequency	32.0 MHz	49.0 MHz
Motional Resitance R1 (Ω)	60	45
Motional Capacitance C1 (fF)	1	1.2
Quality Factor Q	80,000	60,000
Shunt Capacitance C0 (pF)	0.5	0.5
Calibration Tolerance1	±50 ppm to ±10 ppm
Load Capacitance	Customer specified (9 pF standard)
Drive Level	100 µW MAX
Frequency-Temperature Stability1,2,3	±50 ppm to ±10 ppm (Commercial)
	±50 ppm to ±20 ppm (Industrial)
	±50 ppm to ±30 ppm (Military)
Aging, First Year4	3 ppm MAX
Shock Survival	5,000 g, 0.3 ms, 1/2 sine
Vibration Survival5	20 g, 10-2,000 Hz swept sine
Operating Temperature Range3	-10°C to +70°C (Commercial)
	-40°C to +85°C (Industrial)
	-55°C to +125°C (Military)
Storage Temperature Range3	-55°C to +125°C
Max Process Temperature	260°C for 20 seconds
Moisture Sensitivity Level (MSL)	This component is hermetically sealed and is not moisture sensitive.

Statek美國晶振,CX18通信晶振,CX18SCSM1-50.0M,50/50/I,3pF晶振

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶體產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
