Statek斯塔克晶振,CXOQ小體積2520mm晶振,CXOQHG4FSNSM3-32.0M,100/100/I晶振
頻率:16kHz~100MHz

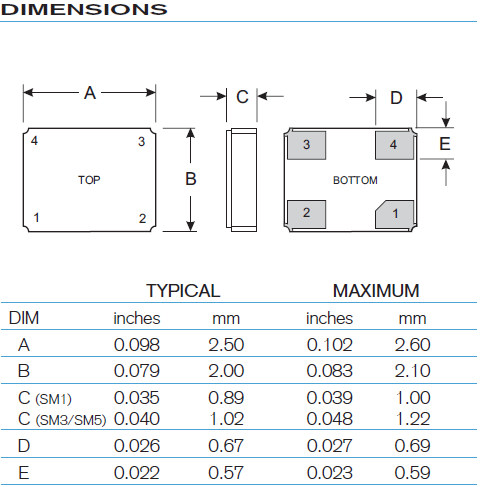

尺寸:2.5x2.0mm

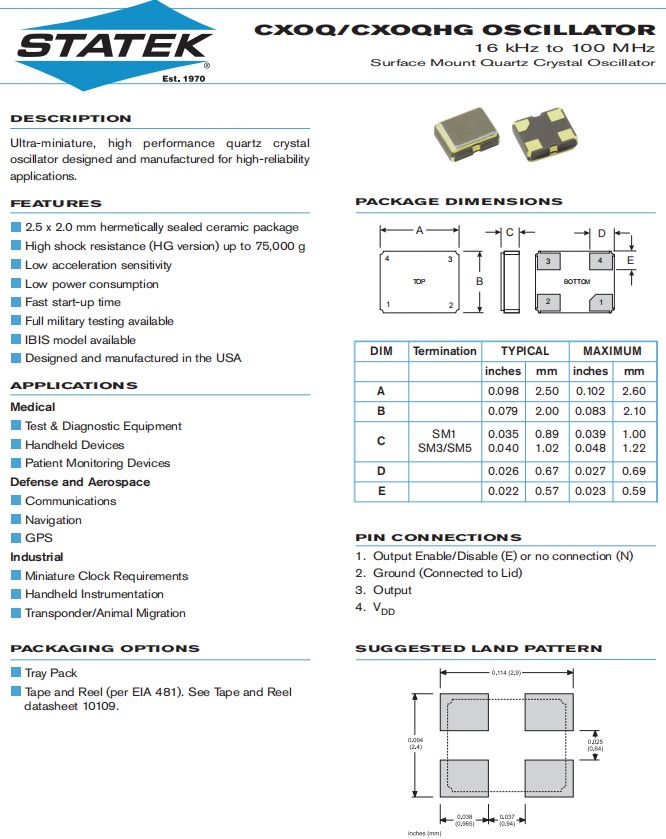

Statek斯塔克晶振,CXOQ小體積2520mm晶振,CXOQHG4FSNSM3-32.0M,100/100/I晶振,CXOQ系列為高可靠性應用而設計和制造的超小型高性能石英晶體振蕩器。特點: 小體積尺寸2.5x2.0毫米密封陶瓷封裝 高抗沖擊(汞版本)高達75,000克 低加速靈敏度 低功耗 快速啟動時間 提供全面的軍事測試 提供IBIS模型 在美國設計和制造,應用于: 醫學的 測試和診斷設備 手持設備 患者監護設備 國防和航空航天 通信 航行 全球(衛星)定位系統 產業的 微型時鐘要求 手持式儀器 應答器/動物遷移.
Statek晶振公司在1970年開創了石英晶體,時鐘振蕩器的微小型技術,給頻率控制行業帶來了革命性的變化.時至今日Statek公司依舊注重品質,專注服務不斷改進,致力于研發生產超薄,超小型晶振,貼片晶振,石英晶體,有源晶振,溫補晶體振蕩器以及傳感器等器件,產品均在美國研發設計,制造,檢測.
Statek晶振將水晶放置玻璃封裝以及陶瓷蓋封裝內,人造水晶相較于其他使用機械生產的水晶要小的多.所生產水晶元件具有領先優勢,具有以下特點:高穩定性,頻率精準,保存溫度范圍廣,抗老化性能強等特點.Statek石英晶振,晶體振蕩器具有小型化,低功耗,優秀的耐沖擊性,抗氧化性佳等特點.廣泛使用于全球GPS定位系統,WLAN網絡產品,網絡控制器,無線基站,程控交換設備,精密儀器,GPS衛星,汽車應用,計算機,全球GPS定位系統,無線通訊,數碼產品等等.
Statek晶振公司是設計和制造高可靠頻率控制產品的領導者,研發生產低相位低抖動石英晶體振蕩器.以前要實現卓越的高系統性能需要消耗大量的石英晶體振蕩器,這對于很多應用領域而言是筆不小的開銷,因為空間上和電力方面都比較耗資源.為了實現客戶低消耗高收益的作業,Statek晶振公司提供了高精度,低噪音,低相位,低功耗,低抖動石英晶振,石英晶體振蕩器.
Statek石英晶體振蕩器低消耗低電流只需3.2~2.5mm,頻率范圍從20MHZ~50MHZ可供選擇,電壓范圍在1.8V~3.3V之間,在產品中使用的工作溫度范圍廣-55°C+125°C.并且具有超強的耐沖擊性能,可用于軍工產品,軍事領域.
Statek晶振公司擁有先進的壓電石英晶振、有源晶體工藝,精湛的技術以及掌握了各種操作模式中所有機械幾何形狀的石英諧振器的專業知識.以及先進的生產設備和測試儀器,采用IS09002質量管理體系進行生產、技術管理,能及時為晶振用戶提供更好的服務.
1.8V
0.115
3.3V
0.125
24 MHz
32 MHz
50 MHz
1.8V
1.5
2.0
3.0
3.3V
3.0
3.0
6.0
Frequency1
32.768 kHz
400 kHz to 100 MHz
Supply Voltage
1.8 V to 5.0 V ±10%
1.8 V to 5.0 V ±10%
Calibration Tolerance2
±100 ppm to ±25 ppm
Frequency-Temperature Stability3,4
±50 ppm to ±10 ppm (Commercial)
±100 ppm to ±20 ppm (Industrial)
±100 ppm to ±30 ppm (Military)
Typical Supply Current (mA)
Output Load (CMOS)5
15 pF
Start-up Time (ms)
1 MAX
5 MAX
Rise/Fall Time (ns)6
14 MAX
6 MAX
Duty Cycle
45% MIN 55% MAX
Aging, First Year
3 ppm MAX
Shock Survival
STD: 5,000 g, 0.3 ms, 1/2 sine
HG: Up to 75,000 g, 0.5 ms, 1/2 sine
Vibration Survival7
20 g, 10-2,000 Hz swept sine
Operating Temperature Range4
-10°C to +70°C (Commercial)
-40°C to +85°C (Industrial)
-55°C to +125°C (Military)
Storage Temperature Range4
-55°C to +125°C
Max Process Temperature
260°C for 20 seconds
Max Supply Voltage VDD8
-0.3 V to 7.0 V
-0.5 V to 7.0 V
Moisture Sensitivity Level (MSL)
This product is hermetically sealed and is not moisture sensitive.
Statek斯塔克晶振,CXOQ小體積2520mm晶振,CXOQHG4FSNSM3-32.0M,100/100/I晶振
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如:失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性:
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
Statek斯塔克晶振,CXOQ小體積2520mm晶振,CXOQHG4FSNSM3-32.0M,100/100/I晶振
STATEK晶振公司的目標是保證石英晶振,貼片晶振,晶體振蕩器,有源晶振產品繼續滿足客戶要求的同時對環境的影響降到最小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改進.
STATEK晶振承諾保護環境,重視員工、客戶和公眾的健康和安全.我們從事任何活動,都要以注重安全和環保方式,并考慮到生態系統的復雜性和相關性.
建立目標指標、監測程序,利用最好的管理手段,應用節約成本的技術,持續改進我們的環境表現.我們承諾采取積極的、預防性的戰略管理來對自然環境和地方社區的影響最小化.
Statek晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.運用ISO14001環境管理系統進行環境管理,盡最大可能減小晶體振蕩器,有源晶振,壓電石英晶體,石英水晶振蕩子業務活動對環境造成的負擔,并通過業務發展推進環境改善.
STATEK晶振公司在“制造、使用、有效利用、再利用”這樣一個石英水晶振蕩子,壓電石英晶體、有源晶體、石英晶振產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
