TXC晶振,差分晶振,BG晶振
頻率:75-700MHZ

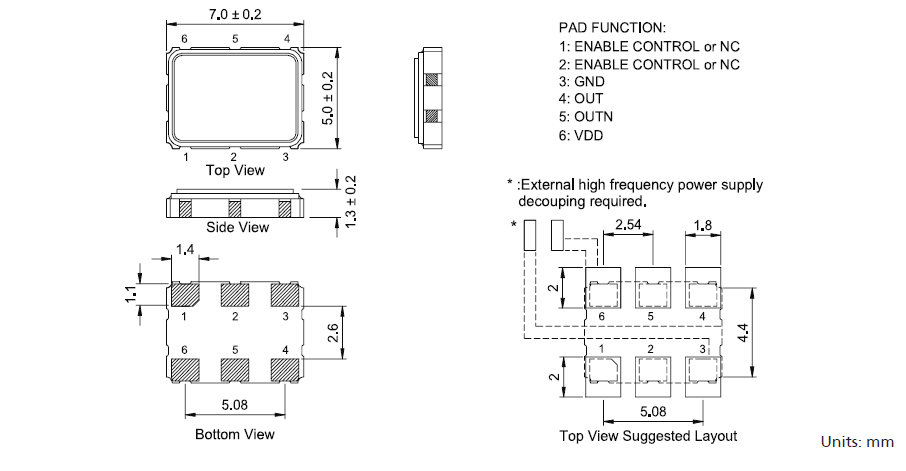

尺寸:7.0*5.0mm
根據需要采用不同輸出。(HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等)每種差分晶振輸出類型都有它的獨特波形特性和用途。應該關注三態或互補輸出的要求。對稱性、上升和下降時間以及邏輯電平對某些應用來說也要作出規定,根據客戶需要我們可以幫助客戶選擇合適的晶振類型型。
型號 |
符號 |
參數 |
輸出規格 |
- |
LVDS |
輸出頻率范圍 |
fo |
75-700MHz |
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
保存溫度范圍 |
T_stg |
-40-+85℃ |
運行溫度范圍 |
T_use |
-10-+70℃ ,-40-+85℃ |
消耗電流 |
ICC |
20mA max. |
待機時電流(#1引腳"L") |
I_std |
10μA max. |
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
波形對稱 |
SYM |
45-55% [at outputs cross point] |
0電平電壓 |
VOL |
- |
1電平電壓 |
VOH |
- |
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=|VOD1VOD2|] |
補償電壓 |
VOS |
1.125-1.375V |
補償電壓誤差 |
⊿VOS |
50mV |
交叉點電壓 |
Vcr |
- |
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
輸出禁用時間 |
tPLZ |
200ns |
輸出使能時間 |
tPZL |
2ms |
周期抖動(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
總抖動(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
請測量使用示波器或頻率計數器石英晶振的兩個端子的信號,如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的(例如超過+/-200ppm的),請按照步驟2-3步驟2-5。
The formula for Capacitances versus Frequency is as following:
該公式的電容與頻率是如下:
FL = FR * (1 + C1 / 2 * (C0 + CL) ) where
如果由頻率計數器測量的頻率比目標頻率高,要增加貼片晶振的電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后,諧振點的調整。如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進:
方法1:降低產品線路外部電容(Cd和CG)的值,并通過晶體具有較低負載電容(CL)。
方法2:采用小電阻(RR)的晶體。
方法3:使用鎘和CG的不等價的設計。
我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本,保證安全。請用頻率計數器來測量所述有源晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率。請采用晶振具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大。
TXC晶振,差分晶振,BG晶振臺灣TXC晶振本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,金屬面晶振同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。
臺灣TXC晶振公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,LVDS輸出石英晶體振蕩器于2004年通過SONY 綠色伙伴(Green Partner)驗證.
臺灣TXC晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、7050mm差分振蕩器確保工作場所安全、實施員工健康管理’一直是TXC晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
