TXC晶振,差分晶振,BX晶振
頻率:25-200MHZ

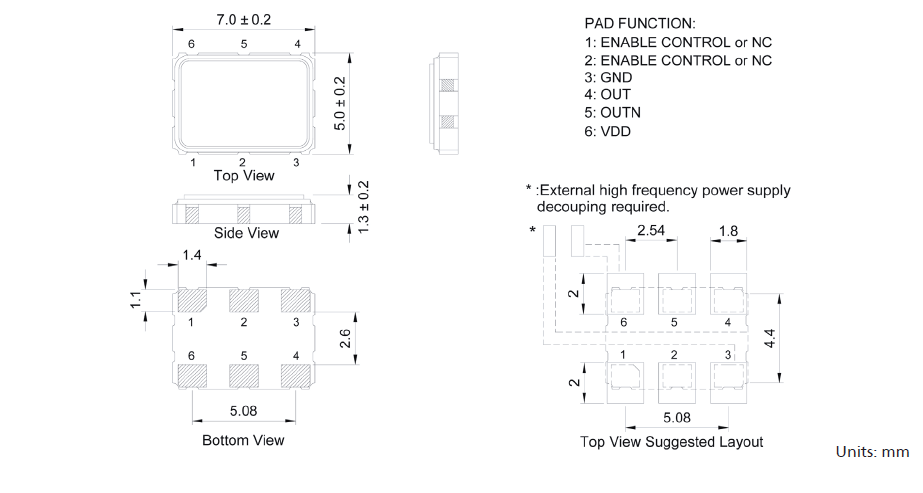

尺寸:7.0*5.0mm
相位噪聲和抖動是對同一種現象的兩種不同的定量方式,是對短期穩定度的真實度量。石英晶體振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能。采用鎖相環合成器產生輸出頻率的石英晶體振蕩器比采用非鎖相環技術的振蕩器一般呈現較差的相位噪聲性能。但相對的,臺產晶振擁有好的相位噪聲和抖動的同時振蕩器的設計復雜,體積大,頻率低,造價高。實際上相位噪聲和抖動是短期頻率穩定度的度量,所以一般越高端的晶振,即頻穩越好的晶振,這些指標也相應越好。
型號 |
符號 |
參數 |
輸出規格 |
- |
HCSL |
輸出頻率范圍 |
fo |
25-200MHz |
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
保存溫度范圍 |
T_stg |
-40-+85℃ |
運行溫度范圍 |
T_use |
-10-+70℃ ,-40-+85℃ |
消耗電流 |
ICC |
20mA max. |
待機時電流(#1引腳"L") |
I_std |
10μA max. |
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
波形對稱 |
SYM |
45-55% [at outputs cross point] |
0電平電壓 |
VOL |
- |
1電平電壓 |
VOH |
- |
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=|VOD1VOD2|] |
補償電壓 |
VOS |
1.125-1.375V |
補償電壓誤差 |
⊿VOS |
50mV |
交叉點電壓 |
Vcr |
- |
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
輸出禁用時間 |
tPLZ |
200ns |
輸出使能時間 |
tPZL |
2ms |
周期抖動(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
總抖動(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法:
調整外部電容,Cd和CG的值。
如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL(或Cd以及C 8的值),以降低頻率到我們的目標頻率,反之亦然。
可以采用不同負載電容(CL)的晶振試用。
試用晶振具有較低電容若頻率比目標頻率超高很多的話。
請檢查波形幅度是否是正?;虿皇褂檬静ㄆ鳎_的電容是通過和頻率調節到目標之后。根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率(較低的外部電容,并采用低電容的晶體)的情況。
頻率輸出頻率的目標只有三分之一。
TCXO晶振具有多種振動模式,如基頻, 3次泛音,5次泛音等等。當基頻模式應用時,晶振的電阻是最低的,這意味著它是最簡單的石英晶體振蕩器。當?shù)谌{(diào)模式被應用,一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式。因此,如果頻率是只有三分之一的目標頻率時,要檢查是否放大處理電路被施加或它的設定值就足夠了,因為電路的環境適合于基本模式,而不是第三次泛音調模式。
該電路可能不振蕩,如果放大電路不施加或它的設定值是不足夠的。
TXC晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾。有源晶振同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。
重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.貼片型石英晶體振蕩器于2004年通過SONY 綠色伙伴(Green Partner)驗證.將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中。
加強污染防治,減少現有的污染廢棄物以及在未來生產制造中所產生的污染.臺灣TXC晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、HCSL輸出7050振蕩器確保工作場所安全、實施員工健康管理’一直是TXC晶體努力的方向。
