TXC晶振,壓控晶振,BJ晶振,BJA5670001晶振
頻率:50-200MHZ

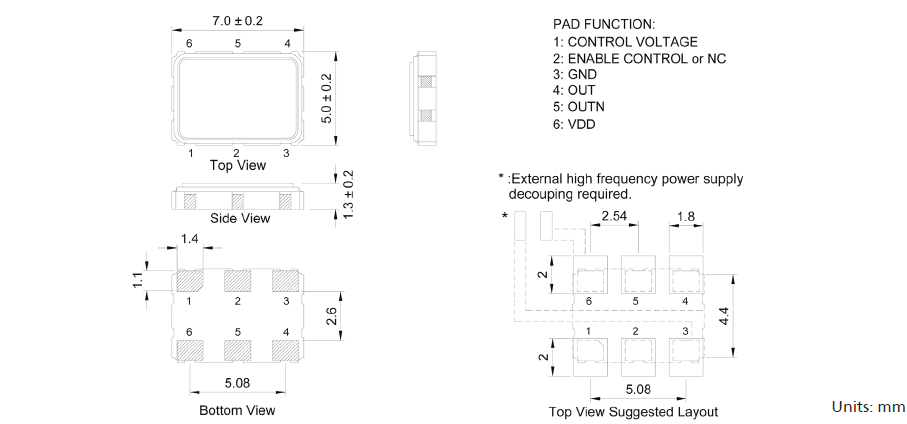

尺寸:7.0*5.0mm
隨著時間的推移,頻率值隨著晶振變化的大小,有年老化和日老化兩種指標。高精度恒溫晶振(OCXO)可以達到10-8 ppm/年。以上是選型時工程師應考慮的晶振參數,前5個參數一般就能選出相對應的石英晶振型號。其中最重要的指標是晶振頻率穩定度。所謂高端,就是臺產晶振頻率穩定度非常好的晶振。隨著技術的發展,對高端晶振的需求會日益增加。我們的恒溫晶振(OCXO)頻率穩定性可以達到10-9級別
項目
符號
規格說明
條件
輸出頻率范圍
f0
50-200 MHz
請聯系我們以便獲取其它可用頻率的相關信息
電源電壓
VCC
3.3V
請聯系我們以了解更多相關信息
儲存溫度
T_stg
-55℃ to +125℃
裸存
工作溫度
T_use
G: -40℃ to +85℃
請聯系我們查看更多資料http://ellentracy.cn
H: -10℃ to +70℃
頻率穩定度
f_tol
J: ±50 × 10-6
L: ±100 × 10-6
T: ±150 × 10-6
功耗
ICC
3.5 mA Max.
無負載條件、最大工作頻率
待機電流
I_std
3.3μA Max.
ST=GND
占空比
SYM
45 % to 55 %
50 % VCC 極, L_CMOS≦15 pF
輸出電壓
VOH
VCC-0.4V Min.
VOL
0.4 V Max.
輸出負載條件
L_CMOS
15 pF Max.
輸入電壓
VIH
80% VCC Max.
ST 終端
VIL
20 % VCC Max.
上升/下降時間
tr / tf
4 ns Max.
20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間
t_str
3 ms Max.
t=0 at 90 %
頻率老化
f_aging
±3 × 10-6 / year Max.
+25 ℃, 初年度,第一年
TXC溫補晶振編碼列表:
Manufacturer Part Number原廠代碼
Manufacturer品牌
Series型號
Part Status
Type 類型
Frequency 頻率
Frequency Stability頻率穩定度
Operating Temperature 工作溫度
Current - Supply (Max)
Ratings
Mounting Type安裝類型
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
BJ-61.440MBE-T
TXC CORPORATION
BJ
Active
VCXO
61.44MHz
±50ppm
-40°C ~ 85°C
80mA
-
Surface Mount
6-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.059" (1.50mm)
BJ-61.440MBE-T
TXC CORPORATION
BJ
Discontinued at Digi-Key
VCXO
61.44MHz
±50ppm
-40°C ~ 85°C
80mA
-
Surface Mount
6-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.059" (1.50mm)
BJ-61.440MBE-T
TXC CORPORATION
BJ
Discontinued at Digi-Key
VCXO
61.44MHz
±50ppm
-40°C ~ 85°C
80mA
-
Surface Mount
6-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.059" (1.50mm)
BJ-61.440MCE-T
TXC CORPORATION
BJ
Active
VCXO
61.44MHz
±50ppm
-40°C ~ 85°C
80mA
-
Surface Mount
6-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.059" (1.50mm)
BJA5670001
TXC CORPORATION
BJ
Active
VCXO
156.25MHz
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
6-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.059" (1.50mm)
BJA2500001
TXC CORPORATION
BJ
Active
VCXO
125MHz
±20ppm
-40°C ~ 85°C
-
-
Surface Mount
6-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.059" (1.50mm)
TXC壓控晶振產品列表:
晶振在使用過程中需要注意哪些事項,晶振產品在使用過程中產生不良都有那些原因照成的,如果石英晶振產生了不良我們又該怎么處理,怎么去預防在以后的生產過程中確保品質不在出問題。
大家都知道晶振其實分為很多的類別,比如陶瓷諧振器,以及石英晶體諧振器,石英晶體振蕩器,那么石英晶體振蕩器又稱呼為有源晶振,何為有源晶振?
有源的意思就是帶有電壓功能,是只產品在使用過程中首先需要通過電壓起振,一般有源晶振的電壓在3.3V-5V之間。其實有源晶振在細分的情況下又能分成壓控振蕩器(VCXO)以及溫補晶振(TCXO)這兩者又可以合并為壓控溫補晶振(VC-TCXO),壓控晶振的原理簡單的說就是產品在工作過程中有一個電壓穩定控制功能,當石英晶振在使用過程中遇到電壓變大或者變小的情況下,產品可以在自帶電壓功能的情況下把電壓控制在可接受范圍,以及控制振蕩器的PPM精度,不超出在需要的頻率內,使其能夠穩定的給CPU提供精準信號,這就是壓控振蕩器的主要特點。
TXC晶振,壓控晶振,BJ晶振TXC晶振公司為確保安全、提高保護預防措施、產品的可靠性以及職業安全,確保職業健康與環境的優越性,通過正式的管理評審和對健康、安全和環境實施效果的持續改進,保護人群及財產與環境。VCXO石英晶體振蕩器同時也能達到國際環保、安全衛生標準.
重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.石英晶體振蕩器以最小化使用危險材料、能源和其它資源為目的進行公司產品及服務的安全生產和使用,并確?;厥绽?。TXC晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾。與我們的員工一起開創并保持一個免于事故的工作場所。
以防治污染、保存資源的方式進行商務運作,并積極地對以往的環境破壞進行揭露。持續改進,將環境管理與商務運行和決策過程高度集成,規范其行為。不斷進行持續改進的實踐。確保工作場所安全、實施員工健康管理’一直是TXC晶體努力的方向。
