TXC晶振,有源晶振,CS晶振,CS-156.250MCC-T晶振

頻率:150-700MHZ

尺寸:5.0*3.2mm

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
        TXC晶振,有源晶振,CS晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

        石英晶振真空退火技術:有源晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性。

項目

符號

規格說明

條件

輸出頻率范圍

f0

150-700 MHz

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

2.5-3.3V

聯系我們以了解更多相關信息

儲存溫度

T_stg

-55 to +125

裸存

工作溫度

T_use

G: -40 to +85

請聯系我們查看更多資料http://ellentracy.cn

H: -10 to +70


頻率穩定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

15 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

TXC溫補晶振編碼列表:
Manufacturer Part Number原廠代碼 Manufacturer品牌 Series型號 Part Status Type 類型 Frequency 頻率 Frequency Stability頻率穩定度 Operating Temperature     工作溫度 Current - Supply (Max) Ratings Mounting Type安裝類型 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
CS-156.250MCC-T TXC CORPORATION CS Active SO (SAW) 156.25MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CS-156.250MCC-T TXC CORPORATION CS Discontinued at Digi-Key SO (SAW) 156.25MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CS-156.250MCC-T TXC CORPORATION CS Discontinued at Digi-Key SO (SAW) 156.25MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CS-212.500MCC-T TXC CORPORATION CS Active SO (SAW) 212.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CS-212.500MCC-T TXC CORPORATION CS Discontinued at Digi-Key SO (SAW) 212.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CS-212.500MCC-T TXC CORPORATION CS Discontinued at Digi-Key SO (SAW) 212.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)

CS 5032 SAW OSC

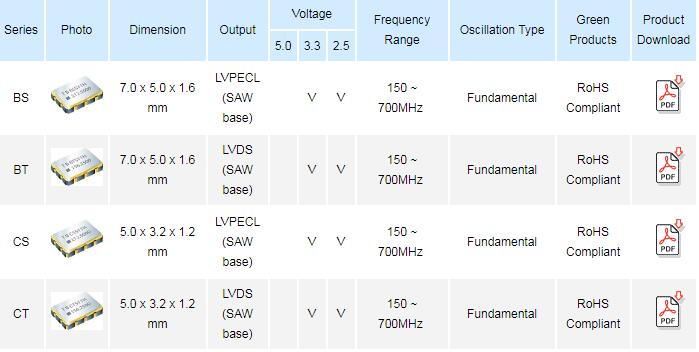

TXC壓控晶振產品列表:

BS BT CS CT

1.PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

(2) 在設計時請參考相應的推薦封裝。

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

2.存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。

正常溫度和濕度:

溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容)。

(2) 請仔細處理有源晶振內外盒與卷帶。外部壓力會導致卷帶受到損壞。

TXC晶振,有源晶振,CS晶振

       臺灣TXC晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是TXC晶體努力的方向,5032mm石英晶振公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.

  TXC晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾。低電源航空電子晶振與我們的員工一起開創并保持一個免于事故的工作場所。重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效。
