KDS陶瓷晶振1C208000BC0M DSX321G 8M 8PF

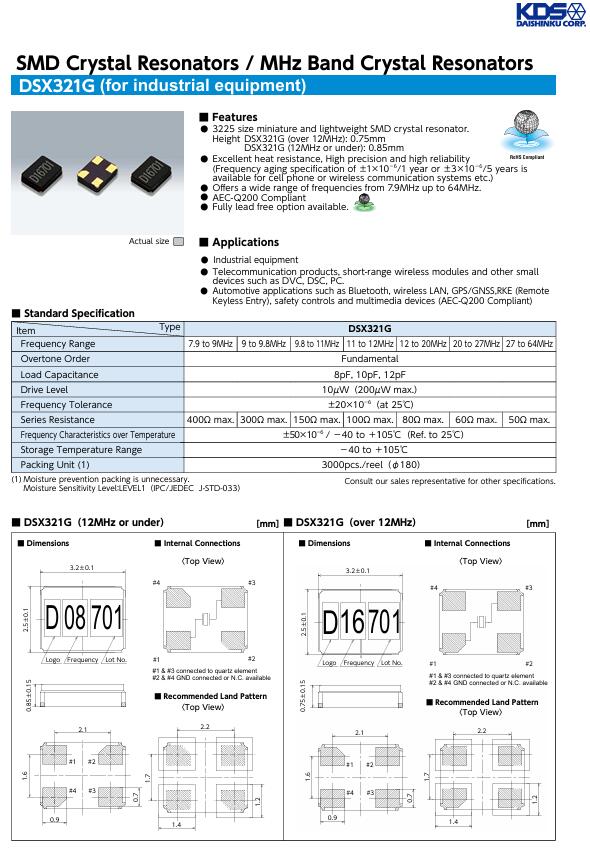

3225尺寸的微型和輕型SMD晶體諧振器.高度（12MHz或以下）：0.85mm
優異的耐熱性、高精度、高可靠性（手機或無線通信系統等可提供
±1×10-6/1年或±3×10-6/5年的頻率老化規格）
符合AEC-Q200標準
提供完全無鉛選項.
工業設備
電信產品、短距離無線模塊和其他小型設備如DVC、DSC、PC.
汽車應用,如藍牙、無線LAN、GPS/GNSS、RKE（遠程無鑰匙進入）、
安全控制和多媒體設備（符合AEC-Q200標準）S
微型、輕型、水晶、諧振器
高度：不超過12MHz）：（0.75mm）
（12兆赫以下）：0.85毫米
DSX321GK: 0.85毫米
DSX320GE: 0.95毫米
優異的不耐熱性,高精度和高可靠性
提供不愿提供的廣泛不愿提供的頻率
DSX321G/DSX320GE: 7.9 ~ 64MHz
DSX321GK：在9.8到40MHz之間
增強不銹、
在“-40,+125℃”（DSX320GE）的不穩定測試后(
AEC-Q200不兼容
應用程序
RKE（遠程不加鑰匙進入）、不加TPMS和不加安全控制（DSX321GK）
多媒體設備,如：汽車、導航、系統、音頻等（DSX321G）
ECU（發動機、不工作、不控制）
DSX320GE

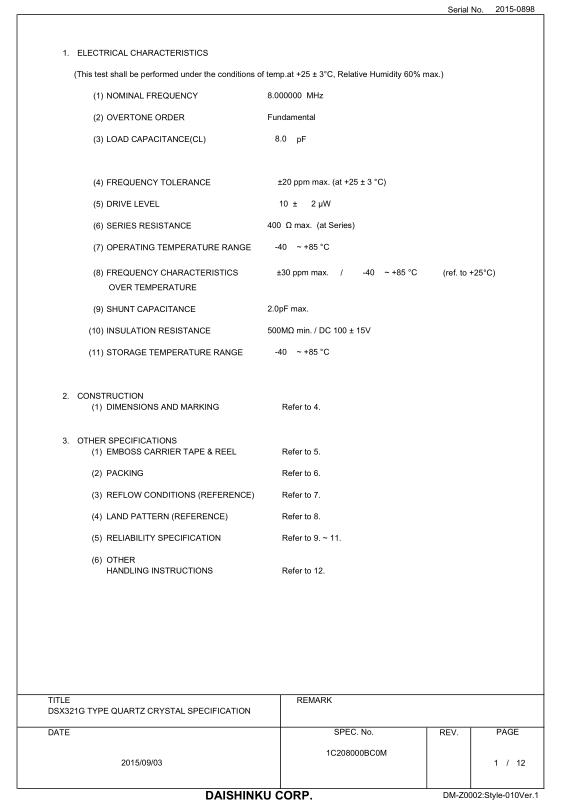

(This test shall be performed under the conditions of temp.at +25 ¡à 3¡?C, Relative Humidity 60% max.)
(1)NOMINAL FREQUENCY 8.000000 MHz
(2)OVERTONE ORDER Fundamental
(3)LOAD CAPACITANCE(CL) 8pF
(4)FREQUENCY TOLERANCE +-20 ppm max. (at +25 +-3℃)
(5)DRIVE LEVEL 10 +-2
(6)SERIES RESISTANCE 400 max. (at Series)
(7)OPERATING TEMPERATURE RANGE -40~ +85℃
(8)FREQUENCY CHARACTERISTICS +-30 ppm max.-40~ +85℃ (ref. to +25℃)
OVER TEMPERATURE
(9)SHUNT CAPACITANCE 2.0pF max.
(10)INSULATION RESISTANCE 500M min. / DC 100+- 15V
(11)STORAGE TEMPERATURE RANGE -40~ +85℃
2.CONSTRUCTION
(1)DIMENSIONS AND MARKINGRefer to 4.
3.OTHER SPECIFICATIONS
(1)EMBOSS CARRIER TAPE & REELRefer to 5.
(2)PACKINGRefer to 6.
(3)REFLOW CONDITIONS (REFERENCE)Refer to 7.
(4)LAND PATTERN (REFERENCE)Refer to 8.
(5)RELIABILITY SPECIFICATIONRefer to 9. ~ 11.
(6)OTHER
HANDLING INSTRUCTIONSRefer to 12.
