O 38,40-JT21G-E-K-1,8-LF削峰正弦波2016 TCXO 38.4M 1.8V 0.5PP -40+85℃ Jauch晶振
O 38,40-JT21G-E-K-1,8-LF削峰正弦波2016 TCXO 38.4M 1.8V 0.5PP -40+85℃ Jauch晶振
JT21GL（E）和JT11GL（E）：Jauch頻率產品系列中的兩款新型微型SMDTCXO
法國Jauch晶振在其溫度補償晶體振蕩器系列中新增了兩款微型SMDTCXO：JT21GL（E）和JT11GL（E）.這些特殊的TCXO特別適用于衛星導航系統（GNSS）,例如GPS、GLONASS、Galileo...微型SMD外殼可實現緊湊的設備設計,因此微型振蕩器可以最佳地安裝在現代無線電或跟蹤儀器的狹小安裝空間要求中.
距離模擬是GNSS技術的重要組成部分,因為衛星和接收天線之間的距離構成了計算位置的基礎.貼片晶振為了確保真實的距離模擬,必須考慮幾個因素,例如電離層效應、對流層效應,但也考慮系統固有的誤差,例如時鐘誤差,這些誤差會導致時間測量不準確,從而使距離計算變得錯誤
得益于±0.5ppm的頻率穩定性,Jauch的新型TCXO可確保在整個工作溫度范圍內實現精確的時鐘.JT11GL（E）和JT21GL（E）在溫度斜率和靜態頻率滯后方面都針對GNSS應用進行了優化.有源晶振這些功能對于高性能電信和網絡設備（包括小基站、同步以太網和光學數據傳輸）中使用的GNSS模塊的準確性和可靠性至關重要.
這兩款晶體振蕩器均采用1.2至1.8V的可變電源,非常適合需要導航和定位的電池供電應用,例如GNSS接收器或GPS跟蹤器.
深圳進口晶振代理商晶體振蕩器JT21GL（E）和JT11GL（E）均具有低功耗的特點,專為1.2V的低工作電壓而設計.它們提供GNSS應用的典型標準頻率,如26.0MHz、38.40MHz和52.0MHz,并涵蓋-30°C至+85°C和-40°C至+85°C兩個溫度范圍.
JT21G 系列溫度補償晶體振蕩器
制造商
晶振參數描述
頻率穩定性
工作溫度
腳位
尺寸
Jauch Quartz
XTAL OSC TCXO 25.0000MHZ HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 50.0000MHZ HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 40.0000MHZ HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 32.0000MHZ HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 30.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
Jauch Quartz
OSC TCXO 38.4MHZ 1.8V 削峰正弦波
±500ppb
-40°C ~ 85°C
4
2016
Jauch Quartz
OSC TCXO 50MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 26.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
Jauch Quartz
XTAL OSC TCXO 12.8000MHZ HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 39.0000MHZ HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 26.0000MHZ HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 10.0000MHZ HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 30.0000MHZ HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 25.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 10.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
Jauch Quartz
XTAL OSC TCXO 25.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
Jauch Quartz
XTAL OSC TCXO 50.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
Jauch Quartz
OSC TCXO 38.4MHZ 3.3V 削峰正弦波
±500ppb
-40°C ~ 85°C
4
2016
Jauch Quartz
XTAL OSC TCXO 10.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 12.8000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 30.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
XTAL OSC TCXO 39.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
OSC TCXO 48MHZ 3.3V CLP削峰正弦波
±2.5ppm
-40°C ~ 85°C
4
2016
Jauch Quartz
OSC TCXO 38.4MHZ 3.3V CLP削峰正弦波
±2.5ppm
-40°C ~ 85°C
4
2016
Jauch Quartz
OSC TCXO 32MHZ 3.3V CLP削峰正弦波
±2.5ppm
-40°C ~ 85°C
4
2016
Jauch Quartz
OSC TCXO 38.4MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 85°C
4
2520
Jauch Quartz
OSC TCXO 40MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
OSC TCXO 13.10720MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
OSC TCXO 32MHZ 3.3V CLP削峰正弦波
±2.5ppm
-40°C ~ 105°C
4
2016
Jauch Quartz
XTAL OSC TCXO 32.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
Jauch Quartz
XTAL OSC TCXO 39.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
Jauch Quartz
XTAL OSC TCXO 40.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
Jauch Quartz
XTAL OSC TCXO 40.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
OSC TCXO 26MHZ 1.8V 削峰正弦波
±500ppb
-30°C ~ 85°C
4
2016
Jauch Quartz
OSC TCXO 26MHZ 3.3V 削峰正弦波
±500ppb
-40°C ~ 85°C
4
2016
Jauch Quartz
XTAL OSC TCXO 20.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
Jauch Quartz
OSC TCXO 26MHZ 1.8V 削峰正弦波
±500ppb
-40°C ~ 85°C
4
2016
Jauch Quartz
OSC TCXO 38.4MHZ 3.3V 削峰正弦波
±500ppb
-30°C ~ 85°C
4
2016
Jauch Quartz
XTAL OSC TCXO 32.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
Jauch Quartz
OSC TCXO 25MHZ 3.3V CLP削峰正弦波
±2.5ppm
-40°C ~ 85°C
4
2016
Jauch Quartz
OSC TCXO 26MHZ 3.3V CLP削峰正弦波
±2.5ppm
-40°C ~ 85°C
4
2016
Jauch Quartz
XTAL OSC TCXO 50.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225

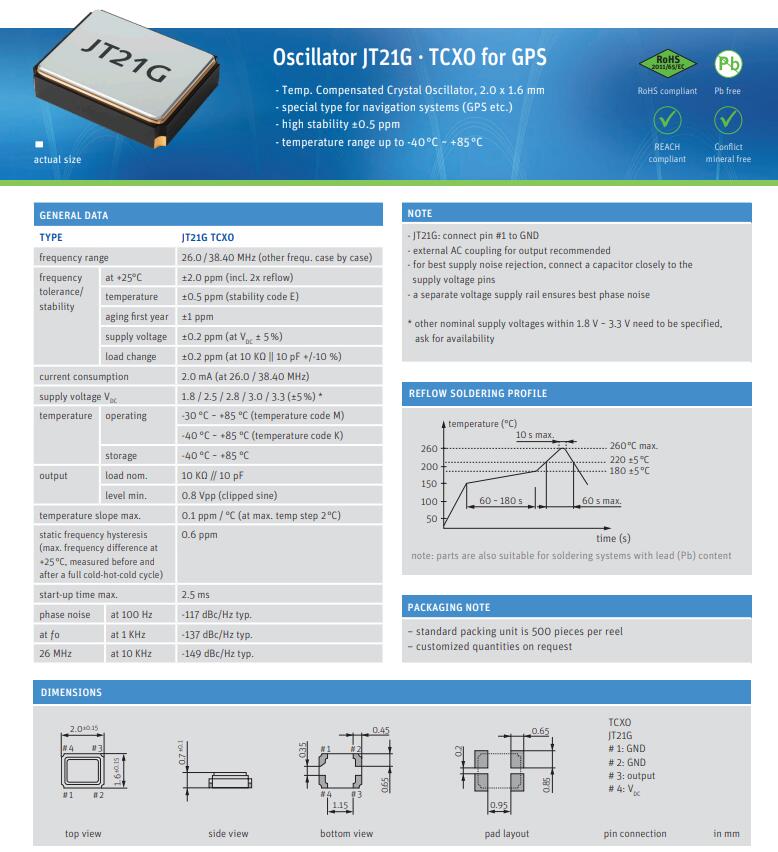

Jauch 的 JT21G 系列 TCXO 具有正弦波輸出，并針對低功耗進行了優化
Jauch 的 JT21G 系列振蕩器 溫補晶振TCXO 圖片Jauch 的 JT21G 系列是溫度補償晶體振蕩器 (TCXO)，專用于導航設備?；谛l(wèi)星的導航系統（例如 GPS 和 GNSS）在振蕩器的精度和頻率穩定性方面特別要求嚴格。JT21G 滿足了這些高標準，在 -40°C 至 +85°C 的溫度范圍內保證了 ±0.5 ppm 的頻率穩定性。即使在最苛刻的外部條件下，TCXO 仍可實現精確定位。
導航應用在日常生活中經常會受到溫度波動的影響。開發 JT21G 時，要特別注意環境溫度對 TCXO 頻率穩定性的影響。JT21G 的每個溫度步長最大變化為 0.1 ppm（最大 2°C），熱遲滯最大值為 0.6 ppm，可以滿足所有常見導航應用的要求。
JT21G 在導航系統中的可用頻率為 26.0 MHz 和 38.4 MHz。要操作 TCXO，需要提供 1.8 V 或 3.3 V 的電源電壓。該設備封裝在尺寸為 2.0 mm x 1.6 mm x 0.7 mm 的超小型微型包裝中。它具有限幅正弦輸出，并針對低功耗進行了優化。JT21G TCXO 非常適合用于小型便攜式設備。JT21G 是 100% 無鉛且符合 RoHS 和 REACH 標準。它還符合沖突礦物法規。
特性
頻率范圍：26.0 MHz 和 38.40 MHz
超緊湊的微型外殼：2.0 mm x 1.6 mm x 0.7 mm
工作溫度范圍：-30°C 至 +85°C，-40°C 至 +85°C
熱遲滯最大 0.6 ppm，在 2°C 的溫度步長下梯度最大 0.1 ppm/°C
電源電壓：1.8 V/3.3 V
高頻穩定性：±0.5 ppm
輸出：石英晶體振蕩器削峰正弦波
100% 無鉛，符合 RoHS 和 REACH 規范
