愛普生晶振Q22FA1280029800石英晶體能看懂的參數指標描述
愛普生晶振Q22FA1280029800石英晶體能看懂的參數指標描述
EPSON晶振動態電阻：串聯諧振頻率下的等效電阻.用R1表示.
EPSON晶振負載諧振頻率（fL）：在規定條件下,晶體與一負載電容相串聯或相并聯,其組合阻抗呈現為電阻性時的兩個頻率中的一個頻率.在串聯負載電容時,愛普生晶振負載諧振頻率是兩個頻率中較低的一個,在并聯負載電容時,則是兩個頻率中較高的一個.
負載電容：與晶體一起決定負載諧振頻率fL的有效外界電容,通常用CL表示.
EPSON晶振負載電容系列是：8PF、12PF、15PF、20PF、30PF、50PF、100PF.
EPSON晶振只要可能就應選推薦值：10PF、20PF、30PF、50PF、100PF.

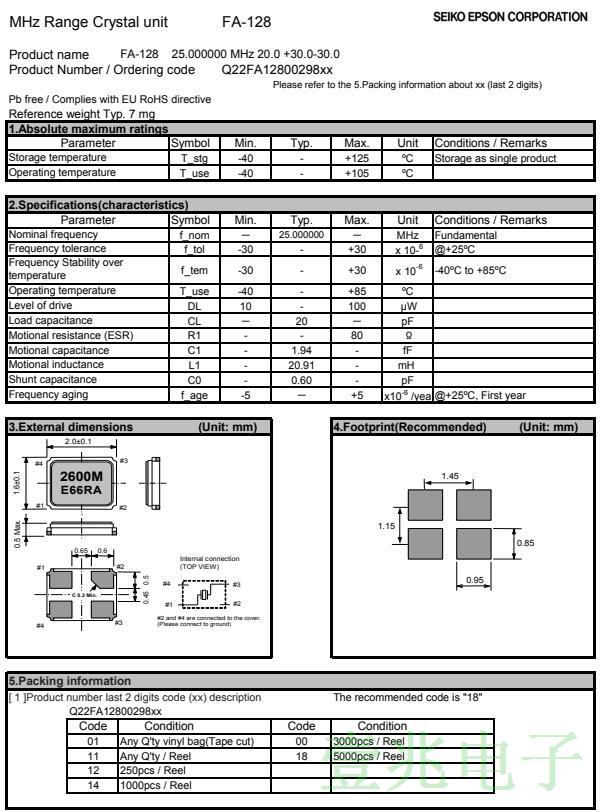

愛普生晶振,Q22FA1280029800石英晶體
愛普生晶振編碼
長x寬x高
型號
石英晶振頻率
負載
頻率25°C
頻率公差
工作溫度范圍
ESR最大
驅動電平
Q22FA1280023600
2 x 1.6 x 0.5mm
FA-128
25.000000 MHz
18 pF
+/-30 ppm
+/-30 ppm
-20 to +70 °C
≤ 80 Ω
≤ 100 µW
Q22FA1280023800
2 x 1.6 x 0.5mm
FA-128
25.000000 MHz
18 pF
+/-30 ppm
+/-30 ppm
-40 to +85 °C
≤ 80 Ω
≤ 100 µW
Q22FA1280024100
2 x 1.6 x 0.5mm
FA-128
30.000000 MHz
10 pF
+/-10 ppm
+/-10 ppm
-20 to +75 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280024200
2 x 1.6 x 0.5mm
FA-128
27.000000 MHz
10 pF
+/-30 ppm
+/-30 ppm
-40 to +85 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280024400
2 x 1.6 x 0.5mm
FA-128
24.000000 MHz
10 pF
+/-15 ppm
+/-20 ppm
-40 to +85 °C
≤ 80 Ω
≤ 100 µW
Q22FA1280025000
2 x 1.6 x 0.5mm
FA-128
24.000000 MHz
9 pF
+/-20 ppm
+/-30 ppm
-40 to +85 °C
≤ 80 Ω
≤ 100 µW
Q22FA1280025200
2 x 1.6 x 0.5mm
FA-128
27.000000 MHz
12 pF
+/-30 ppm
+/-30 ppm
-40 to +85 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280026100
2 x 1.6 x 0.5mm
FA-128
20.000000 MHz
7 pF
+/-10 ppm
+/-10 ppm
-20 to +75 °C
≤ 100 Ω
≤ 100 µW
Q22FA1280026500
2 x 1.6 x 0.5mm
FA-128
25.000000 MHz
18 pF
+/-10 ppm
+/-10 ppm
-20 to +75 °C
≤ 80 Ω
≤ 100 µW
Q22FA1280026700
2 x 1.6 x 0.5mm
FA-128
30.000000 MHz
10 pF
+/-30 ppm
+/-30 ppm
-20 to +75 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280027100
2 x 1.6 x 0.5mm
FA-128
24.000000 MHz
8 pF
+/-30 ppm
+/-30 ppm
-40 to +85 °C
≤ 80 Ω
≤ 100 µW
Q22FA1280028400
2 x 1.6 x 0.5mm
FA-128
48.000000 MHz
12 pF
+/-30 ppm
+/-30 ppm
-20 to +75 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280029800
2 x 1.6 x 0.5mm
FA-128
25.000000 MHz
20 pF
+/-30 ppm
+/-30 ppm
-40 to +85 °C
≤ 80 Ω
≤ 100 µW
Q22FA1280030000
2 x 1.6 x 0.5mm
FA-128
27.120000 MHz
10 pF
+/-10 ppm
+/-30 ppm
-40 to +85 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280030100
2 x 1.6 x 0.5mm
FA-128
48.000000 MHz
12 pF
+/-30 ppm
+/-30 ppm
-40 to +85 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280030200
2 x 1.6 x 0.5mm
FA-128
48.000000 MHz
10 pF
+/-30 ppm
+/-30 ppm
-40 to +85 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280030300
2 x 1.6 x 0.5mm
FA-128
36.000000 MHz
8 pF
+/-10 ppm
+/-12 ppm
-30 to +85 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280030400
2 x 1.6 x 0.5mm
FA-128
24.000000 MHz
8 pF
+/-10 ppm
+/-12 ppm
-30 to +85 °C
≤ 80 Ω
≤ 100 µW
Q22FA1280030500
2 x 1.6 x 0.5mm
FA-128
32.000000 MHz
10 pF
+/-10 ppm
+/-10 ppm
-20 to +75 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280030800
2 x 1.6 x 0.5mm
FA-128
16.000000 MHz
12 pF
+/-10 ppm
+/-10 ppm
-20 to +75 °C
≤ 200 Ω
≤ 100 µW
Q22FA1280031100
2 x 1.6 x 0.5mm
FA-128
25.000000 MHz
18 pF
+/-30 ppm
+/-30 ppm
-20 to +75 °C
≤ 80 Ω
≤ 100 µW
Q22FA1280031400
2 x 1.6 x 0.5mm
FA-128
24.000000 MHz
18 pF
+/-30 ppm
+/-30 ppm
-20 to +75 °C
≤ 80 Ω
≤ 100 µW
Q22FA1280031500
2 x 1.6 x 0.5mm
FA-128
27.120000 MHz
10 pF
+/-10 ppm
+/-20 ppm
-40 to +85 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280031800
2 x 1.6 x 0.5mm
FA-128
40.000000 MHz
10 pF
+/-30 ppm
+/-30 ppm
-20 to +75 °C
≤ 60 Ω
≤ 100 µW
Q22FA1280032100
2 x 1.6 x 0.5mm
FA-128
48.000000 MHz
7 pF
+/-30 ppm
+/-30 ppm
-20 to +75 °C
≤ 60 Ω
≤ 100 µW
愛普生晶振泛音：晶振體動的機械諧波.泛音頻率與基頻頻率之比接近整數倍但不是整數倍,這是它與電氣諧波的主要區別.泛音振動有3次泛音,5次泛音,7次泛音,9次泛音等.
愛普生晶振基頻：在振動模式最低階次的振動頻率.
愛普生晶振激勵電平：日產晶振晶體工作時所消耗功率的表征值.
愛普生晶振激勵電平可選值有：2mW、1mW、0.5mW、0.2mW、0.1mW、50μW、20μW、10μW、1μW、0.1μW等.
愛普生晶振負載諧振電阻：在負載諧振頻率時呈現的等效電阻.用RL表示. RL＝R1（1+C0/CL2
愛普生晶振,Q22FA1280029800石英晶體
日本愛普生晶振靜電容：等效電路中與串聯臂并接的電容,也叫并電容,通常用C0表示.
日本愛普生晶振老化率：在規定條件下,晶體工作頻率隨時間而允許的相對變化.以年為時間單位衡量時稱為年老化率.
日本愛普生晶振溫度頻差：在規定條件下,在工作溫度范圍內相對于基準溫度（25±2℃）時工作頻率的允許偏差.
日本進口晶振調整頻差：在規定條件下,基準溫度（25±2℃）時工作頻率相對于標稱頻率所允許的偏差.
日本愛普生晶振工作頻率：晶體與工作電路共同產生的頻率.
日本愛普生晶振標稱頻率：晶體技術條件中規定的頻率,通常標識在產品外殼上.
愛普生晶振,Q22FA1280029800石英晶體
