西鐵城晶振,貼片晶振,CM309E晶振,CM309E12000000BBKT

頻率：4-64MHZ

尺寸：11.7*4.8mm

小型表面貼片晶振型,是標準的"CM309E12000000BBKT"石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27876236

西鐵城晶振,貼片晶振,CM309E晶振，智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振"CM309E12000000BBKT"本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振真空退火技術：晶振高真空退火處理是消除溫補晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。

西鐵城晶振規格	單位	晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	4-64MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://ellentracy.cn
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7pF ～ ∞	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

CM309E

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于貼片晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

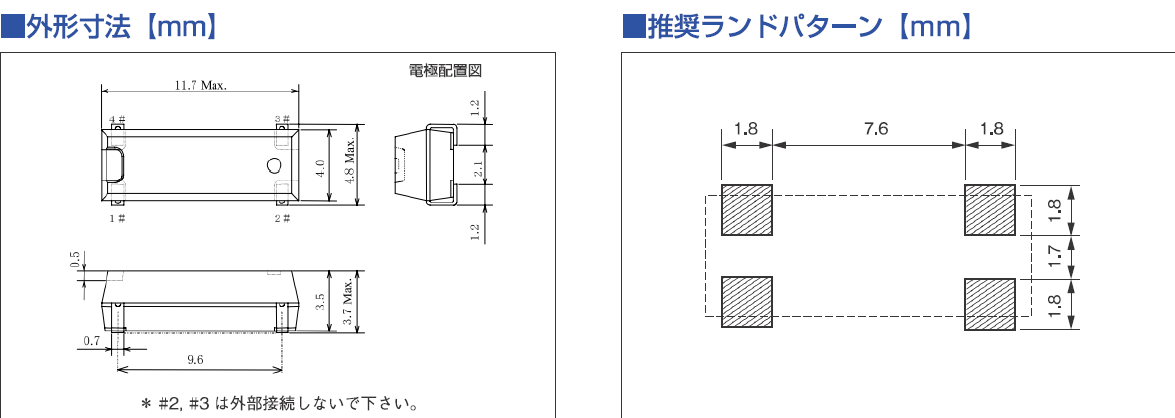

(2) 在設計時請參考相應的推薦封裝。

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振"CM309E12000000BBKT"產品,并在開封后盡可能進行安裝,以免長期儲藏。

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。

(2) 請仔細處理石英晶振內外盒與卷帶。外部壓力會導致卷帶受到損壞。

西鐵城晶振,貼片晶振,CM309E晶振

西鐵城晶振公司"CM309E12000000BBKT"嚴格遵守國家有關工程建設法律、法規，不斷提高員工的質量意識和能力，履行合約、信守承諾，堅持開拓創新，遵守環境相關的法令、條例、限制、協定及西鐵城晶振其他要求事項，環境負荷的降低和污染的防止努力。

社會環境保全活動及生物多樣性保全活動的參加，環境関搭配等的信息積極的公開的事，與社會的交流的知識進一步加深協調進口西鐵城貼片晶振進一步的協調。

1.與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,加強產品化學物質管理.

2.參與社區環境保護和生物多樣性保護項目和主動披露信息有關環保措施與社區加強溝通與和諧.

3.分發文件和采取其他措施,以確保所有員工和其他處理組熟悉的環境政策.

我們設定環境目標和目標按照這一政策,工作穩步朝著這些目標和目標,評估和審查,并持續改進.

西鐵城晶振有限公司.11.7*4.8mm貼片晶振進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展.
