當前位置：首頁 » 日產晶振 » 西鐵城晶振 » 西鐵城晶振,插件晶振,CMR250T晶振,CMR250T60.000KAZF-UT晶振

prevnext

西鐵城晶振,插件晶振,CMR250T晶振,CMR250T60.000KAZF-UT晶振

頻率：32.768KHz

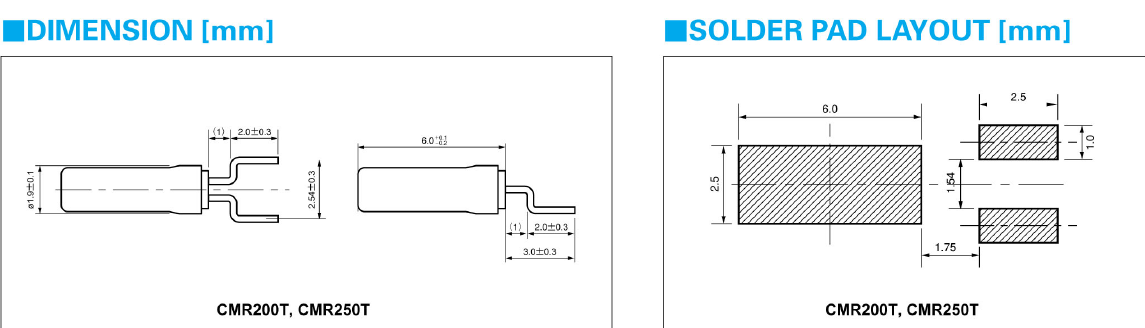

尺寸：2.0*6.0mm

表晶32.768K系列是具有超小型,薄型,質地輕的音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

訂購熱線：0755-27876236

西鐵城晶振,石英晶振,CMR250T晶振，小型DIP石英晶振,外觀尺寸具有圓柱形金屬石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
金屬面插件晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減?。?.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一

西鐵城晶振規格	單位	晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://ellentracy.cn
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

西鐵城晶振編碼列表：

Manufacturer Part Number原廠編碼

Manufacturer廠家

Description 參數

Series型號

Type 系列

Frequency

Frequency Stability頻率穩定度

ESR (Equivalent Series Resistance)電阻

Operating Temperature 工作溫度

Ratings

Mounting Type安裝類型

Package / Case包裝/封裝

Size / Dimension 尺寸

Height - Seated (Max)高度

CMR250T60.000KAZF-UT

Citizen Finedevice Co Ltd

CRYSTAL 60.0000KHZ 12.5PF SMD

CMR250T

kHz Crystal (Tuning Fork)

60kHz

-10°C ~ 60°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR250T60.000KAZF-UT

Citizen Finedevice Co Ltd

CRYSTAL 60.0000KHZ 12.5PF SMD

CMR250T

kHz Crystal (Tuning Fork)

60kHz

-10°C ~ 60°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR250T60.000KAZF-UT

Citizen Finedevice Co Ltd

CRYSTAL 60.0000KHZ 12.5PF SMD

CMR250T

kHz Crystal (Tuning Fork)

60kHz

-10°C ~ 60°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR250TB75.000KAZFTR

Citizen Finedevice Co Ltd

CRYSTAL 75.0000KHZ 12.5PF SMD

CMR250T

kHz Crystal (Tuning Fork)

75kHz

-10°C ~ 60°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR250TB75.000KAZFTR

Citizen Finedevice Co Ltd

CRYSTAL 75.0000KHZ 12.5PF SMD

CMR250T

kHz Crystal (Tuning Fork)

75kHz

-10°C ~ 60°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR250TB75.000KAZFTR

Citizen Finedevice Co Ltd

CRYSTAL 75.0000KHZ 12.5PF SMD

CMR250T

kHz Crystal (Tuning Fork)

75kHz

-10°C ~ 60°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR250TB96.000KAZFTR

Citizen Finedevice Co Ltd

CRYSTAL 96.0000KHZ 12.5PF SMD

CMR250T

kHz Crystal (Tuning Fork)

96kHz

-10°C ~ 60°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR250T

西鐵城晶振產品列表：

CM315 CFS-145 CMR200T CMJ206T

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。

電源線路

電源的線路阻抗應盡可能低。

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。

熱影響

重復的溫度巨大變化可能會降低受損害的石英貼片晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作

西鐵城晶振,石英晶振,CMR250T晶振

西鐵城晶振以“遵紀守法”、“零排放”和“削減廢棄物”為基本方針進行廢棄物管理。西鐵城晶振為了削減事業活動中排放的碳排放總量，提出了防止地球變暖的方針，為了達成目標，組織起防止地球變暖委員會，包括從產品與生產設備的設計、開發階段到生產工序的削減對策在內，圓柱形32.768K音叉晶振由西鐵城晶振集團整體持續不斷地推進全公司上下有組織的活動。

隨著事業的成長，碳排放呈現增加的趨勢，但是西鐵城將繼續推進由防止地球變暖特別委員會開展的活動，作為活動主體的事業所，32.768K音叉晶振通過橫向開展改進能源效率的措施、與積極實施性價比較高的節能措施，為削減西鐵城集團整體的碳排放總量而努力。

西鐵城晶振,石英晶振,CMR250T晶振
