Cardinal晶振,貼片晶振,CSM4晶振,CSM5晶振

頻率：3.579545~75MHZ

尺寸：12.9*4.7mm

普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27876236

Cardinal晶振,貼片晶振,CSM4晶振,CSM5晶振,Cardinal Components公司除了在晶體，振蕩器，TCXO和VCXO石英基于時鐘產品的商品市場上的競爭對手外，還有哪些產品？在Cardinal Components，Inc.自1986年以來，我們一直向北美，歐洲和亞洲的電子行業供應最優質的石英晶體和振蕩器。在我們的歷史中，我們與許多客戶保持著長期的合作關系。他們回來是因?yàn)樗麄冎?，不管挑?zhàn)如何，Cardinal都能完成工作！

普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。

Cardinal晶振規格參數	CSM4晶振,CSM5晶振
頻率范圍	3.579545~75MHZ
頻率穩定度公差	±15,30,50,100ppm
工作溫度范圍	-10°C ~ +85°C
頻率溫度公差	±15,30,50,100ppm
負載電容	18pF
激勵功率	1.0μW typ
老化@ + 25°C	±5ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C ~ +125°C

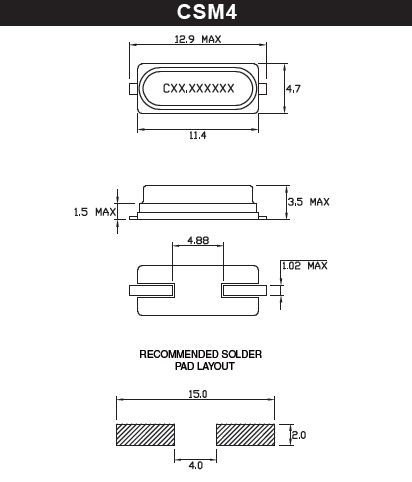

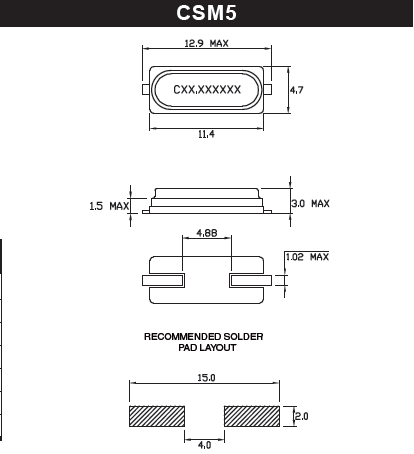

csm4 49SMD csm5 12.9_4.7mm 49SMD

靜電:過高的靜電可能會損壞49SMD晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.Cardinal晶振,貼片晶振,CSM4晶振,CSM5晶振

機械振動的影響:當進口石英晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于無源晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

Cardinal晶振公司嚴格遵守國家有關工程建設法律、法規，不斷提高49S大面積2腳晶振的質量意識和能力，履行合約、信守承諾，堅持開拓創新，不斷提升企業的施工技術素質和質量管理水平，以科學學嚴密的施工管理和真誠的服務讓業主高度滿意。Cardinal晶振,貼片晶振,CSM4晶振,CSM5晶振

Cardinal晶振本于‘善盡企業責任、降低橢圓形扁殼貼片晶振環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。

Cardinal晶振公司自覺遵守有關環境法律、法規，培養員工的環保意識和能力，持續改進49SMD石英晶振環?？冃?，優先使用環保型材料、設備及施工工藝，做到污染預防，最終創建具有環保、節能、適宜性特征的優質工程。
