愛普生晶振,有源晶振,SG-210STF晶振,X1G0041710002晶振
頻率：1~75MHZ

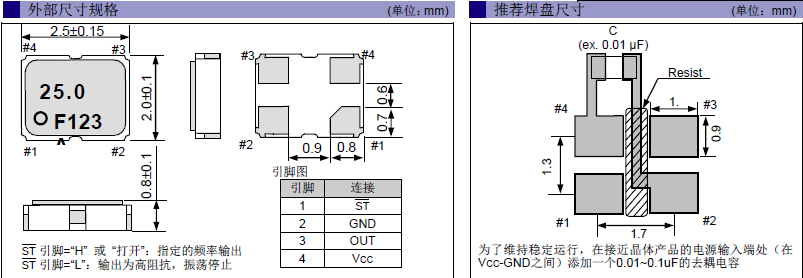

尺寸：2.5*2.0mm
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.
愛普生晶振,有源晶振,SG-210STF晶振,X1G0041710002晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。
|
型號 |
符號 |
參數 |
|
輸出規格 |
- |
CMOS |
|
輸出頻率范圍 |
fo |
1~75MHZ |
|
電源電壓 |
VCC |
1.6~3.6V |
|
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃ ,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生有源進口MHZ振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-210SEH
145.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 8.0 mA
+/-5ppm
45 to 55 %
SG-210SEH
150.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 8.0 mA
+/-5ppm
45 to 55 %
SG-210SEH
100.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 6.0 mA
+/-5ppm
45 to 55 %
SG-210SEH
98.304000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-5ppm
45 to 55 %
SG-210STF
33.300000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 2.2 mA
+/-3ppm
45 to 55 %
SG-210STF
1.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
SG-210STF
1.843200 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
SG-210STF
2.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
SG-210STF
3.686400 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0039510010
SG-210SEH
145.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 8.0 mA
+/-5ppm
45 to 55 %
X1G0039510011
SG-210SEH
150.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 8.0 mA
+/-5ppm
45 to 55 %
X1G0039510013
SG-210SEH
100.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 6.0 mA
+/-5ppm
45 to 55 %
X1G0039510014
SG-210SEH
98.304000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 6.0 mA
+/-5ppm
45 to 55 %
X1G0041710002
SG-210STF
33.300000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 2.2 mA
+/-3ppm
45 to 55 %
X1G0041710005
SG-210STF
1.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
X1G0041710006
SG-210STF
1.843200 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
X1G0041710007
SG-210STF
2.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
X1G0041710008
SG-210STF
3.686400 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
有源貼片晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。愛普生晶振,有源晶振,SG-210STF晶振,X1G0041710002晶振
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響2520晶振頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至石英進口晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器,低消耗晶振,石英晶振更趨于綠色,提高本公司的社會形象.愛普生晶振,有源晶振,SG-210STF晶振,X1G0041710002晶振
愛普生晶振環境影響的最小化：遵照社會的期望,改進的環境行為,我們將通過有效利用森林、能源以及其它資源,減少薄型高精度SMD晶振形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.加強環境意識教育,提高小型石英晶振環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響.
