愛普生晶振,溫補晶振,TG5032CAN晶振,X1G0044310086晶振

頻率：10-40MHZ

尺寸：5.0*3.2mm

5032mm體積的石英晶體振蕩器有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高的速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

訂購熱線：0755-27876236

愛普生晶振,溫補晶振,TG5032CAN晶振,X1G0044310086晶振,5032mm體積的溫補晶振（TCXO）,是目前有源晶振中體積較小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品適合于GPS,以及衛星通訊系統,智能電話等多用途的高的穩定的頻率溫度特性晶振.為對應低電源電壓的產品.高的度：高的0.8 mm,體積：0.0022 cm3,重量：0.008 g,小型,輕型.低消耗電流,表面貼片型產品.1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：5032有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

項目	符號	規格說明	條件
輸出頻率范圍	f₀	10-40MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +90℃	裸存
工作溫度	T_use	G: -0℃ to +70℃	請聯系我們查看更多資料http://ellentracy.cn
		H: -30℃ to +85℃

頻率穩定度	f_tol	J: ±0.1× 10^-6
		L: ±2.0× 10^-6
		T: ±0.5× 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

愛普生有源晶體振蕩器編碼列表:

Product Number	Model	Frequency	LxWxH	Output Wave	F.Tol@25°C	Ope Temperature	Freq/Temp	I [Max]	Freq. Control	25°C Aging
X1G0044310086	TG5032CAN	10.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	+/-2.0 ppm	0 to +70 °C	+/-0.10 ppm	≤ 5.0 mA	-10 to -5 Vc=0.5V	+/-0.02ppm
X1G0044310088	TG5032CAN	15.360000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	+/-2.0 ppm	0 to +70 °C	+/-0.10 ppm	≤ 5.0 mA	-10 to -5 Vc=0.5V	+/-0.02ppm
X1G0044310093	TG5032CAN	25.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	+/-2.0 ppm	0 to +70 °C	+/-0.10 ppm	≤ 5.0 mA	-10 to -5 Vc=0.5V	+/-0.02ppm
X1G0044310097	TG5032CAN	20.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	+/-2.0 ppm	0 to +70 °C	+/-0.10 ppm	≤ 5.0 mA	-10 to -5 Vc=0.5V	+/-0.02ppm
X1G0044310101	TG5032CAN	19.200000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	+/-2.0 ppm	-40 to +85 °C	+/-0.25 ppm	≤ 5.0 mA	-10 to -5 Vc=0.5V	+/-0.02ppm
X1G0044310102	TG5032CAN	26.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	+/-2.0 ppm	-40 to +85 °C	+/-0.25 ppm	≤ 5.0 mA	-10 to -5 Vc=0.5V	+/-0.02ppm
X1G0044310103	TG5032CAN	30.720000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	+/-2.0 ppm	-40 to +85 °C	+/-0.25 ppm	≤ 6.0 mA	-10 to -5 Vc=0.5V	+/-0.02ppm
X1G0044310104	TG5032CAN	40.000000 MHz	5.00 x 3.20 x 1.45 mm	CMOS	+/-2.0 ppm	-40 to +85 °C	+/-0.25 ppm	≤ 6.0 mA	-10 to -5 Vc=0.5V	+/-0.02ppm

TG5032CAN SAN

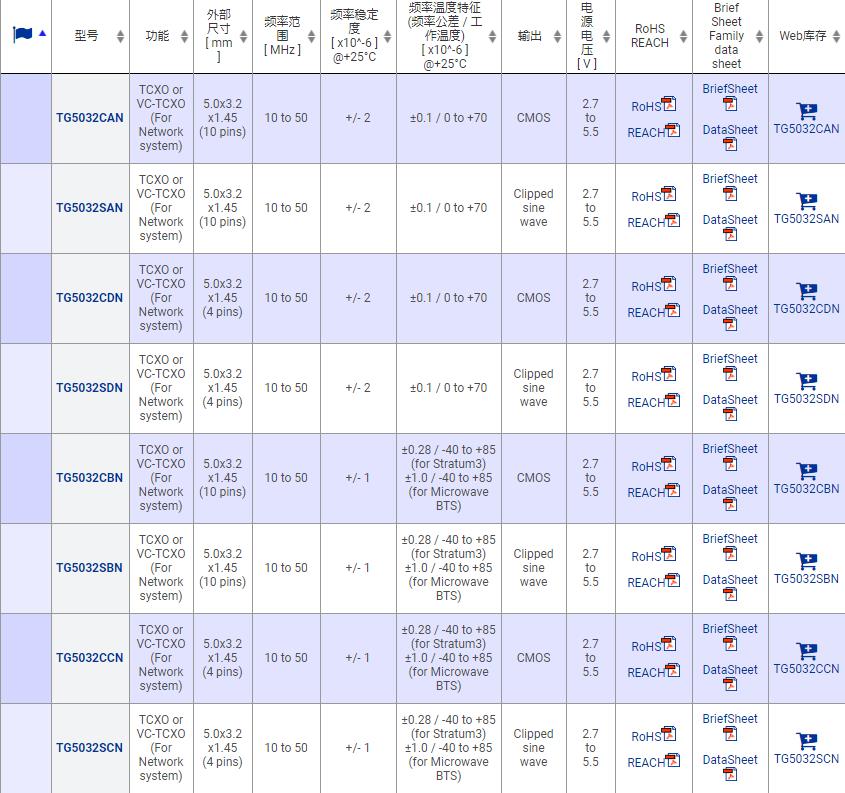

愛普生有源晶體振蕩器產品列表:

TG5032

1.操作

請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。

2.使用環境（溫度和濕度）

請?jiān)谝?guī)定的溫度范圍內使用石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。

晶振/石英晶體諧振器

激勵功率

在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募?lì)功率。

負極電阻

除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加。

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整,可能只會導致不正常的振蕩。在使用之前,請指明該振動電路的負載電容。

愛普生晶振,溫補晶振,TG5032CAN晶振,X1G0044310086晶振

愛普生石英晶振堅持在發展中保護、在保護中發展，積極探索環境保護新道路，切實解決影響科學發展和損害群眾健康的突出環境問題，全面開創環境保護工作新局面。

充分認識加強環境保護工作的重要性和緊迫性，智能手機晶振把環境保護擺在更加重要的戰略位置，以對國家、對民族、對子孫后代高度負責的精神，切實做好環境保護工作，推動經濟社會全面協調可持續發展。

愛普生晶振公司提供從材料的選定到廢棄過程中考慮環境質量的產品。加強制度建設，深化環境監管，向環境污染宣戰，促進經濟與環境協調發展。

積極參與公司內部活動和地區環境改善活動，5032溫補振蕩器為社會做出貢獻，實現公司的社會責任。實施公司內部環境培訓和訓練，推進防污染和環?；顒?dòng)。遵守國內外法律，遵守與客戶和地區的約定事項，與日常業務相融合，努力開展繼續改善環境的工作。

愛普生晶振,溫補晶振,TG5032CAN晶振,X1G0044310086晶振
