愛普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振
頻率：2.5~50MHZ

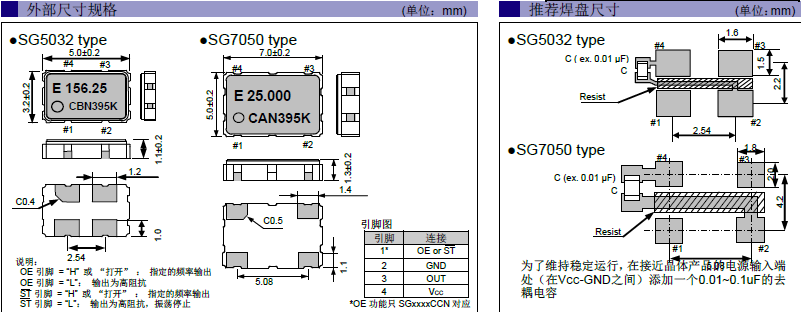

尺寸：5.0*3.2mm
愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產日產晶振,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
愛普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應2.5MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，壓電晶體的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
|
型號 |
符號 |
參數 |
|
輸出規格 |
- |
CMOS |
|
輸出頻率范圍 |
fo |
2.5~50MHZ |
|
電源電壓 |
VCC |
4.5~5.5V |
|
頻率公差 |
f_tol |
±25×10-6 max., ±50×10-6 max.±100×10-6 max |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃ ,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生有源進口MHZ振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG5032CBN
133.333330 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG5032CBN
90.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG5032CBN
148.500000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG5032CBN
80.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG5032CCN
32.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG5032CCN
20.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG5032CCN
8.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG5032CCN
16.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0044610019
SG5032CBN
133.333330 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044610021
SG5032CBN
90.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044610022
SG5032CBN
148.500000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044610023
SG5032CBN
80.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
X1G0044710003
SG5032CCN
32.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0044710004
SG5032CCN
20.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0044710005
SG5032CCN
8.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0044710006
SG5032CCN
16.000000 MHz
5.00 x 3.20 x 1.30 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接日產石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。愛普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將進口貼片晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的金屬面晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
愛普生晶振集團所生產的壓電石英晶體、無線網絡振蕩器,有源晶體,溫補晶體振蕩器（TCXO）,,恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；愛普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振
減少污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.愛普生晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過5032低抖動有源晶振有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進5032四腳有源晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.
