當前位置：首頁 » 日產晶振 » 愛普生晶振 » 愛普生晶振,SPXO晶振,SG7050CCN晶振,X1G0045010001晶振

prevnext

愛普生晶振,SPXO晶振,SG7050CCN晶振,X1G0045010001晶振

頻率：80-170MHZ

尺寸：7.0*5.0mm

有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要..

訂購熱線：0755-27876236

愛普生晶振,SPXO晶振,SG7050CCN晶振,X1G0045010001晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高的溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高的溫回流溫度曲線要求.

石英晶振高精度晶片的拋光技術：普通石英晶體振蕩器是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

項目	符號	規格說明	條件
輸出頻率范圍	f₀	80-170MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.6-3.6V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://ellentracy.cn
		H: -20℃ to +70℃

頻率穩定度	f_tol	J: ±25× 10^-6
		L: ±30× 10^-6
		T: ±50× 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

愛普生有源晶體振蕩器編碼列表:

Product Number	Model	Frequency	LxWxH	Output Wave	Ope Temperature	Freq. Tol.	I [Max]	25°C Aging	Aging2	Symmetry
X1G0045010001	SG7050CCN	4.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0045010003	SG7050CCN	16.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0045010004	SG7050CCN	48.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0045010005	SG7050CCN	11.059200 MHz	7.00 x 5.00 x 1.50 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0045010006	SG7050CCN	20.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0045010007	SG7050CCN	50.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0045010008	SG7050CCN	25.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0045010009	SG7050CCN	33.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0045010010	SG7050CCN	40.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0045010011	SG7050CCN	44.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %

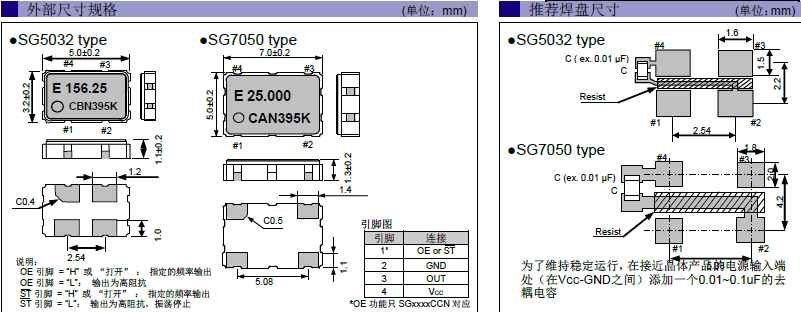

SG5032CAN 7050CAN CBN CCN CMOS

愛普生有源晶體振蕩器產品列表:

SG7050 5032

（1）線路連接的電阻（R）與晶體串聯

（2）從起點到振蕩的停止點調整R的值。

（3）振蕩期間測量R的值。

（4）你將能夠獲得負電阻的值，|·R|= R +的Rr，和RR =晶振的阻力。

附：所連接的電路的雜散電容，可能會影響測定值。

如果晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：

降低外部電容（Cd和CG）的值，并采用其他貼片晶振具有較低負載電容（CL）。

采用具有較低電阻（RR）的石英晶振。

使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。

當有信號輸出從XOUT但不辛，其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間，以驅動后端電路。

但1-5的方法上面提到的，你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助，如果你的問題不能得到解決。系統無法運行，因?yàn)榫w沒有足夠的輸出波形振幅。

愛普生晶振,SPXO晶振,SG7050CCN晶振,X1G0045010001晶振

愛普生晶振環?；纠砟睿?/span>

1.作為良好的企業市民，遵循本公司的行動方針，充分關心維護地球環境。遵守國內外的有關環保法規。

2.保護自然環境，7050石英振子充分關注自然生態等方面的環境保護，維持和保全生物多樣性。

3.有效利用資源和能源，認識到資源和能源的有限性，努力進行有效利用。

4為構建循環型社會做出貢獻，貼片晶體振蕩器致力于減少?gòu)U棄物及廢棄物的再利用核再生循環，努力構建循環型社會。

5.推進環保型業務，充分發揮綜合實力，推進環保型業務，為減輕社會的環境負荷做出貢獻。

愛普生晶振,SPXO晶振,SG7050CCN晶振,X1G0045010001晶振
