愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的石英晶振應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.

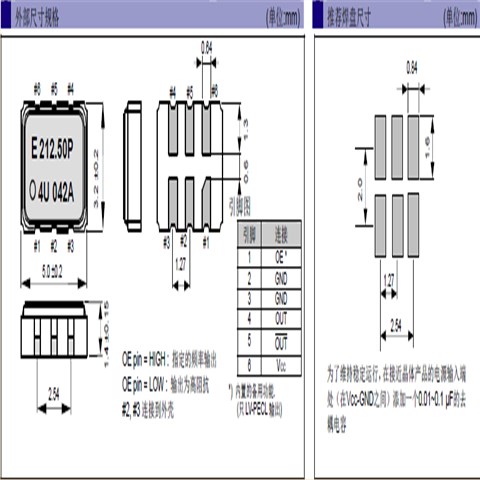

愛普生晶振,聲表面波振蕩器,EG-2103CB晶振,X1M0002810003晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把壓電晶體的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。
|
型號 |
符號 |
參數 |
|
輸出規格 |
- |
LV-PECL |
|
輸出頻率范圍 |
fo |
100~700MHZ |
|
電源電壓 |
VCC |
0.33~3.3V |
|
頻率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生進口MHZ聲表面波振蕩器型號列表:
愛普生進口MHZ聲表面波振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
EG-2121CB
322.265625 MHz
5.00 x 3.20 x 1.20 mm
LVDS
0 to 70 °C
+/-100 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-2121CB
233.000000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
0 to 70 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-2121CB
200.000000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
0 to 70 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-2121CB
644.531250 MHz
5.00 x 3.20 x 1.20 mm
LVDS
0 to 70 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-2103CB
156.250000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
-5 to 85 °C
+/-100 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-2103CB
212.500000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
-5 to 85 °C
+/-100 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-2103CB
156.250000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
0 to 70 °C
+/-100 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
XG-2102CA
212.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
0 to 70 °C
+/-100 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
XG-2102CA
212.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-5 to 85 °C
+/-100 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
|
Model | Frequency | LxWxH |
|
|
|
I [Max] | 25°C Aging | Aging2 | Symmetry | ||||||||||||||||||||||||||||||||||||||||
| X1M0002310018 | EG-2121CB | 322.265625 MHz | 5.00 x 3.20 x 1.20 mm | LVDS | 0 to 70 °C | +/-100 ppm | ≤ 30.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1M0002310019 | EG-2121CB | 233.000000 MHz | 5.00 x 3.20 x 1.20 mm | LVDS | 0 to 70 °C | +/-50 ppm | ≤ 30.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1M0002310020 | EG-2121CB | 200.000000 MHz | 5.00 x 3.20 x 1.20 mm | LVDS | 0 to 70 °C | +/-50 ppm | ≤ 30.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1M0002310021 | EG-2121CB | 644.531250 MHz | 5.00 x 3.20 x 1.20 mm | LVDS | 0 to 70 °C | +/-50 ppm | ≤ 30.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1M0002810003 | EG-2103CB | 156.250000 MHz | 5.00 x 3.20 x 1.20 mm | LVDS | -5 to 85 °C | +/-100 ppm | ≤ 30.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1M0002810004 | EG-2103CB | 212.500000 MHz | 5.00 x 3.20 x 1.20 mm | LVDS | -5 to 85 °C | +/-100 ppm | ≤ 30.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1M0002810006 | EG-2103CB | 156.250000 MHz | 5.00 x 3.20 x 1.20 mm | LVDS | 0 to 70 °C | +/-100 ppm | ≤ 30.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1M0003010002 | XG-2102CA | 212.500000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | 0 to 70 °C | +/-100 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1M0003010003 | XG-2102CA | 212.500000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-100 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
所有石英振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。愛普生晶振,聲表面波振蕩器,EG-2103CB晶振,X1M0002810003晶振
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的進口晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
如何正確的使用貼片石英晶振,電處理：將電源連接到有源晶振指定的終端，確定正確的極性這目錄所示。注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振，假如損壞那將不會工作。此外如果外接電源電壓高于晶振的規定電壓值，就很可能會導致石英晶振產品損壞。所以外接電壓很重要，一定要確保使用正確的額定電壓的振蕩，但如果電壓低于額定的電壓值部分產品將會不起振，或者起不到最佳精度。
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進金屬面晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.愛普生晶振,聲表面波振蕩器,EG-2103CB晶振,X1M0002810003晶振
愛普生晶振集團所生產的壓電石英晶體、貼片有源晶振,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；減少污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；
“減少5032貼片振蕩器污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.
