愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的日產晶振應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性?xún)r(jià)比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.
愛普生晶振,聲表面波振蕩器,EG-2102CB晶振,X1M0002010001晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
根據需要采用不同輸出。（HCMOS，SINE，TTL，PECL，LVPECL，LVDS，LVHCMOS等）每種輸出類型都有石英晶體振蕩器的獨特波形特性和用途。應該關注三態或互補輸出的要求。對稱性、上升和下降時間以及邏輯電平對某些應用來說也要作出規定，根據客戶需要我們可以幫助客戶選擇合適的晶振類型型。
|

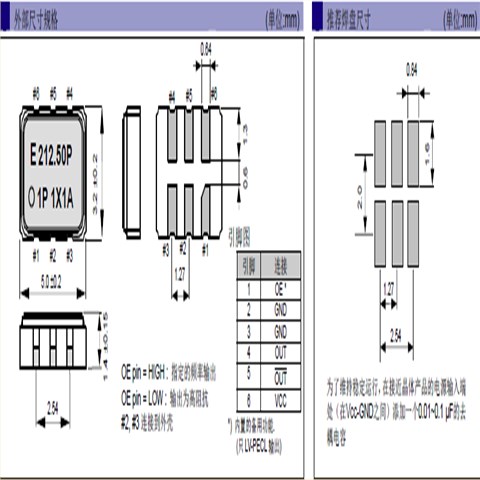

型號 |
符號 |
參數 |
|
輸出規格 |
- |
LV-PECL |
|
輸出頻率范圍 |
fo |
100~700MHZ |
|
電源電壓 |
VCC |
0.33~3.3V |
|
頻率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生進口MHZ聲表面波振蕩器信號列表:
愛普生進口MHZ聲表面波振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
EG-4121CA
148.500000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4121CA
375.000000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4121CA
200.000000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4121CA
156.250000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-2102CB
133.330000 MHz
5.00 x 3.20 x 1.40 mm
LV-PECL
0 to 70 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
EG-2102CB
150.000000 MHz
5.00 x 3.20 x 1.40 mm
LV-PECL
0 to 70 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
EG-2102CB
133.000000 MHz
5.00 x 3.20 x 1.40 mm
LV-PECL
0 to 70 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-2102CB
156.250000 MHz
5.00 x 3.20 x 1.40 mm
LV-PECL
0 to 70 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1M0001810003
EG-4121CA
148.500000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001810004
EG-4121CA
375.000000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001810005
EG-4121CA
200.000000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001810006
EG-4121CA
156.250000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0002010001
EG-2102CB
133.330000 MHz
5.00 x 3.20 x 1.40 mm
LV-PECL
0 to 70 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
X1M0002010002
EG-2102CB
150.000000 MHz
5.00 x 3.20 x 1.40 mm
LV-PECL
0 to 70 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
X1M0002010003
EG-2102CB
133.000000 MHz
5.00 x 3.20 x 1.40 mm
LV-PECL
0 to 70 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0002010004
EG-2102CB
156.250000 MHz
5.00 x 3.20 x 1.40 mm
LV-PECL
0 to 70 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的日產進口晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。愛普生晶振,聲表面波振蕩器,EG-2102CB晶振,X1M0002010001晶振
如何正確的使用貼片晶振,電處理：將電源連接到有源晶振指定的終端，確定正確的極性這目錄所示。注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振，假如損壞那將不會工作。此外如果外接電源電壓高于晶振的規定電壓值，就很可能會導致石英晶振產品損壞。所以外接電壓很重要，一定要確保使用正確的額定電壓的振蕩，但如果電壓低于額定的電壓值部分產品將會不起振，或者起不到最佳精度。
所有5032振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。
愛普生晶振集團所生產的壓電石英晶體、六腳貼片晶振,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；減少污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；愛普生晶振,聲表面波振蕩器,EG-2102CB晶振,X1M0002010001晶振
“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過筆記本電腦晶振有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進LV-PECL振蕩器的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.
