愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體振蕩器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.

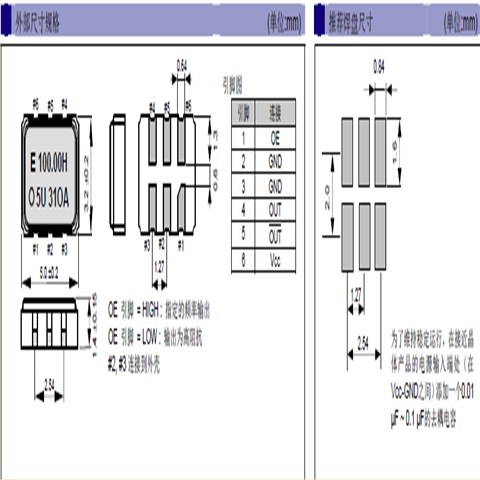

愛普生晶振,聲表面波振蕩器,XG5032HAN晶振,X1M0004610001晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等數碼產品類別,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛工作的高溫回流溫度曲線要求.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
|
型號 |
符號 |
參數 |
|
輸出規格 |
- |
HCSL |
|
輸出頻率范圍 |
fo |
100~200MHZ |
|
電源電壓 |
VCC |
2.5~3.3V |
|
頻率公差 |
f_tol |
±50×10-6max.±100×10-6max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生進口MHZ聲表面波振蕩器型號列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
MG7050HAN
100.000000 MHz
7.00 x 5.00 x 1.60 mm
HCSL
-5 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-10ppm
45 to 55 %
MG7050HAN
100.000000 MHz
7.00 x 5.00 x 1.60 mm
HCSL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-10ppm
45 to 55 %
MG7050HAN
156.250000 MHz
7.00 x 5.00 x 1.60 mm
HCSL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-10ppm
45 to 55 %
MG7050HAN
156.250000 MHz
7.00 x 5.00 x 1.60 mm
HCSL
-20 to 70 °C
+/-50 ppm
≤ 136.0 mA
+/-10ppm
45 to 55 %
XG5032HAN
100.000000 MHz
5.00 x 3.20 x 1.40 mm
HCSL
0 to 70 °C
+/-100 ppm
≤ 35.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
XG5032HAN
100.000000 MHz
5.00 x 3.20 x 1.40 mm
HCSL
0 to 70 °C
+/-50 ppm
≤ 35.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
XG5032HAN
100.000000 MHz
5.00 x 3.20 x 1.40 mm
HCSL
-5 to 85 °C
+/-50 ppm
≤ 35.0 mA
+/-10ppm
45 to 55 %
XG5032HAN
100.000000 MHz
5.00 x 3.20 x 1.40 mm
HCSL
-5 to 85 °C
+/-100 ppm
≤ 35.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
愛普生進口MHZ聲表面波振蕩器編碼列表:
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1M0004310008
MG7050HAN
100.000000 MHz
7.00 x 5.00 x 1.60 mm
HCSL
-5 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-10ppm
45 to 55 %
X1M0004310009
MG7050HAN
100.000000 MHz
7.00 x 5.00 x 1.60 mm
HCSL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-10ppm
45 to 55 %
X1M0004310010
MG7050HAN
156.250000 MHz
7.00 x 5.00 x 1.60 mm
HCSL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-10ppm
45 to 55 %
X1M0004310011
MG7050HAN
156.250000 MHz
7.00 x 5.00 x 1.60 mm
HCSL
-20 to 70 °C
+/-50 ppm
≤ 136.0 mA
+/-10ppm
45 to 55 %
X1M0004610001
XG5032HAN
100.000000 MHz
5.00 x 3.20 x 1.40 mm
HCSL
0 to 70 °C
+/-100 ppm
≤ 35.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0004610002
XG5032HAN
100.000000 MHz
5.00 x 3.20 x 1.40 mm
HCSL
0 to 70 °C
+/-50 ppm
≤ 35.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0004610003
XG5032HAN
100.000000 MHz
5.00 x 3.20 x 1.40 mm
HCSL
-5 to 85 °C
+/-50 ppm
≤ 35.0 mA
+/-10ppm
45 to 55 %
X1M0004610006
XG5032HAN
100.000000 MHz
5.00 x 3.20 x 1.40 mm
HCSL
-5 to 85 °C
+/-100 ppm
≤ 35.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。愛普生晶振,聲表面波振蕩器,XG5032HAN晶振,X1M0004610001晶振
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響貼片振蕩器頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
機械振動的影響:當石英晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,5032M有源晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響. 我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.愛普生晶振,聲表面波振蕩器,XG5032HAN晶振,X1M0004610001晶振
愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司石英晶振,無線發射基站振蕩器,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進5032石英HCSL輸出晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.
聯系人：龔成
QQ：769468702
手機：13590198504
郵箱:zhaoxiandz@163.com
網站:http://ellentracy.cn

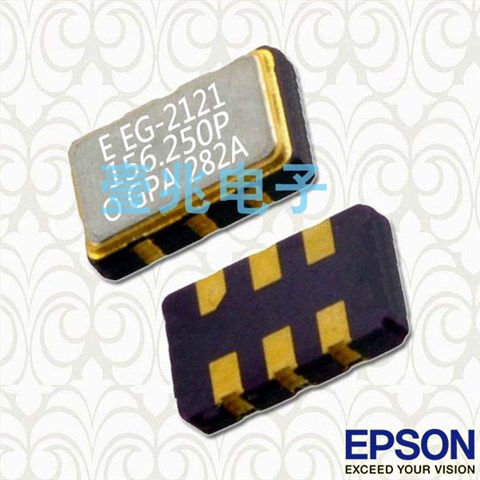

愛普生晶振,聲表面波振蕩器,EG-2121CB晶振,X1M0002110001晶振
