愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列7050晶振,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.
愛普生晶振,有源晶振,SG7050VAN晶振,X1G0042810001晶振,小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.
石英晶振的研磨技術：通過對晶振切割整形后的晶片進行研磨，使貼片晶振的晶片達到（厚度/頻率）的一定范圍。石英晶振晶片厚度與頻率的關系為：在壓電晶體行業，生產晶振頻率的高低是顯示鴻星技術水平的一個方面，通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；
|
型號 |
符號 |
參數 |
|
輸出規格 |
- |
LVDS |
|
輸出頻率范圍 |
fo |
73.5~700MHZ |
|
電源電壓 |
VCC |
2.5~3.3V |
|
頻率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生有源進口MHZ振蕩器型號列表:
愛普生有源進口MHZ振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG5032EAN
80.000000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG5032EAN
98.304000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG5032EAN
161.132812 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG5032EAN
133.330000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG7050VAN
125.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG7050VAN
125.006250 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG7050VAN
100.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG7050VAN
200.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0042710111
SG5032EAN
80.000000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042710112
SG5032EAN
98.304000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042710113
SG5032EAN
161.132812 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042710115
SG5032EAN
133.330000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042810001
SG7050VAN
125.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810002
SG7050VAN
125.006250 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810004
SG7050VAN
100.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810005
SG7050VAN
200.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %

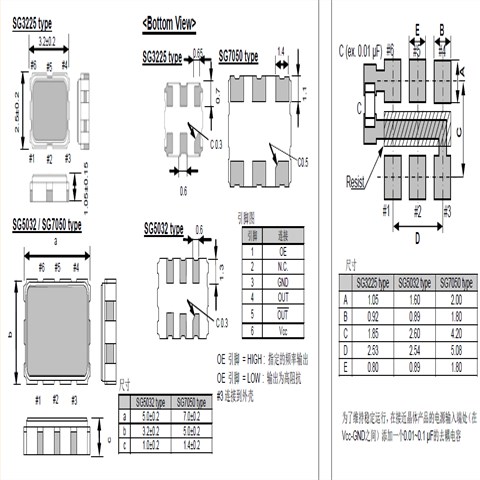

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于進口振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。愛普生晶振,有源晶振,SG7050VAN晶振,X1G0042810001晶振
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響石英晶振頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
機械振動的影響:當金屬面晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
減少污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.愛普生晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過7050mm貼片晶振有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.愛普生晶振,有源晶振,SG7050VAN晶振,X1G0042810001晶振
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進大體積石英晶體振蕩器的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.
愛普生晶振集團所生產的壓電石英晶體、,有源晶體,溫補晶體振蕩器（TCXO）,貼片金屬面晶振,恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；
