在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,

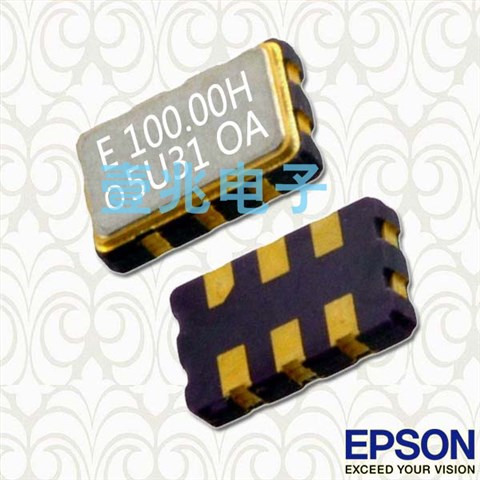

愛普生晶振,聲表面波振蕩器,XG-2121CA晶振,X1M0003110002晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
|

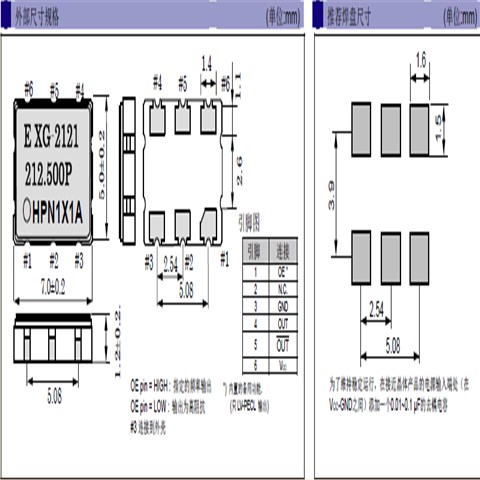

型號 |
符號 |
參數 |
|
輸出規格 |
- |
LV-PECL |
|
輸出頻率范圍 |
fo |
100~700MHZ |
|
電源電壓 |
VCC |
2.5V |
|
頻率公差 |
f_tol |
±50×10-6max.±100×10-6max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生進口MHZ聲表面波振蕩器型號列表:
愛普生進口MHZ聲表面波振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
XG-2102CA
125.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
0 to 70 °C
+/-100 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
XG-2102CA
156.250000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
0 to 70 °C
+/-100 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
XG-2102CA
200.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
0 to 70 °C
+/-100 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
XG-2102CA
312.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
0 to 70 °C
+/-100 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
XG-2121CA
100.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-5 to 85 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
XG-2121CA
133.330000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-5 to 85 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
XG-2121CA
150.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-5 to 85 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
XG-2121CA
156.250000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-5 to 85 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1M0003010050
XG-2102CA
125.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
0 to 70 °C
+/-100 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0003010051
XG-2102CA
156.250000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
0 to 70 °C
+/-100 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0003010052
XG-2102CA
200.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
0 to 70 °C
+/-100 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0003010053
XG-2102CA
312.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
0 to 70 °C
+/-100 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0003110002
XG-2121CA
100.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-5 to 85 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
X1M0003110003
XG-2121CA
133.330000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-5 to 85 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
X1M0003110004
XG-2121CA
150.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-5 to 85 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
X1M0003110005
XG-2121CA
156.250000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-5 to 85 °C
+/-50 ppm
≤ 60.0 mA
+/-10ppm
45 to 55 %
機械振動的影響:當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。愛普生晶振,聲表面波振蕩器,XG-2121CA晶振,X1M0003110002晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于振蕩器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響進口振蕩器頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進5070有源貼片晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.愛普生晶振,聲表面波振蕩器,XG-2121CA晶振,X1M0003110002晶振
加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,7050mm六腳有源晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響. 我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.
愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司石英晶振,7050mm有源晶振,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
