TXC晶振,有源晶振,TC晶振,TC-50.000MBD-T晶振
頻率：1-150MHZ

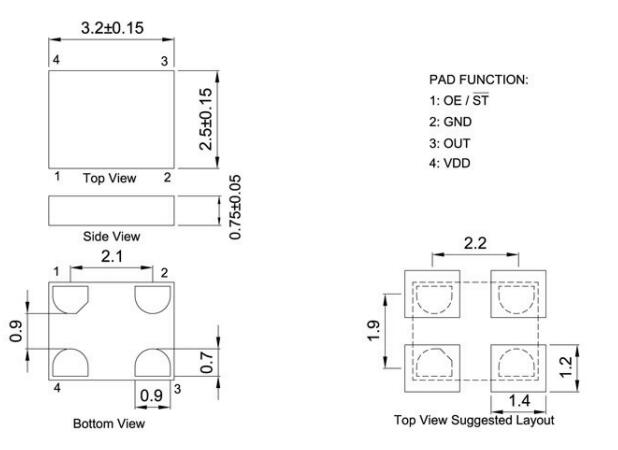

尺寸：3.2*2.5mm
5032mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英壓控晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶振的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
項目
符號
規格說明
條件
輸出頻率范圍
f0
1-150 MHz
請聯系我們以便獲取其它可用頻率的相關信息
電源電壓
VCC
1.8-3.3V
請聯系我們以了解更多相關信息
儲存溫度
T_stg
-55℃ to +125℃
裸存
工作溫度
T_use
G: -40℃ to +85℃
請聯系我們查看更多資料http://ellentracy.cn
H: -10℃ to +70℃
頻率穩定度
f_tol
J: ±50 × 10-6
L: ±100 × 10-6
T: ±150 × 10-6
功耗
ICC
3.5 mA Max.
無負載條件、最大工作頻率
待機電流
I_std
3.3μA Max.
ST=GND
占空比
SYM
45 % to 55 %
50 % VCC 極, L_CMOS≦15 pF
輸出電壓
VOH
VCC-0.4V Min.
VOL
0.4 V Max.
輸出負載條件
L_CMOS
15 pF Max.
輸入電壓
VIH
80% VCC Max.
ST 終端
VIL
20 % VCC Max.
上升/下降時間
tr / tf
4 ns Max.
20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間
t_str
3 ms Max.
t=0 at 90 %
頻率老化
f_aging
±3 × 10-6 / year Max.
+25 ℃, 初年度,第一年
TXC溫補晶振編碼列表：
Manufacturer Part Number原廠代碼
Manufacturer品牌
Series型號
Part Status
Type 類型
Frequency 頻率
Frequency Stability頻率穩定度
Operating Temperature 工作溫度
Current - Supply (Max)
Ratings
Mounting Type安裝類型
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
TC-3.6864MBD-T
TXC CORPORATION
TC
Active
MEMS (Silicon)
3.6864MHz
±25ppm
-40°C ~ 85°C
25mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-3.6864MBD-T
TXC CORPORATION
TC
Discontinued at Digi-Key
MEMS (Silicon)
3.6864MHz
±25ppm
-40°C ~ 85°C
25mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-3.6864MBD-T
TXC CORPORATION
TC
Discontinued at Digi-Key
MEMS (Silicon)
3.6864MHz
±25ppm
-40°C ~ 85°C
25mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-70.000MBD-T
TXC CORPORATION
TC
Active
MEMS (Silicon)
70MHz
±25ppm
-40°C ~ 85°C
30mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-70.000MBD-T
TXC CORPORATION
TC
Discontinued at Digi-Key
MEMS (Silicon)
70MHz
±25ppm
-40°C ~ 85°C
30mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-70.000MBD-T
TXC CORPORATION
TC
Discontinued at Digi-Key
MEMS (Silicon)
70MHz
±25ppm
-40°C ~ 85°C
30mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-33.000MBD-T
TXC CORPORATION
TC
Active
MEMS (Silicon)
33MHz
±25ppm
-40°C ~ 85°C
25mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TXC壓控晶振產品列表：
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英貼片晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
TXC晶振,有源晶振,TC晶振
臺灣TXC晶振為國內主要兼具開發與生產石英晶體,表面聲波(SAW: Surface Acoustic Wave)及體波(BAW: Bulk Resonator) 頻率組件專業制造公司,秉持 [ 節能環保,追求綠色永續 ] 之環境管理政策,3225mm壓電晶體除提供并持續改善員工安全與健康的工作環境.
持續改善溫補晶振,石英晶體振蕩器, 普通晶體振蕩器（SPXO）、壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）, 石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器流程,降低不良、金屬表面石英晶體減少浪費,并致力于環境之節能及減廢.我們堅信藉由環安衛管理系統之貫徹落實,持續保持與員工、顧客、供貨商及社會大眾之溝通管道,必能達成企業永續經營之目的.
