這里有一篇關于水晶晶體的應用筆記指南還不趕緊收藏!

水晶是石英結晶體礦物,不易被風化,顏色為透明色,水晶與石英在人工合成之后就變成石英晶振,慢慢的被引用于電子產品發展使用中,石英用來承載壓電特征裝置,而石英水晶的壓電特征則是如此,若壓電石英水晶的電極被置于相反的方向而且電壓作用于電極之間,強大的壓力就會作用于水晶內部的電荷.接下來本文介紹到關于石英晶體哪些的應用指南.

1.頻率之間的主要區別是什么:公差和頻率穩定性?有時可以參考頻率到標稱(規格)頻率,如果它是如此規定的顧客,頻率穩定性通常以百萬分率表示表示晶振的頻率容差定義為最大允許頻率偏差,以ppm為單位指定溫度下的標稱(規格)頻率,通常+25°C(-2°C).

2.訂購時提供哪些基本信息:一般要求客戶提供名義價格頻率,切割角度類型(AT/BT),支架或封裝類型,電阻(ESR),頻率容差,頻率穩定性,負載電容,工作溫度范圍,驅動力,老化等,客戶也可以指定其他特定規格或要求(如果有)下訂單.

3.水晶的性能會發生什么:變化當它不在溫度范圍內運行時說明書中說明了什么?晶體性能會受到影響,我們非常高興不建議這樣發生,壓電晶體可以導致頻率漂浮的水晶更糟糕的情況是它可能導致客戶電路故障.

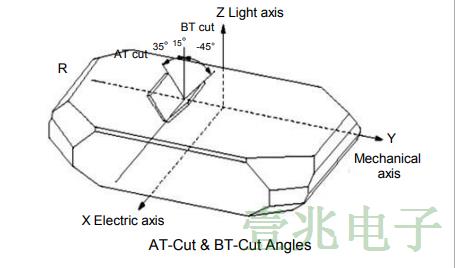

4.什么是AT或BTCuts?晶體主要承載其"頻率穩定性"特性由于石英棒的切割方式,在a一定的預定角度,成晶體晶圓,今天最流行和最廣泛使用的是AT-Cut,AT切割的切割角度約為35X15'Z軸在負Y軸方向上,與a相比-45X到Z軸在正Y軸方向上BT-切割,為了便于理解,兩者的圖表削減如下所示.

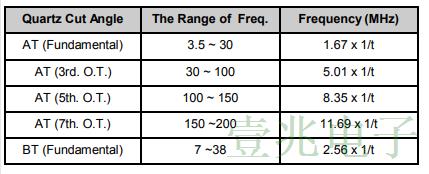

5.什么是拉力?一個頻率相同,頻率可以更高使用BT切割實現,AT-cut和BT-cut之間的一個主要區別是頻率穩定特性,請同時參考兩個切口的溫度系數曲線表格1,石英晶體振蕩器的拉力是衡量頻率變化的標準作為負載電容的函數,電路設計者可以完成工作頻率范圍通過改變或改變晶體的負載電容,該工作頻率范圍由拉伸能力決定在給定(變化)的負載電容范圍內的晶體.

6.什么是寄生頻率?貼片晶振可以以頻率振動與其基本頻率和泛音頻率無關,這種不需要的頻率稱為雜散,可以抑制寄生頻率的影響晶體設計和制造階段通過改變晶體晶圓尺寸,電極圖案設計和調整晶體晶片上的金屬化.

水晶的功能是放置和工作振蕩電路,用于產生所需的振蕩頻率,當晶體位于振蕩電路中時,它在兩個終端引線處看到"負載電容"水晶,這種負載電容是等效的整個振蕩電路的電容效應出現在水晶上或呈現在水晶上,如果壓電石英晶體的對面鍍有電極面和如果在這些電極之間施加電勢,將對部隊內的約束力施加武力水晶,如果晶體安裝正確,則會發生變形在水晶內放置一個機電系統形成的,當適當時將以共振頻率振動興奮.
