加濕器電路及微孔霧化片和陶瓷霧化片選擇

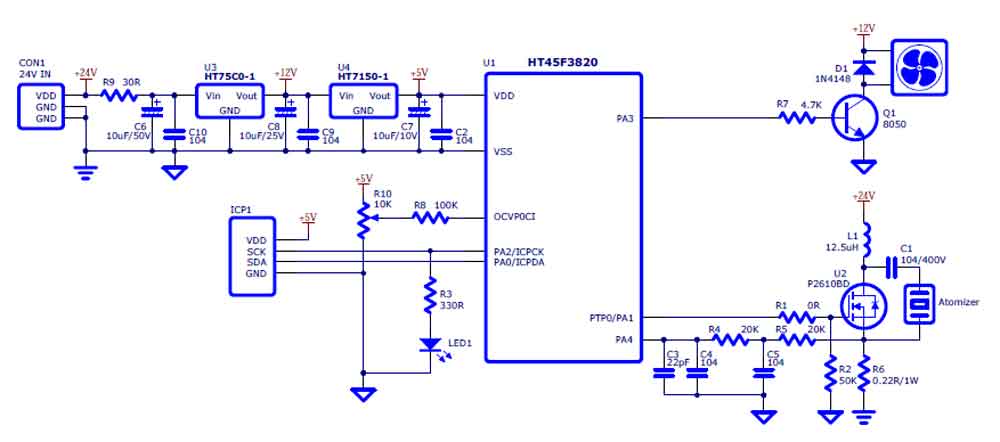

加濕器屬于小家電,主要電路組成包括MCU和霧化片(Ceramic atomizer)。加濕器電路簡單,包括MCU、換能器(微孔霧化片)、電阻電容在內,總共30多個電子元器件。使用時,霧化片的高頻震動使加濕器中的水被拋離水面從而產生朵朵水霧,達到為空氣增加濕度和凈化的效果,已廣泛運用于家居及商業空間的濕度調節,營造舒適的環境。
電路及MCU
臺灣MCU廠商盛群半導體股份有限公司(Holtek Semiconductor)提供全面的霧化器、加濕器產品解決方案,主要MCU芯片包括HT45F3820、HT45F3830,以及最近推出的BS45F3832霧化器加濕MCU。
其中,HT45F3820/HT45F3830系列Flash MCU,內建霧化片諧振檢測控制、缺水檢測功能、大電流I/O輸出可直接驅動MOSFET,并采用新型大功率霧化器應用設計,同時達到運作效能高與解決發熱問題。與傳統方案相比,HT45F3820/3830系列提升MCU資源,并新增霧化器控制模塊單元,方便MCU對霧化器進行追頻與缺水檢測控制,在缺水保護/檢測時可省略磁簧管/干簧管。 傳統霧化器電路中,必需額外使用晶體管驅動MOS管,而HT45F3820/3830強大的驅動能力能直接驅動功率MOS管,同時采用新型的大功率霧化器應用設計,運作效能高,不會有發熱問題,可省略MOS管的散熱片。除了省去外接零件,同時能降低生產BOM Cost以及PCB Size。HT45F3820提供8/10SOP封裝型式,HT45F3830提供16NSOP、20/24SOP封裝型式。
BS45F3832 MCU是盛群半導體新推出的霧化器MCU,整合霧化器控制與觸控檢水線路,采用新型觸控檢水方式,大幅提升缺水檢測的準確性,同時可省去外部干簧管元件,內建霧化器控制模塊單元,方便MCU對霧化器進行追頻與控制,強大的驅動能力可直接驅動功率MOSFET,運作效能高,不會有發熱問題,可省略MOSFET所需的散熱片,減少產品零件數目,同時降低生產BOM Cost以及PCB Size。
BS45F3832 MCU資源包含2K×16 PROM、64×8 RAM、32×8 True EEPROM及12-bit ADC,提供8-pin SOP以及10-pin SOP二種封裝形式,適合用在各式霧化器與加濕器相關產品,尤其適合在小體積產品/模塊應用。
微孔霧化片
就像晶振產品按制作材料不同,分石英晶振和陶瓷晶振一樣,用于加濕器的霧化片也分為兩類:微孔霧化片(Microporous atomizer)和陶瓷霧化片(Ceramic atomizer)。如同本方案一樣,我們?nèi)粘<矣谩⒈=∽o理、辦公室等環境中的小型加濕器大都采用的是微孔霧化片,這是由鋼片穿孔而成,鋼片的外層是一款陶瓷振動片,利用高端的技術加以整合而成。
另一種霧化元件——陶瓷霧化片采用玻璃釉面精制而成,陶瓷霧化片具有很強的耐堿、耐酸等功效,多用于商業環境、公共場所及工業等大功率用途。
電路及MCU
臺灣MCU廠商盛群半導體股份有限公司(Holtek Semiconductor)提供全面的霧化器、加濕器產品解決方案,主要MCU芯片包括HT45F3820、HT45F3830,以及最近推出的BS45F3832霧化器加濕MCU。
其中,HT45F3820/HT45F3830系列Flash MCU,內建霧化片諧振檢測控制、缺水檢測功能、大電流I/O輸出可直接驅動MOSFET,并采用新型大功率霧化器應用設計,同時達到運作效能高與解決發熱問題。與傳統方案相比,HT45F3820/3830系列提升MCU資源,并新增霧化器控制模塊單元,方便MCU對霧化器進行追頻與缺水檢測控制,在缺水保護/檢測時可省略磁簧管/干簧管。 傳統霧化器電路中,必需額外使用晶體管驅動MOS管,而HT45F3820/3830強大的驅動能力能直接驅動功率MOS管,同時采用新型的大功率霧化器應用設計,運作效能高,不會有發熱問題,可省略MOS管的散熱片。除了省去外接零件,同時能降低生產BOM Cost以及PCB Size。HT45F3820提供8/10SOP封裝型式,HT45F3830提供16NSOP、20/24SOP封裝型式。
BS45F3832 MCU是盛群半導體新推出的霧化器MCU,整合霧化器控制與觸控檢水線路,采用新型觸控檢水方式,大幅提升缺水檢測的準確性,同時可省去外部干簧管元件,內建霧化器控制模塊單元,方便MCU對霧化器進行追頻與控制,強大的驅動能力可直接驅動功率MOSFET,運作效能高,不會有發熱問題,可省略MOSFET所需的散熱片,減少產品零件數目,同時降低生產BOM Cost以及PCB Size。
BS45F3832 MCU資源包含2K×16 PROM、64×8 RAM、32×8 True EEPROM及12-bit ADC,提供8-pin SOP以及10-pin SOP二種封裝形式,適合用在各式霧化器與加濕器相關產品,尤其適合在小體積產品/模塊應用。
微孔霧化片
就像晶振產品按制作材料不同,分石英晶振和陶瓷晶振一樣,用于加濕器的霧化片也分為兩類:微孔霧化片(Microporous atomizer)和陶瓷霧化片(Ceramic atomizer)。如同本方案一樣,我們?nèi)粘<矣谩⒈=∽o理、辦公室等環境中的小型加濕器大都采用的是微孔霧化片,這是由鋼片穿孔而成,鋼片的外層是一款陶瓷振動片,利用高端的技術加以整合而成。
另一種霧化元件——陶瓷霧化片采用玻璃釉面精制而成,陶瓷霧化片具有很強的耐堿、耐酸等功效,多用于商業環境、公共場所及工業等大功率用途。
